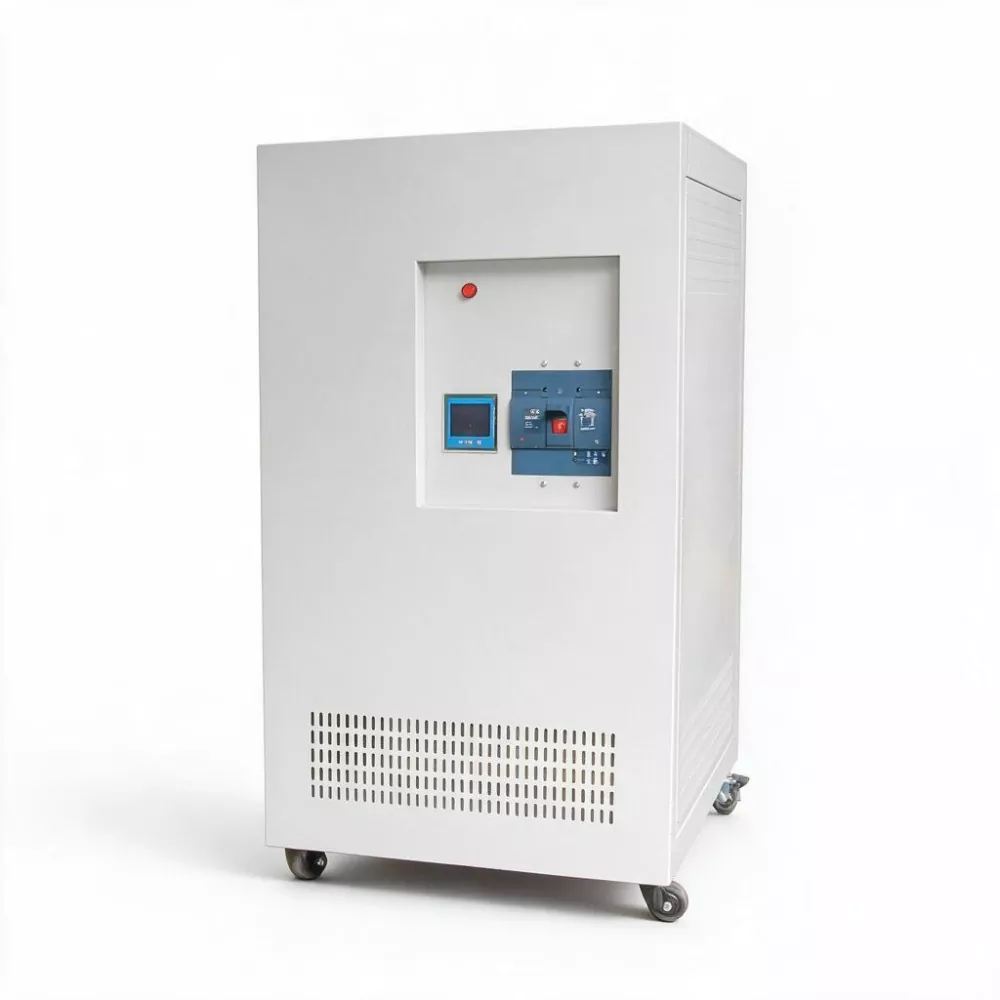

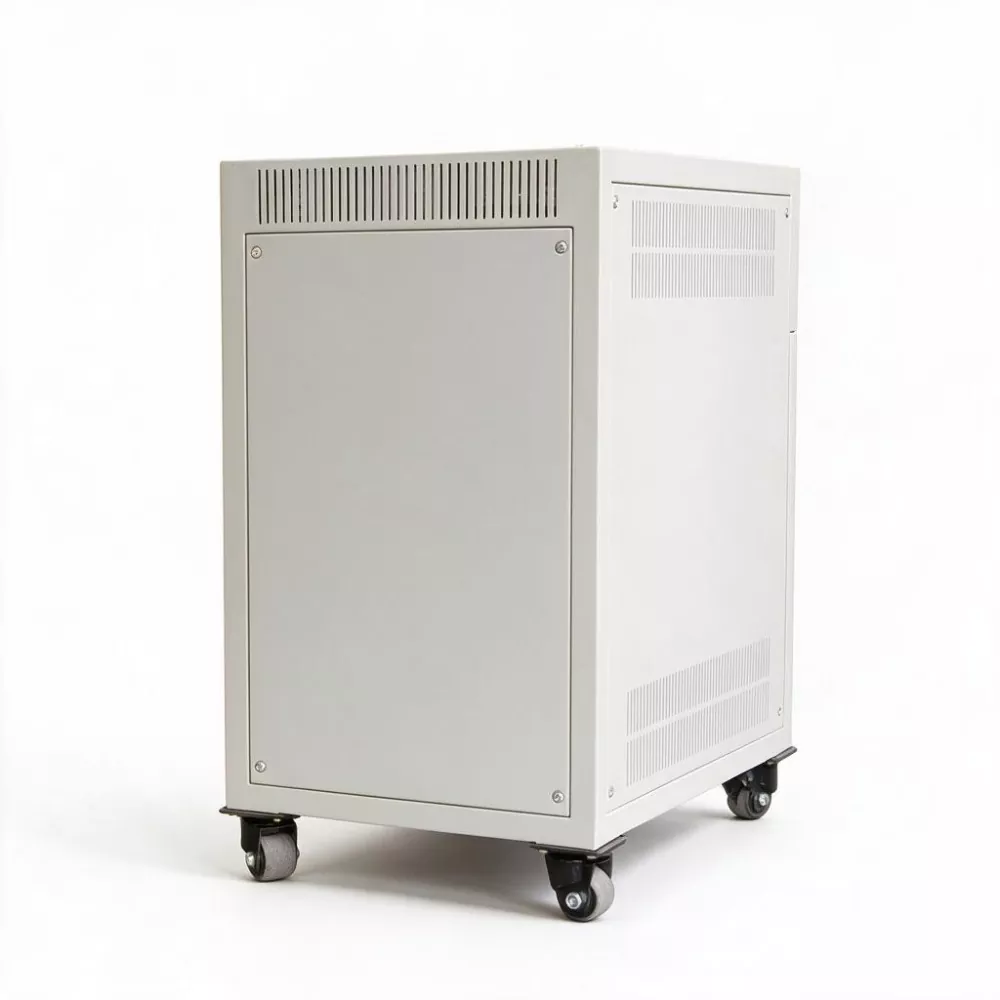

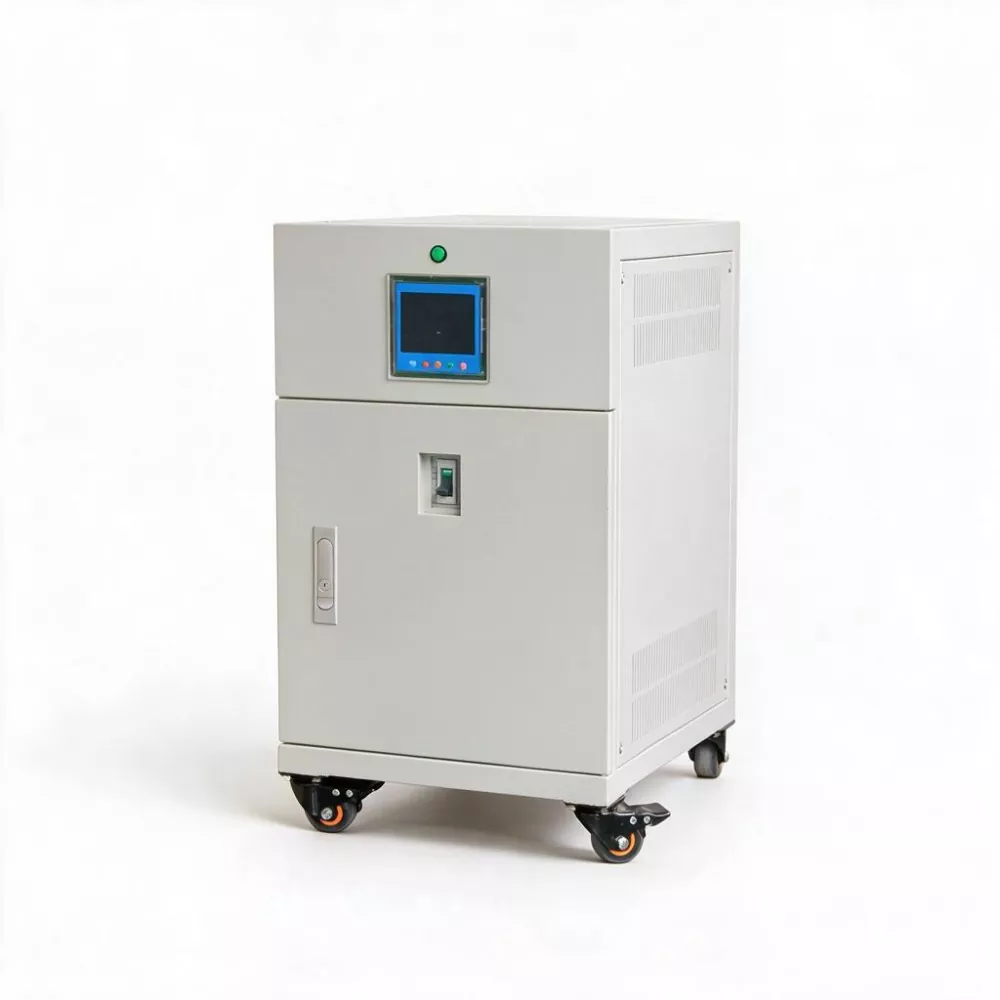

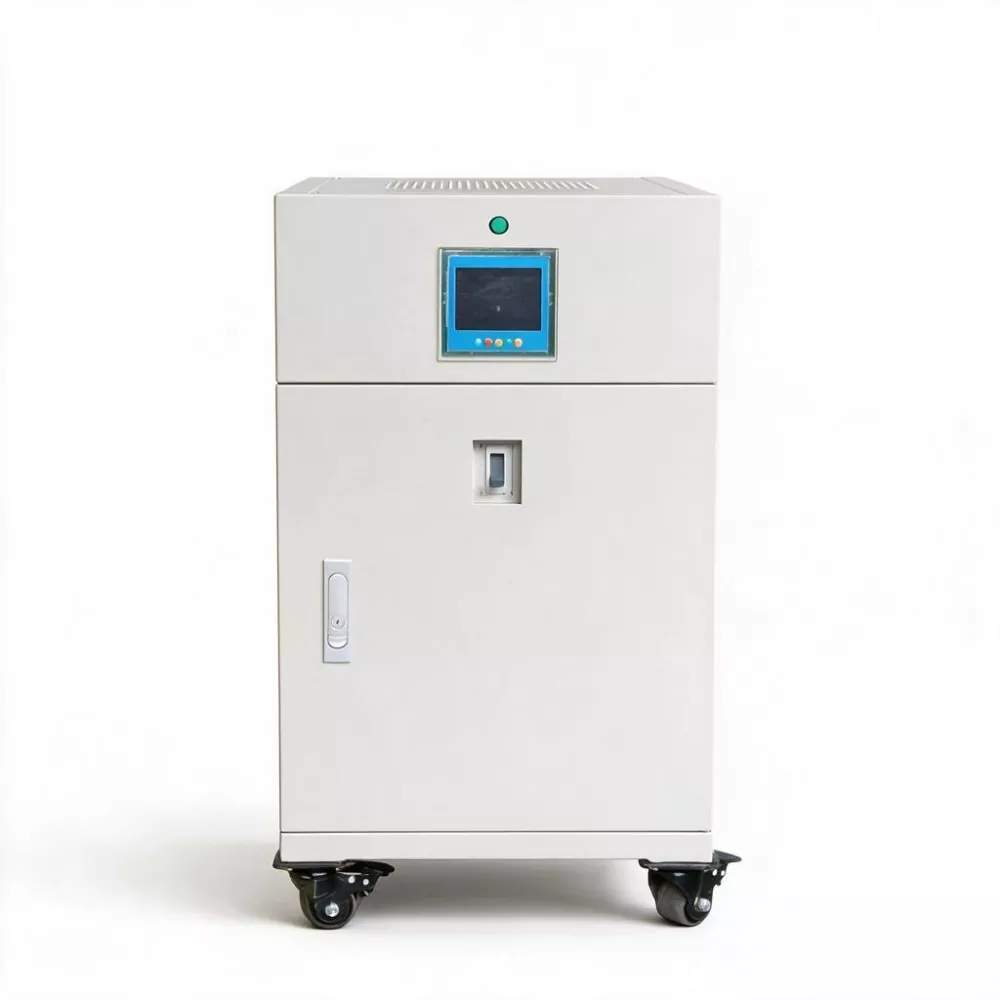

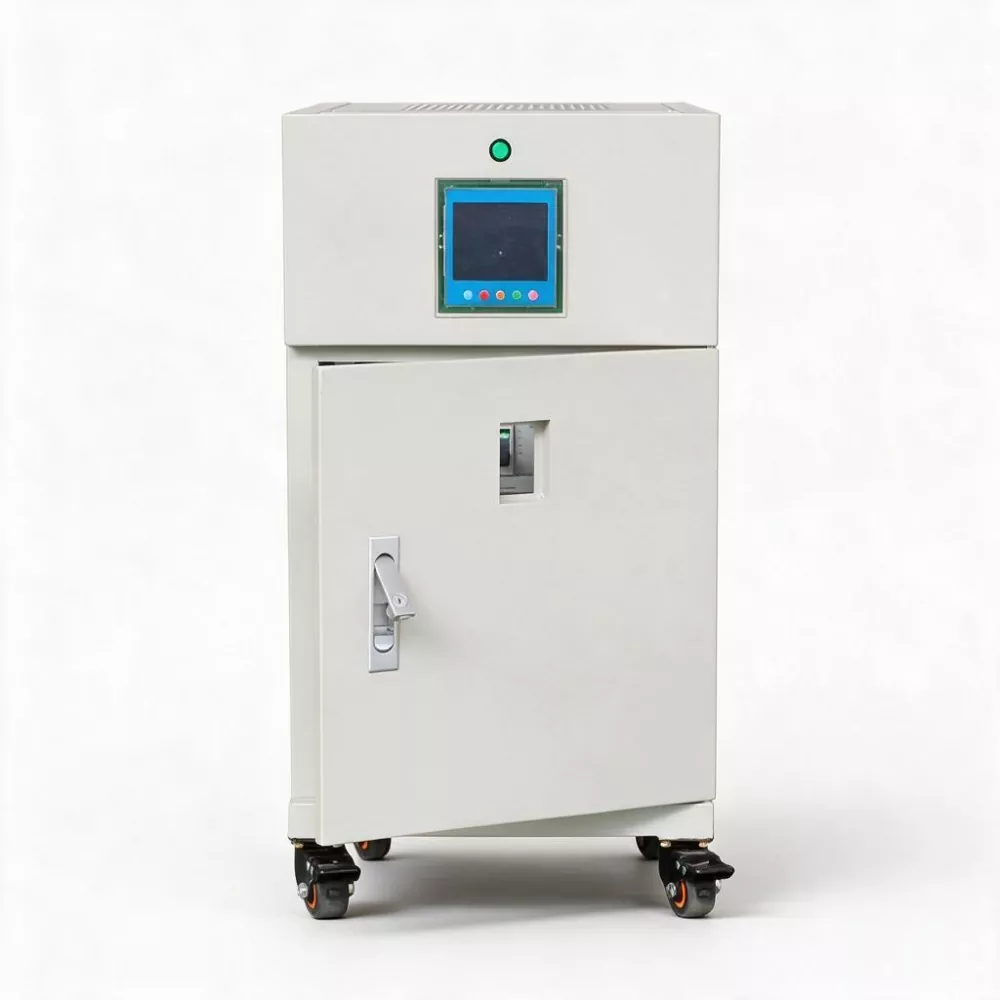

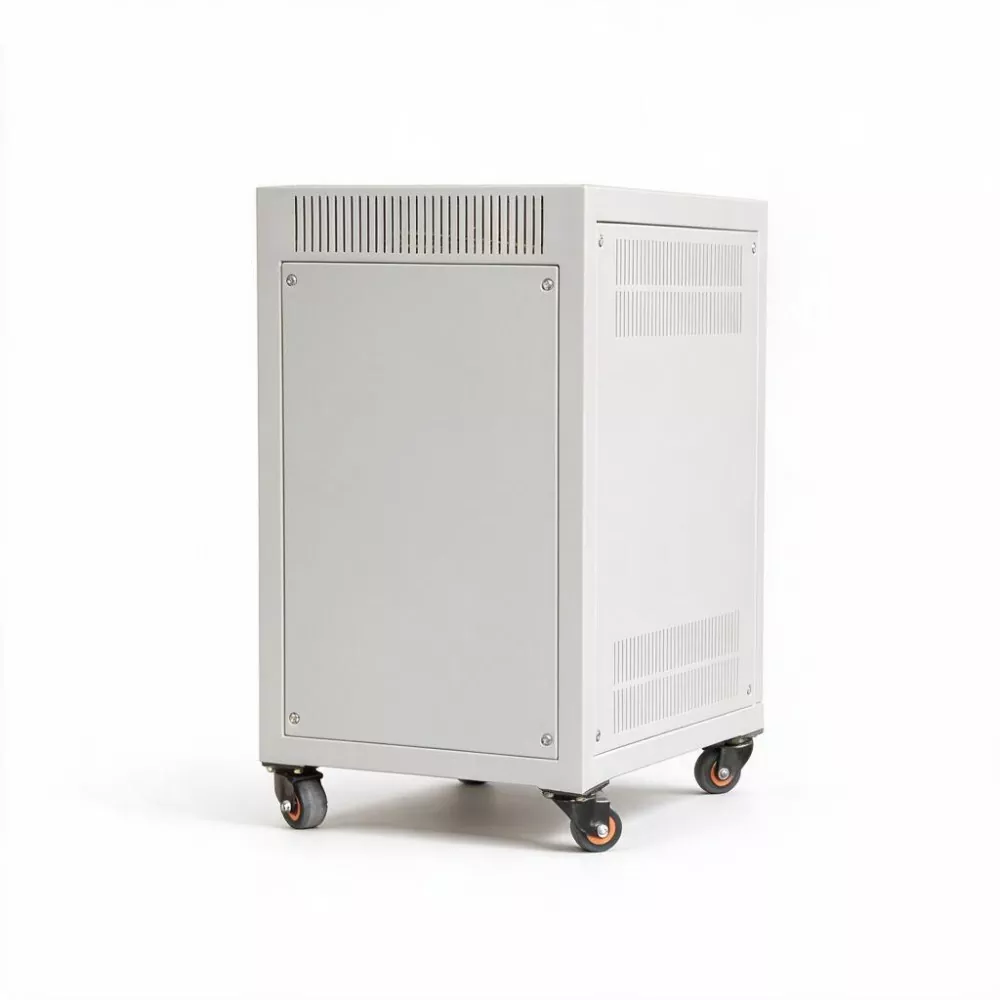

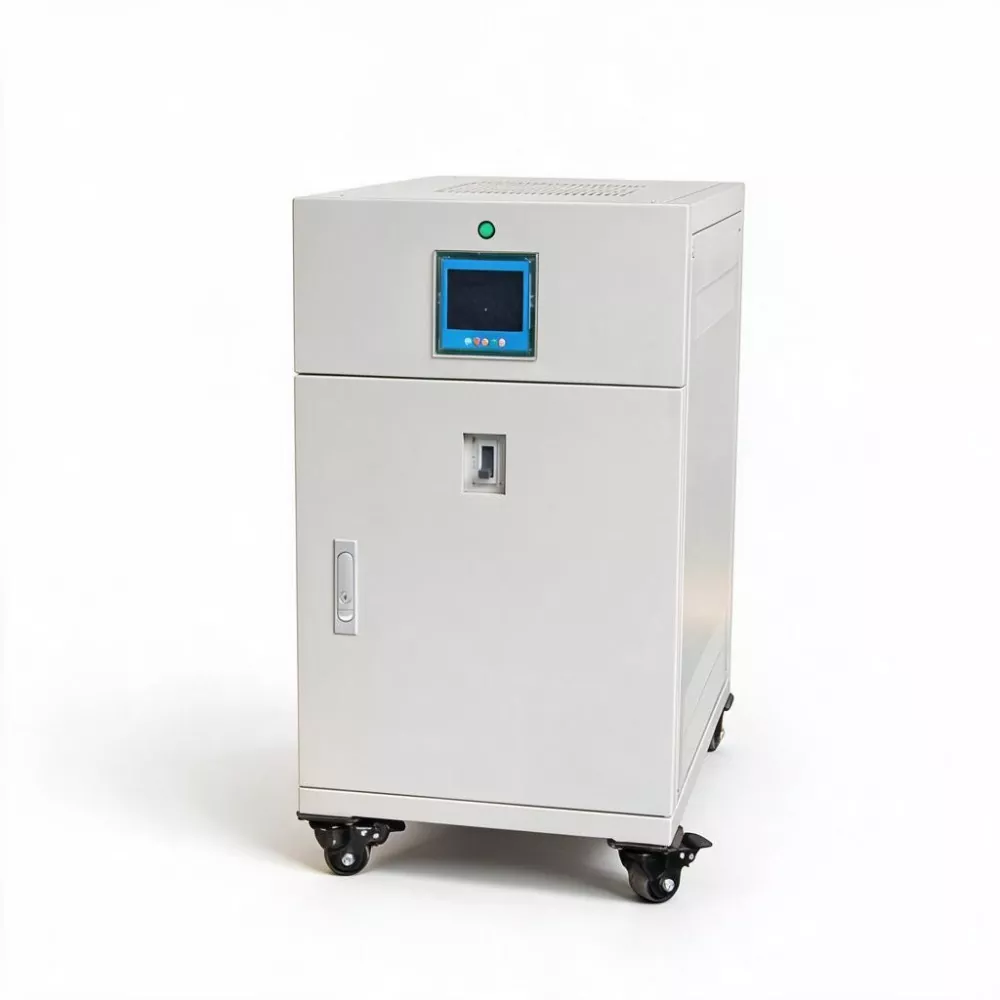

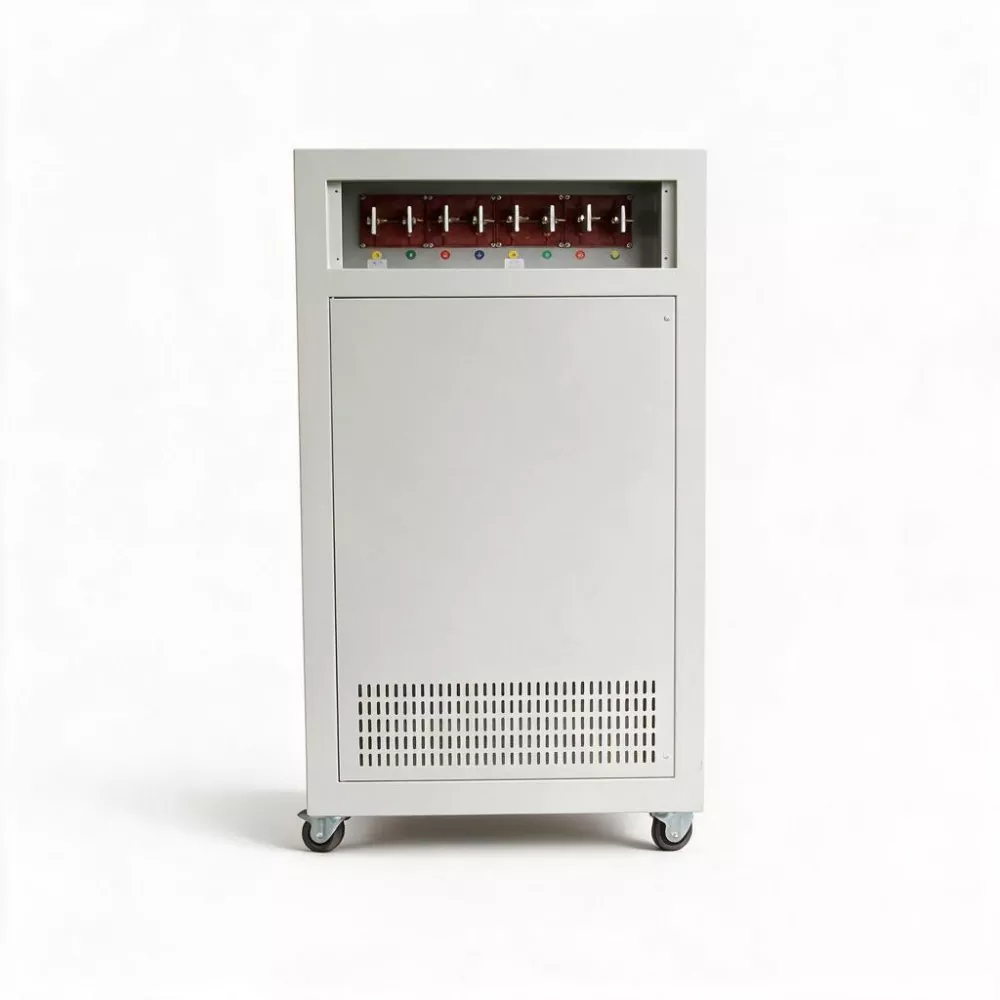

3 ফেজ 50kVA SCR স্ট্যাটিক AVR

3 ফেজ 50KVA SCR স্ট্যাটিক AVR রিয়েল টাইমে তিন-ফেজ ইনপুট ভোল্টেজের পরিবর্তনগুলি নিরীক্ষণ করতে নিয়ন্ত্রণ কোর হিসাবে একটি উচ্চ-গতির DSP কম্পিউটিং চিপ ব্যবহার করে। যখন গ্রিড ভোল্টেজ ওঠানামা করে, তখন ডিএসপি সিস্টেম মিলিসেকেন্ডের মধ্যে প্রয়োজনীয় ক্ষতিপূরণ ভোল্টেজ গণনা করে এবং SCR (থাইরিস্টর) মডিউলের মাধ্যমে যোগাযোগহীন দ্রুত সুইচিং ক্ষতিপূরণ সম্পাদন করে, যার ফলে আউটপুটের তাত্ক্ষণিক ভোল্টেজ স্থিতিশীলতা অর্জন করে। কার্বন ব্রাশ পরিধান, স্পার্ক জেনারেশন এবং নিয়মিত প্রতিস্থাপনের ঝামেলা সম্পূর্ণভাবে দূর করে সম্পূর্ণ প্রক্রিয়াটির জন্য কোনো যান্ত্রিক চলমান অংশের প্রয়োজন হয় না।

পণ্য পরামিতি

মূল বৈশিষ্ট্য

1. কোন যোগাযোগ নিয়ন্ত্রণ

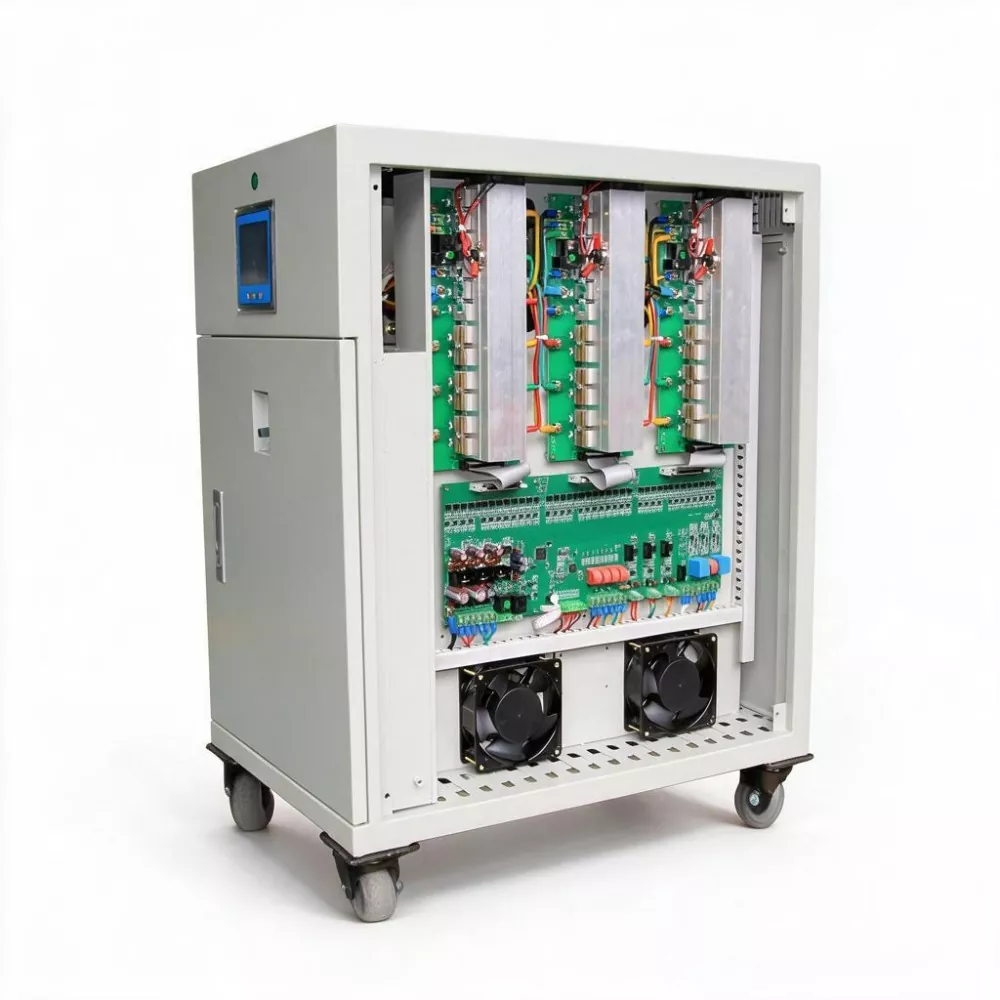

দ্রুত ক্ষতিপূরণ এবং ভোল্টেজ নিয়ন্ত্রণ করতে SCR মডিউল ব্যবহার করা হয়। পুরো মেশিনে কোন যান্ত্রিক চলমান অংশ নেই (কোন কার্বন ব্রাশ নেই, সার্ভো মোটর নেই)। এটি কার্বন ব্রাশ পরিধান, স্পার্কিং এবং নিয়মিত প্রতিস্থাপনের মতো ঐতিহ্যবাহী ভোল্টেজ নিয়ন্ত্রকদের রক্ষণাবেক্ষণের ব্যথাকে সম্পূর্ণরূপে দূর করে, প্রকৃত রক্ষণাবেক্ষণ-মুক্ত অপারেশন অর্জন করে এবং সম্পূর্ণ জীবনচক্র অপারেশন খরচ উল্লেখযোগ্যভাবে হ্রাস করে।

2. ডিএসপি ডিজিটাল নিয়ন্ত্রণ

দ্রুত এসি স্যাম্পলিং প্রযুক্তি এবং কার্যকর মান সংশোধন প্রযুক্তির সাথে মিলিত নিয়ন্ত্রণ কোর হিসাবে একটি ডিএসপি কম্পিউটিং পরিমাপ চিপ ব্যবহার করে, এটি রিয়েল টাইমে গ্রিড ভোল্টেজের পরিবর্তনগুলি নিরীক্ষণ করতে পারে। প্রতিক্রিয়া গতি 10ms থেকে 40ms (নিয়ন্ত্রণযোগ্য) পৌঁছাতে পারে এবং এটি গ্রিড ওঠানামার মিলিসেকেন্ডের মধ্যে নিয়ন্ত্রণ সম্পূর্ণ করতে পারে, আউটপুট ভোল্টেজের তাত্ক্ষণিক স্থায়িত্ব নিশ্চিত করে, বিশেষ করে সংবেদনশীল ভোল্টেজ ট্রানজিয়েন্ট সহ সরঞ্জামগুলির জন্য উপযুক্ত।

3. উচ্চ ভোল্টেজ স্থিতিশীলতা নির্ভুলতা

ফেজ ভোল্টেজ স্থিরকরণের সঠিকতা হল ±1%, এবং লাইন ভোল্টেজের নির্ভুলতা হল ±1.5%। আউটপুট তরঙ্গরূপ বিকৃতির হার 0.1% এর কম, ক্রমবর্ধমান হারমোনিক্স তৈরি না করে, নির্ভুল যন্ত্র, চিকিৎসা সরঞ্জাম এবং সংখ্যাসূচক নিয়ন্ত্রণ ব্যবস্থার জন্য বিশুদ্ধ এবং স্থিতিশীল পাওয়ার সাপ্লাই গ্যারান্টি প্রদান করে।

4. উচ্চ দক্ষতা

3 ফেজ 50KVA SCR স্ট্যাটিক AVR দক্ষতা হল ≥99%, প্রচলিত সার্ভো-টাইপ ভোল্টেজ নিয়ন্ত্রকগুলির 96% থেকে অনেক বেশি। স্ব-ক্ষতি অত্যন্ত কম, এবং দীর্ঘমেয়াদী অপারেশন উল্লেখযোগ্যভাবে শক্তির খরচ কমাতে পারে, শক্তি সংরক্ষণ এবং নির্গমন হ্রাস এবং সবুজ উৎপাদনের জন্য উদ্যোগগুলির প্রয়োজনীয়তা পূরণ করতে পারে।

5. শূন্য বর্তমান সুইচিং প্রযুক্তি

শূন্য বর্তমান স্যুইচিং প্রযুক্তি ব্যবহার করে, SCR মডিউলটি শূন্য বর্তমান বিন্দুতে চালু এবং বন্ধ করা হয়, কার্যকরভাবে স্যুইচিং মুহুর্তের সময় বর্তমান শক এবং ভোল্টেজ স্পাইক এড়ানো, সরঞ্জাম অপারেশনের নিরাপত্তা এবং নির্ভরযোগ্যতা উন্নত করে।

6. প্রোগ্রামেবল সুরক্ষা এবং বুদ্ধিমান পর্যবেক্ষণ

ব্যবহারকারীরা প্রোগ্রামিংয়ের মাধ্যমে ওভারভোল্টেজ, আন্ডারভোল্টেজ, ওভারকারেন্ট সুরক্ষা থ্রেশহোল্ড এবং ভোল্টেজ স্থিতিশীলতা নির্ভুলতা সেট করতে পারে। অন্তর্নির্মিত একাধিক সুরক্ষা ফাংশন যেমন ওভারলোড, ওভারভোল্টেজ, আন্ডারভোল্টেজ, শর্ট সার্কিট, ওভারহিটিং এবং ফেজ লস, সেইসাথে স্বয়ংক্রিয় বাইপাস ফাংশন। ডিজিটাল LED ডিসপ্লে রিয়েল টাইমে তিন-ফেজ ভোল্টেজ, কারেন্ট এবং পাওয়ার দেখায় এবং অপারেটিং স্ট্যাটাস এক নজরে পরিষ্কার।

7. ই-শ্রেণীর অন্তরণ, উচ্চ সহ্য ভোল্টেজ শক্তি

ইনসুলেশন গ্রেড ই-ক্লাসে পৌঁছেছে, এবং নিরোধক শক্তি ফ্ল্যাশওভার বা ভাঙ্গন ছাড়াই AC 2500V/1min সহ্য করতে পারে। পণ্য অপারেটিং তাপমাত্রা পরিসীমা -5 ℃ থেকে 40 ℃, আপেক্ষিক আর্দ্রতা 90% এর কম, এবং এটি বিভিন্ন শিল্প সাইটের পরিবেশের জন্য উপযুক্ত।

পণ্য অ্যাপ্লিকেশন

1. ইন্ডাস্ট্রিয়াল অটোমেশন প্রোডাকশন লাইন: PLC কন্ট্রোল সিস্টেম, সার্ভো ড্রাইভ, রোবট ওয়ার্কস্টেশন এবং স্বয়ংক্রিয় সমাবেশ লাইনের জন্য উচ্চ-গতির স্থিতিশীল ভোল্টেজ পাওয়ার সাপ্লাই প্রদান করে, ভোল্টেজ ট্রানজিয়েন্টের কারণে সৃষ্ট সরঞ্জামের অ্যালার্ম, শাটডাউন এবং উৎপাদন ব্যাঘাত প্রতিরোধ করে।

2. বড় আকারের যান্ত্রিক এবং ধাতু প্রক্রিয়াকরণ সরঞ্জাম: বড় মেশিন টুলস, লেজার কাটিং মেশিন, প্লাজমা কাটিয়া মেশিন, এবং স্ট্যাম্পিং সরঞ্জামের মতো বড় শক্তি প্রক্রিয়াকরণ সরঞ্জামগুলির জন্য উপযুক্ত, প্রক্রিয়াকরণের সঠিকতা এবং সরঞ্জামের নিরাপত্তা নিশ্চিত করতে স্থিতিশীল ভোল্টেজ পাওয়ার সাপ্লাই প্রদান করে।

3. চিকিৎসা সুবিধা: হাসপাতাল ইমেজিং সেন্টার (CT, MRI), অপারেটিং রুমের সরঞ্জাম এবং পরীক্ষাগারে নির্ভুল যন্ত্রগুলির জন্য উচ্চ-নির্ভুলতা, উচ্চ-বিশুদ্ধতা স্থিতিশীল পাওয়ার সাপ্লাই প্রদান করে, ডায়াগনস্টিক গুণমান এবং রোগীর নিরাপত্তা নিশ্চিত করে।

4. কমিউনিকেশন বেস স্টেশন এবং ডেটা সেন্টার: 5G কমিউনিকেশন বেস স্টেশন এবং ছোট এবং মাঝারি আকারের ডেটা সেন্টারে পাওয়ার সাপ্লাই এবং ফ্রন্ট-এন্ড প্রিসিশন এয়ার কন্ডিশনার সুইচ করার জন্য ব্যবহৃত হয়, যাতে ভোল্টেজের ওঠানামার কারণে যোগাযোগের যন্ত্রপাতি ক্র্যাশ না হয়।

5. লিফট এবং বিল্ডিং সরঞ্জাম: লিফট সিস্টেম, সেন্ট্রাল এয়ার কন্ডিশনার, এবং উঁচু ভবনগুলিতে ফায়ার পাম্পের মতো গুরুত্বপূর্ণ সরঞ্জামগুলির জন্য স্থিতিশীল পাওয়ার সাপ্লাই প্রদান করে, অস্বাভাবিক ভোল্টেজের কারণে সৃষ্ট সরঞ্জামের ব্যর্থতা এবং নিরাপত্তার ঝুঁকি এড়ানো।

6. গবেষণা ও পরীক্ষা প্রতিষ্ঠান: পরিবেশগত পরীক্ষার চেম্বার, নির্ভুলতা পরিমাপ যন্ত্র, এবং বিশ্ববিদ্যালয়ের পরীক্ষাগার, গুণমান পরিদর্শন কেন্দ্র, এবং গবেষণা প্রতিষ্ঠানগুলিতে উচ্চ-নির্ভুলতা স্থিতিশীল ভোল্টেজ পাওয়ার সাপ্লাই প্রদান করে, পরীক্ষামূলক ডেটার নির্ভুলতা এবং পুনরাবৃত্তিযোগ্যতা নিশ্চিত করে।

ঐতিহ্যগত সার্ভো মোটর টাইপ ভোল্টেজ নিয়ন্ত্রকদের তুলনায় পার্থক্য এবং সুবিধাগুলি কী কী?

আধুনিক শিল্প অটোমেশন এবং নির্ভুল উত্পাদন স্তরের ক্রমাগত উন্নতির সাথে, আরও বেশি সংখ্যক বৈদ্যুতিক সরঞ্জামের পাওয়ার সাপ্লাই মানের জন্য উচ্চতর প্রয়োজনীয়তা রয়েছে, শুধুমাত্র স্থিতিশীল ভোল্টেজের প্রয়োজন হয় না, তবে PLC প্রোগ্রামের ব্যাধি, সার্ভো ড্রাইভ অ্যালার্ম এবং নির্ভুলতার পরিমাপের বিচ্যুতি এড়াতে ভোল্টেজ ওঠানামার সাথে সাথে সাথে সাড়া দিতেও সক্ষম। যদিও প্রথাগত সার্ভো মোটর টাইপ ভোল্টেজ নিয়ন্ত্রকদের নির্ভরযোগ্য কর্মক্ষমতা রয়েছে, তাদের যান্ত্রিক কার্বন ব্রাশ সমন্বয় পদ্ধতি নির্ধারণ করে যে প্রতিক্রিয়া গতির একটি শারীরিক সীমা রয়েছে (সাধারণত সেকেন্ডের মধ্যে), যা ভোল্টেজ ট্রানজিয়েন্টের জন্য সংবেদনশীল উচ্চ-সম্পূর্ণ লোডগুলির প্রয়োজনীয়তা পূরণ করা কঠিন।

3 ফেজ 50KVA SCR স্ট্যাটিক AVR-এর ভোল্টেজ রেগুলেশন নির্ভুলতা ±1%, প্রচলিত সার্ভো টাইপ ভোল্টেজ নিয়ন্ত্রকদের ±3% থেকে অনেক বেশি। এর প্রতিক্রিয়ার গতি 10ms পর্যন্ত পৌঁছাতে পারে, গ্রিড ভোল্টেজ ওঠানামার প্রথম চক্রের মধ্যে সমন্বয় ক্রিয়া সম্পন্ন করে, নিশ্চিত করে যে পিছনের প্রান্তে সংবেদনশীল সরঞ্জামগুলি খুব কমই ভোল্টেজের পরিবর্তন অনুভব করে।

দক্ষতার পরিপ্রেক্ষিতে, পণ্যের দক্ষতা হল ≥99%, এবং এটি দীর্ঘমেয়াদে উদ্যোগগুলির জন্য যথেষ্ট বিদ্যুৎ খরচ বাঁচাতে পারে।

বুদ্ধিমত্তার পরিপ্রেক্ষিতে, SBWZ-50KVA প্রোগ্রামেবল সেটিং ফাংশন দিয়ে সজ্জিত। ব্যবহারকারীরা সাইটের প্রকৃত চাহিদা অনুযায়ী ওভারভোল্টেজ, আন্ডারভোল্টেজ, ওভারকারেন্ট সুরক্ষা থ্রেশহোল্ড এবং ভোল্টেজ নিয়ন্ত্রণের নির্ভুলতার পরামিতি সেট করতে পারেন। ডিজিটাল LED ডিসপ্লে রিয়েল-টাইম অপারেটিং ডেটা যেমন তিন-ফেজ ফেজ ভোল্টেজ, ফেজ কারেন্ট, এবং পাওয়ার প্রদর্শন করতে পারে। পণ্যটি তিন-ফেজ পাঁচ-তারের সংযোগ সমর্থন করে (L1, L2, L3, N, PE), এবং 50/60Hz ডুয়াল-ফ্রিকোয়েন্সি গ্রিডের সাথে সামঞ্জস্যপূর্ণ।

কাস্টমাইজেশন পরিষেবা

KTAC OEM/ODM পরিষেবা প্রদান করে, যার মধ্যে রয়েছে চেহারার রঙ, প্যাকেজিং পদ্ধতি, ইনপুট/আউটপুট ভোল্টেজ পরিসীমা, এবং বিশেষ ফাংশন মডিউল (যেমন EMI ফিল্টার ডিভাইস, লাইটনিং প্রোটেকশন ডিভাইস, RS232/RS485 মনিটরিং ইন্টারফেস) ইত্যাদি। কাস্টমাইজড সমাধানের জন্য আমাদের সাথে যোগাযোগ করুন।

FAQ

1. SBWZ সিরিজ এবং ঐতিহ্যগত SBW সার্ভো মোটর ভোল্টেজ স্টেবিলাইজারের মধ্যে প্রয়োজনীয় পার্থক্যগুলি কী কী?

SBWZ সিরিজটি DSP ডিজিটাল কন্ট্রোল এবং SCR কন্টাক্টলেস সুইচ প্রযুক্তি গ্রহণ করে এবং পুরো মেশিনে কোন যান্ত্রিক চলমান অংশ নেই (কোন কার্বন ব্রাশ নেই, সার্ভো মোটর নেই)। যদিও ঐতিহ্যগত SBW সিরিজ ভোল্টেজ নিয়ন্ত্রণ করতে ট্রান্সফরমার কয়েলে স্লাইড করার জন্য কার্বন ব্রাশগুলি চালানোর জন্য সার্ভো মোটরগুলির উপর নির্ভর করে, এতে যান্ত্রিক পরিধান এবং ধীর প্রতিক্রিয়ার গতির সমস্যা রয়েছে। SBWZ এর প্রতিক্রিয়া গতি 10ms থেকে 40ms পর্যন্ত পৌঁছাতে পারে, যা SBW সিরিজের (দ্বিতীয়-স্তরের) তুলনায় দশগুণ দ্রুততর; ±1% এর ভোল্টেজ স্থিরকরণ নির্ভুলতাও SBW সিরিজের ±3% এর চেয়ে অনেক ভালো।

2. "যোগাযোগহীন" মানে কি? সুবিধা কি?

"যোগাযোগহীন" এর অর্থ হল ভোল্টেজ স্টেবিলাইজারের ভোল্টেজ নিয়ন্ত্রণ প্রক্রিয়া চলাকালীন, কোনও যান্ত্রিক যোগাযোগের উপাদান থাকে না (যেমন কার্বন ব্রাশ এবং কয়েলের মধ্যে স্লাইডিং যোগাযোগ)। ভোল্টেজ ক্ষতিপূরণ একটি ইলেকট্রনিক সুইচিং পদ্ধতিতে SCR থাইরিস্টর মডিউলের মাধ্যমে সম্পন্ন হয়। সুবিধার মধ্যে রয়েছে: কোন যান্ত্রিক পরিধান, কোন রক্ষণাবেক্ষণ, কোন স্ফুলিঙ্গ, দ্রুত প্রতিক্রিয়া গতি, দীর্ঘ জীবনকাল, উচ্চ নির্ভরযোগ্যতা, এবং দীর্ঘমেয়াদী ক্রমাগত অপারেশনের জন্য উপযুক্ততা।

3. ব্যবহারিক প্রয়োগে 10ms থেকে 40ms এর প্রতিক্রিয়া গতি বলতে কী বোঝায়?

এর মানে হল যে যখন গ্রিড ভোল্টেজ ওঠানামা করে, তখন SBWZ-50KVA একটি গ্রিড চক্রের (20ms) মধ্যে সনাক্তকরণ, গণনা এবং ক্ষতিপূরণ প্রক্রিয়া সম্পূর্ণ করতে পারে। পিছনের প্রান্তে সংবেদনশীল ডিভাইসগুলির জন্য (যেমন পিএলসি, সার্ভো ড্রাইভ, নির্ভুল যন্ত্র) প্রায় কোনও ভোল্টেজ পরিবর্তন হয় না এবং ভোল্টেজ ট্রানজিয়েন্টের কারণে সরঞ্জামগুলি অ্যালার্ম বা শাটডাউন ছাড়াই অবিরাম কাজ করতে পারে।

4. কিভাবে 3 ফেজ 50KVA SCR স্ট্যাটিক AVR ≥ 99% এর দক্ষতা অর্জন করা হয়?

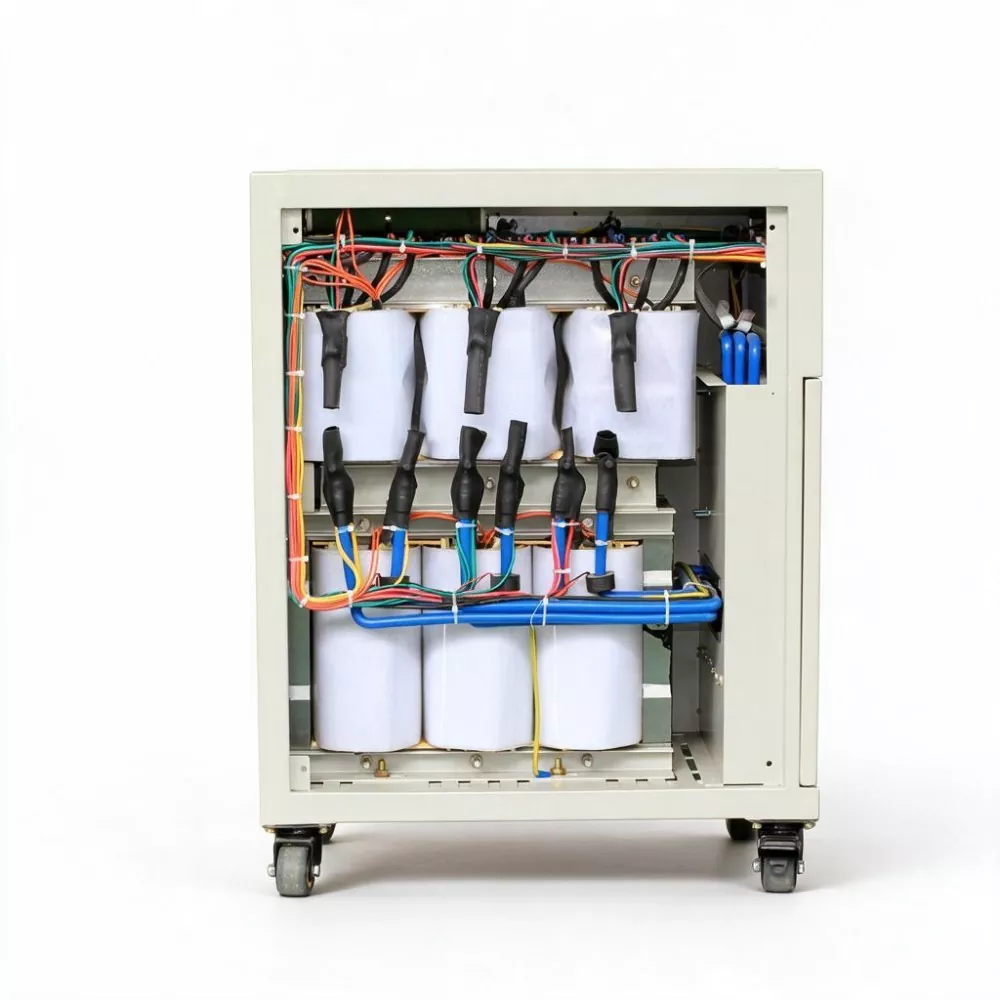

SBWZ সিরিজ SCR কন্টাক্টলেস সুইচ প্রযুক্তি এবং দক্ষ আইসোলেশন ট্রান্সফরমারের সমন্বয়ে একটি ডিজাইন স্কিম গ্রহণ করে। এসসিআর মডিউলের পরিবাহী ভোল্টেজ ড্রপ অত্যন্ত কম, এবং সঞ্চালনের ক্ষতি ঐতিহ্যগত কার্বন ব্রাশের যোগাযোগ প্রতিরোধের ক্ষতির তুলনায় অনেক কম; একই সময়ে, ডিএসপি কন্ট্রোল অ্যালগরিদম ক্ষতিপূরণ কৌশলকে অপ্টিমাইজ করে, ট্রান্সফরমারকে সর্বদা দক্ষ পরিসরে কাজ করতে সক্ষম করে। ব্যাপক দক্ষতা 99%-এর উপরে পৌঁছতে পারে, ঐতিহ্যগত সার্ভো-টাইপ ভোল্টেজ স্টেবিলাইজার (প্রায় 96%) থেকে উল্লেখযোগ্যভাবে বেশি শক্তি-দক্ষ।

5. প্রোগ্রামেবল সেটিং ফাংশন কি পরামিতি সেট করতে পারে?

ব্যবহারকারীরা ডিভাইস প্যানেল বা যোগাযোগ ইন্টারফেসের মাধ্যমে ওভারভোল্টেজ সুরক্ষা থ্রেশহোল্ড, আন্ডারভোল্টেজ সুরক্ষা থ্রেশহোল্ড, ওভারকারেন্ট সুরক্ষা থ্রেশহোল্ড এবং ভোল্টেজ স্থিতিশীলতা নির্ভুলতা এবং অন্যান্য মূল পরামিতি সেট করতে পারেন। এটি SBWZ-50KVA কে বিভিন্ন গ্রিড পরিবেশ এবং লোডের প্রয়োজনীয়তার সাথে নমনীয়ভাবে খাপ খাইয়ে নিতে সক্ষম করে এবং ফ্যাক্টরি প্রিসেটিং ছাড়াই নির্মাণ সাইটে দ্রুত পরামিতি ম্যাচিং সম্পূর্ণ করে।

6. কোন যোগাযোগ প্রোটোকল এবং নিরীক্ষণ পদ্ধতি সরঞ্জাম সমর্থন করে?

স্ট্যান্ডার্ড কনফিগারেশন RS485 কমিউনিকেশন ইন্টারফেস সমর্থন করে এবং Modbus-RTU প্রোটোকল প্রসারিত করা যেতে পারে। ভোল্টেজ, কারেন্ট, পাওয়ার এবং অ্যালার্ম স্ট্যাটাসের রিমোট রিয়েল-টাইম মনিটরিং, মনুষ্যবিহীন অপারেশন এবং ভবিষ্যদ্বাণীমূলক রক্ষণাবেক্ষণ সমর্থন করার জন্য সরঞ্জামগুলি কারখানার DCS সিস্টেম, SCADA সিস্টেম বা শক্তি ব্যবস্থাপনা প্ল্যাটফর্ম (EMS) এর সাথে সংযুক্ত করা যেতে পারে।
