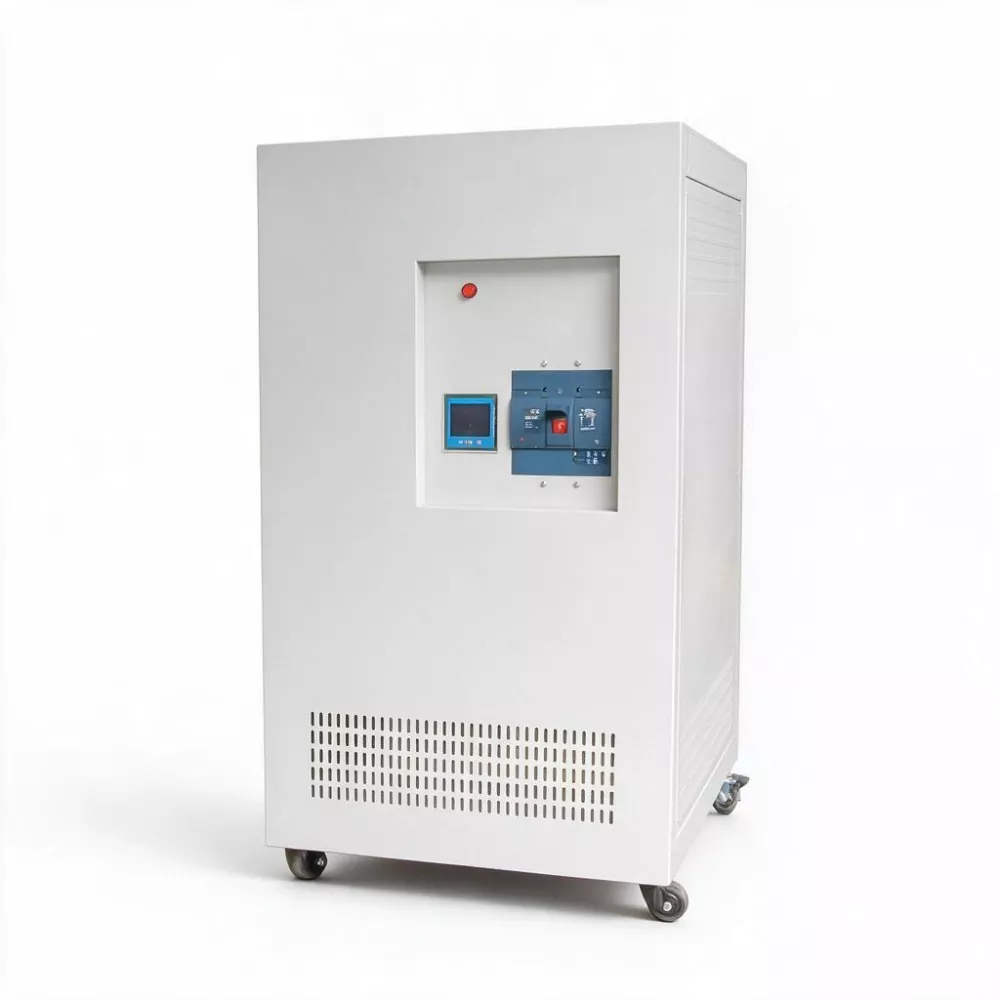

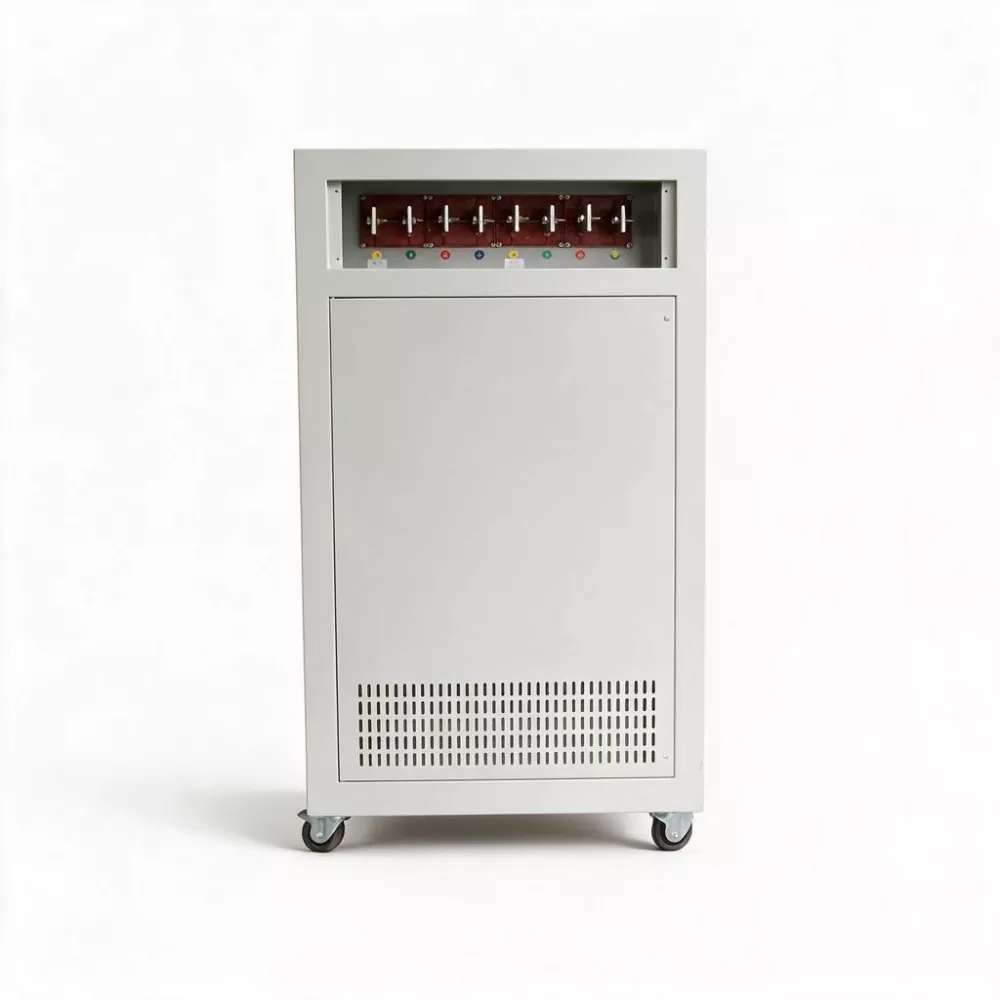

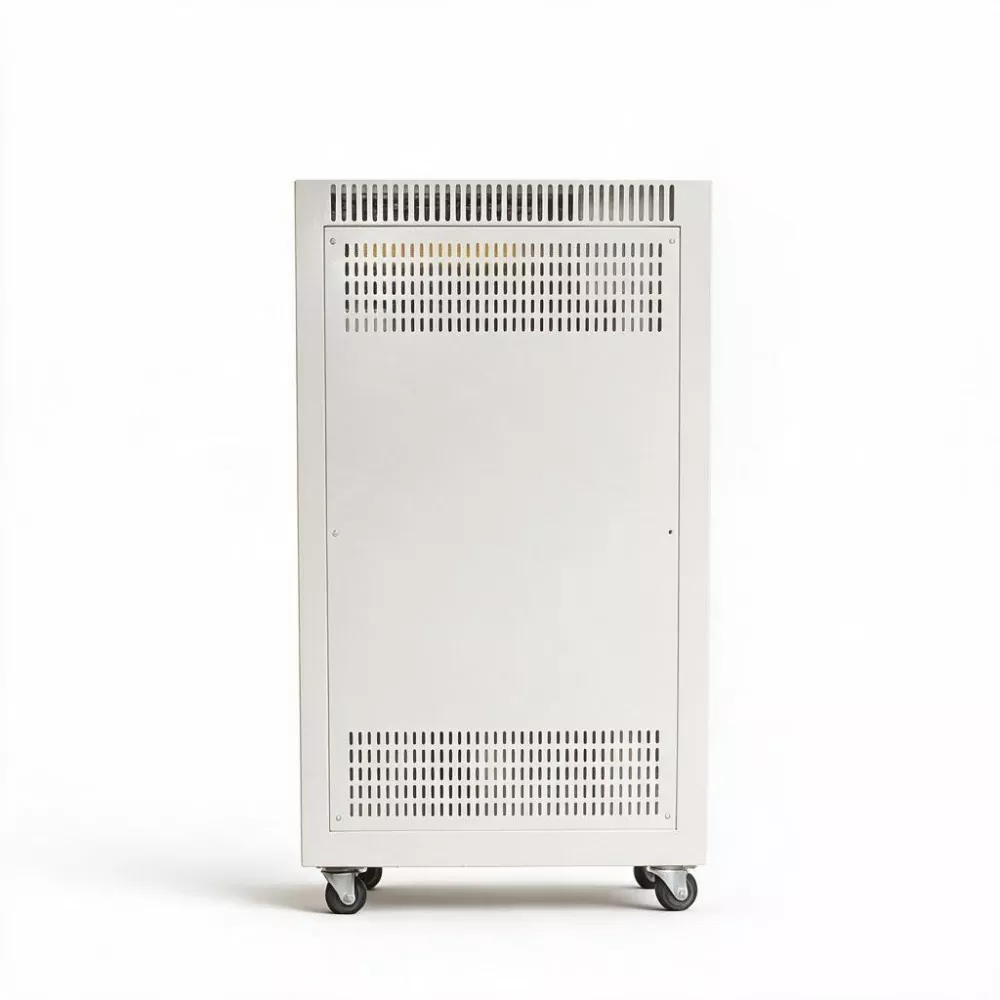

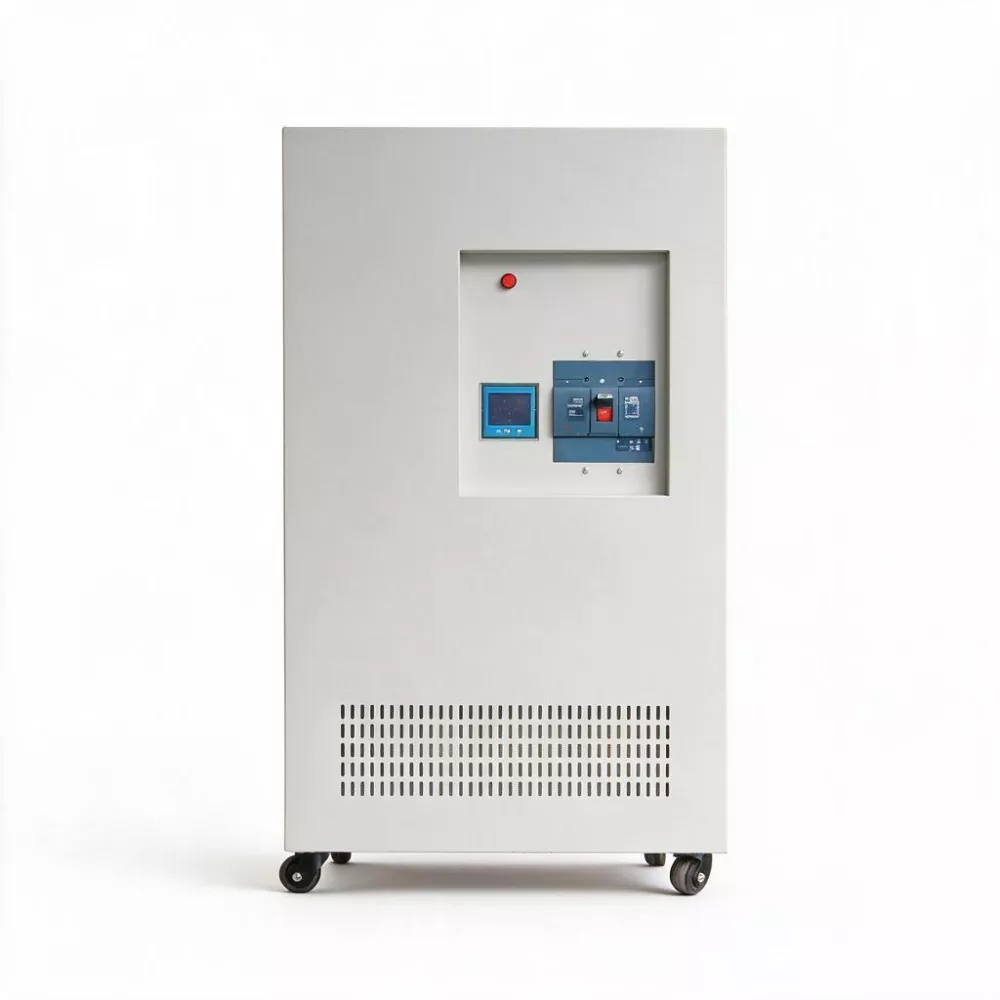

3 ফেজ 500kVA SCR স্ট্যাটিক AVR

3 ফেজ 500KVA SCR স্ট্যাটিক AVR হল একটি উচ্চ-ক্ষমতা সম্পন্ন ডিজিটাল কন্টাক্টলেস ভোল্টেজ স্থিরকরণ ডিভাইস যা আধুনিক শিল্প পার্ক এবং নির্ভুল উত্পাদন অঞ্চলগুলির জন্য তৈরি। 500KVA এর রেটযুক্ত ক্ষমতা এবং 760A এর আউটপুট কারেন্ট সহ, এটি 10-40ms প্রতিক্রিয়া সময়ের মধ্যে ±1% উচ্চ-নির্ভুল ভোল্টেজ নিয়ন্ত্রণ অর্জন করতে DSP ডিজিটাল নিয়ন্ত্রণ এবং SCR দ্রুত ক্ষতিপূরণ প্রযুক্তি গ্রহণ করে।

মৌলিক ভোল্টেজ ওঠানামা সংশোধনের বাইরে, ইউনিটটি অরৈখিক লোডের কারণে গ্রিডের বিকৃতি দমন করার জন্য প্যাসিভ হারমোনিক বিচ্ছিন্নতা প্রদান করে এবং পার্ক ইএমএস, এপিএফ এবং এসভিজি সিস্টেমের সাথে ডেটা আন্তঃসংযোগ সমর্থন করে, শিল্প বিদ্যুৎ বিতরণ সিস্টেমের জন্য পদ্ধতিগত শক্তি গুণমান অপ্টিমাইজেশান উপলব্ধি করে।

পণ্য পরামিতি

মূল বৈশিষ্ট্য

1. পার্ক স্তরে বড়-ক্ষমতা

রেটেড ক্ষমতা 500KVA, আউটপুট বর্তমান 760A। 3 ফেজ 500KVA SCR স্ট্যাটিক AVR সরাসরি পার্কের প্রধান বিতরণ বা বড় ওয়ার্কশপের সাবস্টেশনের আগত দিকে ইনস্টল করা যেতে পারে, পুরো বিতরণ বাসের জন্য কেন্দ্রীভূত ভোল্টেজ স্থিতিশীলকরণ সুরক্ষা প্রদান করে (ডজন ডিভাইস এবং হাজার হাজার বর্গ মিটার উত্পাদন এলাকা কভার করে)।

2. 10ms থেকে 40ms এর মধ্যে অতি-দ্রুত প্রতিক্রিয়া

যখন উচ্চতর পাওয়ার গ্রিড পার্কে বৃহৎ ইকুইপমেন্ট গ্রুপের স্টার্টআপের কারণে ভোল্টেজ স্যাগ বা ভোল্টেজের ওঠানামা অনুভব করে, তখন SBWZ-500KVA মিলিসেকেন্ডের মধ্যে ক্ষতিপূরণ সম্পূর্ণ করতে পারে, বিদ্যুতের ওঠানামাকে পার্ক জুড়ে ছড়িয়ে পড়া থেকে রোধ করতে পারে এবং সমস্ত সংযুক্ত ডিভাইসের জন্য বিদ্যুৎ সরবরাহের ধারাবাহিকতা নিশ্চিত করতে পারে।

3. প্রাকৃতিক সুরেলা ক্ষয়

আইসোলেশন ট্রান্সফরমারের ইলেক্ট্রোম্যাগনেটিক কাপলিং ইফেক্টের মাধ্যমে, লোড সাইডে উত্পন্ন চারিত্রিক হারমোনিক্সের (5ম, 7ম, 11ম, ইত্যাদি) উপর এটির 30% থেকে 50% অ্যাটেন্যুয়েশন প্রভাব রয়েছে। সক্রিয় পাওয়ার ফিল্টার (APF) এর সাথে ব্যবহার করা হলে, এটি পার্কের জন্য সামগ্রিক সুরেলা ব্যবস্থাপনা সম্মতি অর্জন করতে পারে।

4. দক্ষতা ≥ 99%

একটি 500KVA ক্ষমতা এবং 60% গড় বার্ষিক লোড হারের উপর ভিত্তি করে, SBWZ-500KVA আনুমানিক (500 × 0.6 × 4% × 8760) ≈ 105,000 kWh বিদ্যুৎ সাশ্রয় করতে পারে প্রথাগত সার্ভো-টাইপ ভোল্টেজের 9% স্থিতিশীলতা বৃদ্ধির তুলনায়। বড় পার্কগুলির জন্য, প্রতিটি ডিভাইস উল্লেখযোগ্য অর্থনৈতিক সুবিধা সহ প্রতি বছর বিদ্যুৎ খরচে প্রায় 70,000 থেকে 80,000 ইউয়ান বাঁচাতে পারে (প্রতি কিলোওয়াট প্রতি 0.7 ইউয়ানের শিল্প বিদ্যুতের মূল্যের উপর ভিত্তি করে)।

5. সম্পূর্ণ যোগাযোগহীন নকশা

কোনও কার্বন ব্রাশ নেই, কোনও সার্ভো মোটর নেই, কোনও যান্ত্রিক পরিধান নেই, ঐতিহ্যগত ভোল্টেজ স্টেবিলাইজারগুলিতে যান্ত্রিক ব্যর্থতার কারণে বিদ্যুৎ বাধার ঝুঁকি দূর করে৷ শিল্প পার্কগুলির জন্য 99.99% শক্তি সরবরাহের নির্ভরযোগ্যতা প্রয়োজন, এই বৈশিষ্ট্যটি অত্যন্ত গুরুত্বপূর্ণ।

6. পাওয়ার মানের গেটওয়ে ফাংশন

স্ট্যান্ডার্ড RS485 কমিউনিকেশন ইন্টারফেস (Modbus-RTU), ইথারনেট কমিউনিকেশনে প্রসারণযোগ্য। ইএমএস প্ল্যাটফর্মে থ্রি-ফেজ ভোল্টেজ, কারেন্ট, পাওয়ার, হারমোনিক ডিসটর্শন রেট ইত্যাদি ডেটার রিয়েল-টাইম আপলোড, একটি সম্পূর্ণ পাওয়ার কোয়ালিটি ক্লোজড-লুপ ম্যানেজমেন্ট সিস্টেম তৈরি করতে ফ্রন্ট-এন্ড রিঅ্যাকটিভ পাওয়ার ক্ষতিপূরণ ডিভাইস (SVG, ক্যাপাসিটর ব্যাঙ্ক) এবং APF এর সাথে সমন্বয় করে কাজ করে।

পণ্য অ্যাপ্লিকেশন

1. হাই-টেক ইন্ডাস্ট্রিয়াল পার্ক: পার্কের প্রধান ডিস্ট্রিবিউশন রুমের কম-ভোল্টেজ বাসের জন্য কেন্দ্রীভূত বিদ্যুতের গুণমান ব্যবস্থাপনা প্রদান করে, পার্কের মধ্যে তথ্য প্রযুক্তি, বায়োমেডিসিন এবং নির্ভুল যন্ত্রগুলির মতো উদ্যোগগুলির জন্য পাওয়ার সাপ্লাই গুণমান নিশ্চিত করে৷

2. বড় উত্পাদন কারখানার প্রধান বিতরণ ব্যবস্থা: কারখানার প্রধান আগত ক্যাবিনেটের পাশে ইনস্টল করা, 3 ফেজ 500KVA SCR স্ট্যাটিক AVR পুরো কারখানা এলাকার জন্য ভোল্টেজ স্থিতিশীলতা এবং সুরেলা বিচ্ছিন্নতা সুরক্ষা প্রদান করে (একাধিক ওয়ার্কশপ কভার করে)।

3. সেমিকন্ডাক্টর এবং প্যানেল উত্পাদন: ওয়েফার কারখানা এবং প্যানেল কারখানার প্ল্যান্ট সিস্টেমের (MAU, FFU, চিলার ইউনিট, এয়ার কম্প্রেসার গ্রুপ) জন্য ফ্যাক্টরি-ওয়াইড ভোল্টেজ স্থিরকরণ সুরক্ষা প্রদান করে, পরিষ্কার কর্মশালায় পরিবেশগত পরামিতিগুলির স্থিতিশীলতা নিশ্চিত করে।

4. নতুন এনার্জি ইন্ডাস্ট্রিয়াল বেস: ফটোভোলটাইক মডিউল কারখানা এবং লিথিয়াম ব্যাটারি সুপার ফ্যাক্টরির পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য ব্যবহৃত হয়, উত্পাদন লাইনে উত্পাদন সরঞ্জামের বড় আকারের স্টার্ট-স্টপ দ্বারা সৃষ্ট ভোল্টেজ ওঠানামা দূর করে এবং স্বয়ংক্রিয় উত্পাদন লাইনের স্থিতিশীল অপারেশন নিশ্চিত করে।

5. ইন্ডাস্ট্রিয়াল পার্কের মাইক্রোগ্রিড নোড: পার্কের মাইক্রোগ্রিডে (ফটোভোলটাইক + এনার্জি স্টোরেজ + চার্জিং স্টেশন) ভোল্টেজ স্ট্যাবিলাইজেশন হাব হিসাবে কাজ করে, বিতরণ করা পাওয়ার উত্স এবং লোডের মধ্যে সরবরাহ এবং চাহিদার ভারসাম্য সমন্বয় করে।

কাস্টমাইজেশন পরিষেবা

KTAC SBWZ-500KVA-এর জন্য সুনির্দিষ্ট প্রকল্পের প্রয়োজনীয়তা, সুবিধার শর্তাবলী, এবং ব্র্যান্ডের স্পেসিফিকেশন মেটাতে ব্যাপক OEM/ODM কাস্টমাইজেশন প্রদান করে।

ভোল্টেজ কনফিগারেশন: ইনপুট ভোল্টেজ পরিসীমা (মানক ±20%, অনুরোধের ভিত্তিতে প্রশস্ত উপলব্ধ) এবং আউটপুট ভোল্টেজ (380V/400V/415V) ফ্যাক্টরি-সেট আপনার বিতরণ সিস্টেমের সাথে মেলে।

ঘের এবং সুরক্ষা: ইনডোর ইনস্টলেশনের জন্য স্ট্যান্ডার্ড IP20; IP54 আপগ্রেড বহিরঙ্গন বা ধুলোময় পরিবেশের জন্য উপলব্ধ, ঐচ্ছিক সান-শিল্ড, তাপ নিরোধক, এবং হিটিং/ডিহিউমিডিফিকেশন মডিউল সহ।

যোগাযোগ ও পর্যবেক্ষণ: RS485 (Modbus-RTU) স্ট্যান্ডার্ড; EMS, SCADA, বা DCS প্ল্যাটফর্মগুলির সাথে একীকরণের জন্য ঐচ্ছিক ইথারনেট, Profibus-DP, বা শিল্প IoT মডিউল।

কার্যকরী মডিউল: বিল্ট-ইন ইএমআই ফিল্টারিং, সার্জ প্রোটেকশন (এসপিডি), বা ডেডিকেটেড এপিএফ/এসভিজি সমন্বয় ইন্টারফেস অনুরোধের ভিত্তিতে একত্রিত করা যেতে পারে।

সমান্তরাল অপারেশন: লোড-শেয়ারিং এবং স্বয়ংক্রিয় ব্যর্থতা সহ অপ্রয়োজনীয় সমান্তরাল কনফিগারেশন (2 বা 3 ইউনিট), 99.99% প্রাপ্যতা প্রয়োজন মিশন-ক্রিটিকাল অ্যাপ্লিকেশনগুলির জন্য ইঞ্জিনিয়ারড।

ব্র্যান্ডিং এবং ডকুমেন্টেশন: কাস্টম রঙ, লোগো প্রিন্টিং, প্যাকেজিং ডিজাইন এবং বহু-ভাষা ম্যানুয়াল আপনার ব্র্যান্ডের প্রয়োজনীয়তা অনুসারে তৈরি।

FAQ

1. SBWZ-500KVA, APF এবং SVG-এর মধ্যে পার্থক্য কী? তারা একসাথে কিভাবে কাজ করে?

· SBWZ-500KVA ভোল্টেজ স্থিতিশীলতার জন্য দায়ী: এটি দ্রুত ভোল্টেজের ওঠানামার জন্য ক্ষতিপূরণ দেয় এবং ভোল্টেজকে ±1% এর মধ্যে রাখে।

· APF সুরেলা নিয়ন্ত্রণের জন্য দায়ী: এটি গতিশীলভাবে লোড দ্বারা উত্পন্ন বৈশিষ্ট্যযুক্ত সুরকে ফিল্টার করে।

· SVG প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণের জন্য দায়ী: এটি দ্রুত এবং গতিশীলভাবে সিস্টেমের প্রতিক্রিয়াশীল শক্তির জন্য ক্ষতিপূরণ দেয়, পাওয়ার ফ্যাক্টরকে উন্নত করে।

তিনটি একে অপরের পরিপূরক। SBWZ-500KVA ইএমএস প্ল্যাটফর্মে কমিউনিকেশন ইন্টারফেসের মাধ্যমে পাওয়ার কোয়ালিটি ডেটা আপলোড করে এবং ইএমএস বুদ্ধিমত্তার সাথে সিস্টেম স্ট্যাটাসের উপর ভিত্তি করে APF এবং SVG সক্রিয়করণের সময়সূচী করে, একটি সম্পূর্ণ পাওয়ার কোয়ালিটি ক্লোজড-লুপ গভর্নেন্স সিস্টেম গঠন করে।

2. একটি 500KVA ক্ষমতার সাথে সামঞ্জস্যপূর্ণ ফ্রন্ট-এন্ড বৈদ্যুতিক সরঞ্জামগুলির জন্য প্রয়োজনীয়তাগুলি কী কী?

তিন-ফেজ 380V 500KVA এর রেট করা বর্তমান প্রায় 760A। সামনের প্রান্তে 1000A-এর কম নয় এমন একটি ফ্রেম-টাইপ সার্কিট ব্রেকার (ACB) কনফিগার করার পরামর্শ দেওয়া হয়৷ ইনকামিং লাইনের জন্য কপার বাসবারটি TMY 80×6mm বা তার চেয়ে বড় স্পেসিফিকেশনের হওয়া বাঞ্ছনীয়, এবং আগত কেবলটি 2 YJV 3×185mm² + 2×95mm² সমান্তরাল বা একটি একক YJV 3×300mm² + 2×150mm² হওয়া বাঞ্ছনীয়। প্রকৃত ডিস্ট্রিবিউশন সিস্টেম ডায়াগ্রাম এবং লাইনের দৈর্ঘ্যের উপর ভিত্তি করে নির্দিষ্ট কনফিগারেশনটি গণনা করা প্রয়োজন।

3. 3 ফেজ 500KVA SCR স্ট্যাটিক AVR কি বাইরের পরিবেশে ইনস্টল করা যেতে পারে?

স্ট্যান্ডার্ড SBWZ-500KVA হল একটি ইনডোর ইনস্টলেশনের ধরন (প্রটেকশন লেভেল IP20 সহ)। যদি বহিরঙ্গন ইনস্টলেশন (যেমন একটি কন্টেইনার-টাইপ ডিস্ট্রিবিউশন রুম বা আউটডোর বক্স-টাইপ সাবস্টেশনে) প্রয়োজন হয়, সুরক্ষা স্তরটি IP54 (ধুলো এবং স্প্ল্যাশ সুরক্ষার জন্য) এ আপগ্রেড করা যেতে পারে এবং অতিরিক্ত সূর্য সুরক্ষা, তাপ নিরোধক স্তর এবং গরম করার ডিহিউমিডিফিকেশন ডিভাইস যোগ করা যেতে পারে। আগে থেকে ইনস্টলেশন পরিবেশের অবস্থার আমাদের জানান.

4. কিভাবে একাধিক SBWZ-500KVA ইউনিট অপ্রয়োজনীয় সমান্তরাল অপারেশনের জন্য কনফিগার করা যেতে পারে?

একটি ডেডিকেটেড সমান্তরাল কন্ট্রোল ক্যাবিনেটের মাধ্যমে, দুই বা তিনটি 500KVA স্টেবিলাইজার সমান্তরালভাবে পরিচালনা করা যেতে পারে। সমান্তরাল সিস্টেম লোড বিতরণ এবং রিডানডেন্সি ব্যাকআপ সমর্থন করে - যখন একটি ডিভাইস ব্যর্থ হয় বা রক্ষণাবেক্ষণের প্রয়োজন হয়, তখন অবশিষ্ট ডিভাইসগুলি স্বয়ংক্রিয়ভাবে সমস্ত লোড নিতে পারে। প্রকল্প নকশা পর্যায়ে সমান্তরাল স্কিম নির্ধারণ করা প্রয়োজন। বিস্তারিত কনফিগারেশন পরিকল্পনার জন্য আমাদের সিস্টেম ইঞ্জিনিয়ারদের সাথে যোগাযোগ করুন।

5. পরিবহন এবং সরঞ্জাম ইনস্টলেশনের জন্য কোন বিশেষ বিবেচনা আছে?

SBWZ-500KVA এর নেট ওজন 886 কেজি। পরিবহনের সময়, ফর্কলিফ্ট বা উত্তোলন সরঞ্জাম প্রয়োজন। ক্যাবিনেটের নীচে স্ট্যান্ডার্ড ফর্কলিফ্ট সকেট এবং উত্তোলন রিং রয়েছে। ইনস্টলেশনের জন্য ভিত্তি C30 কংক্রিট দিয়ে ঢেলে দেওয়া উচিত এবং সরঞ্জাম নির্ধারণের জন্য সংরক্ষিত স্ক্রু গর্ত। ক্যাবিনেট স্থাপনের পরে, এটিকে সমতল করা দরকার (±2 মিমি/মি সহনশীলতার সাথে), এবং তারপরে আগত এবং বহির্গামী লাইনের জন্য তামার বাসবারগুলি সংযুক্ত করা উচিত।
