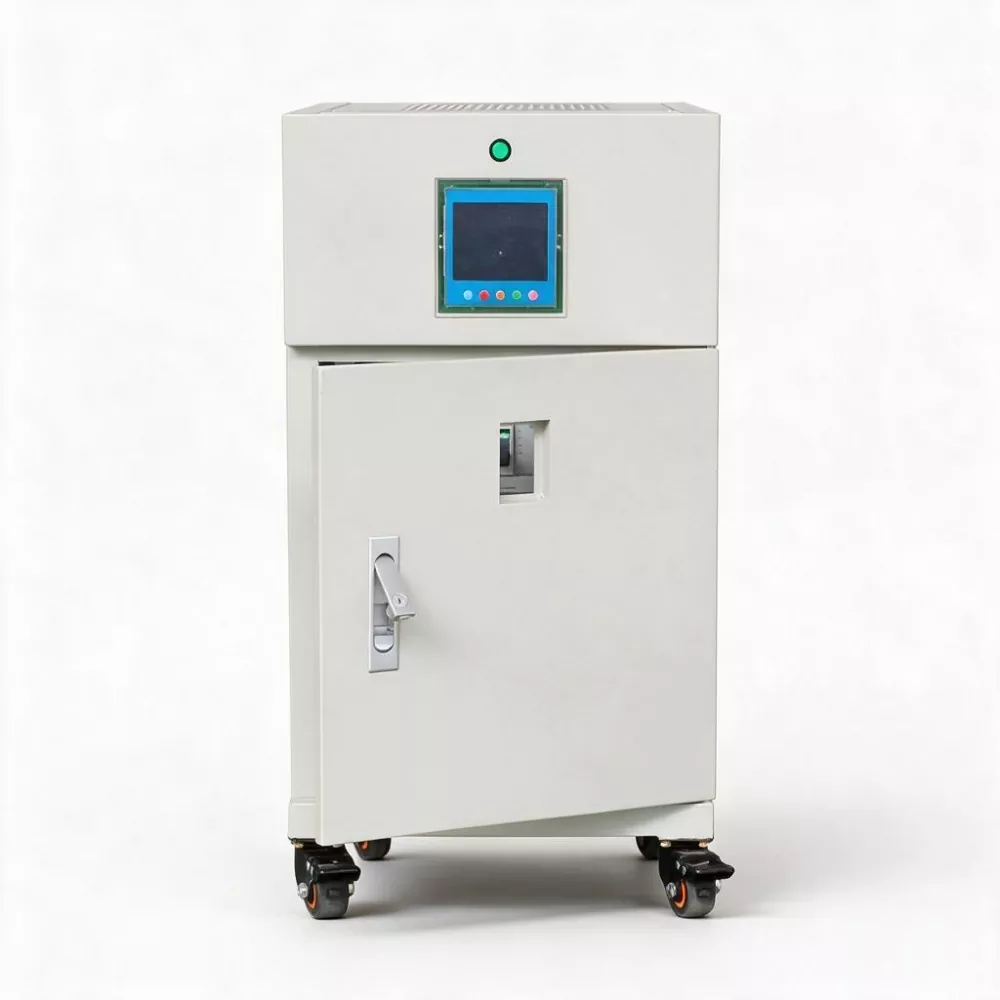

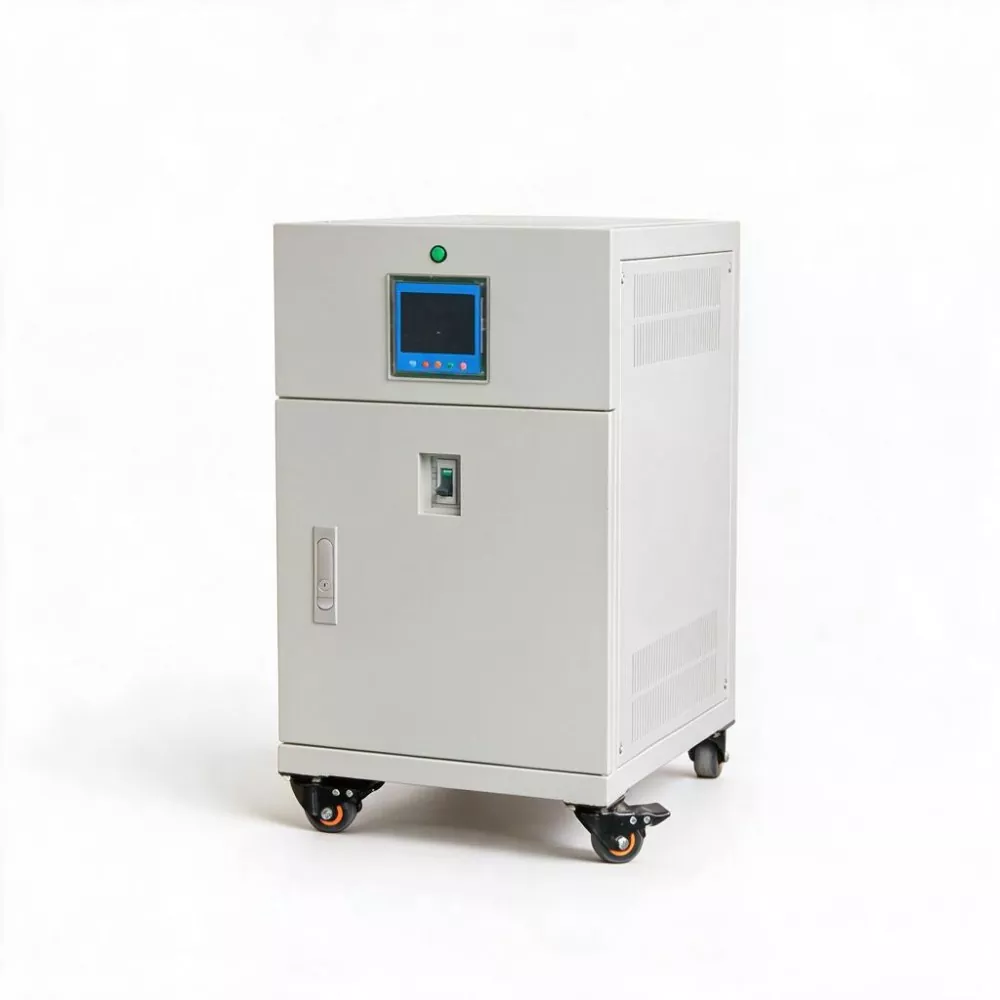

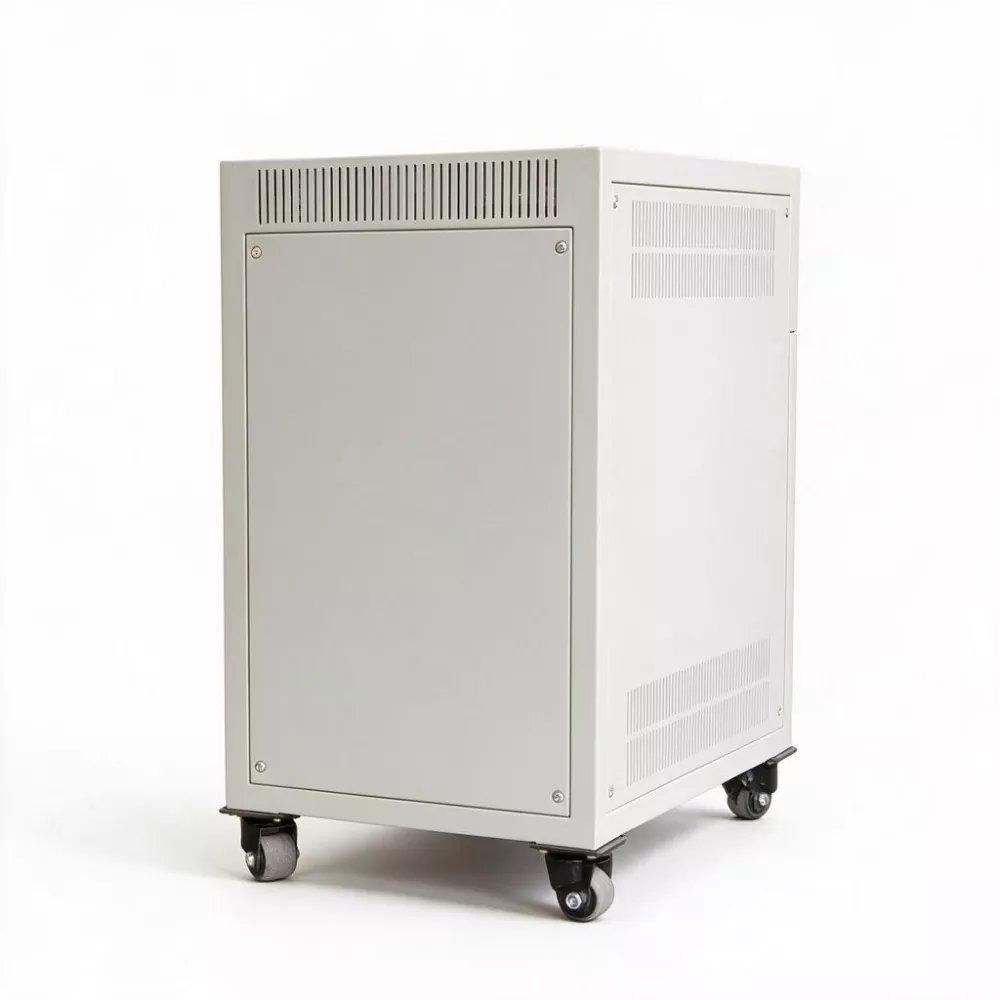

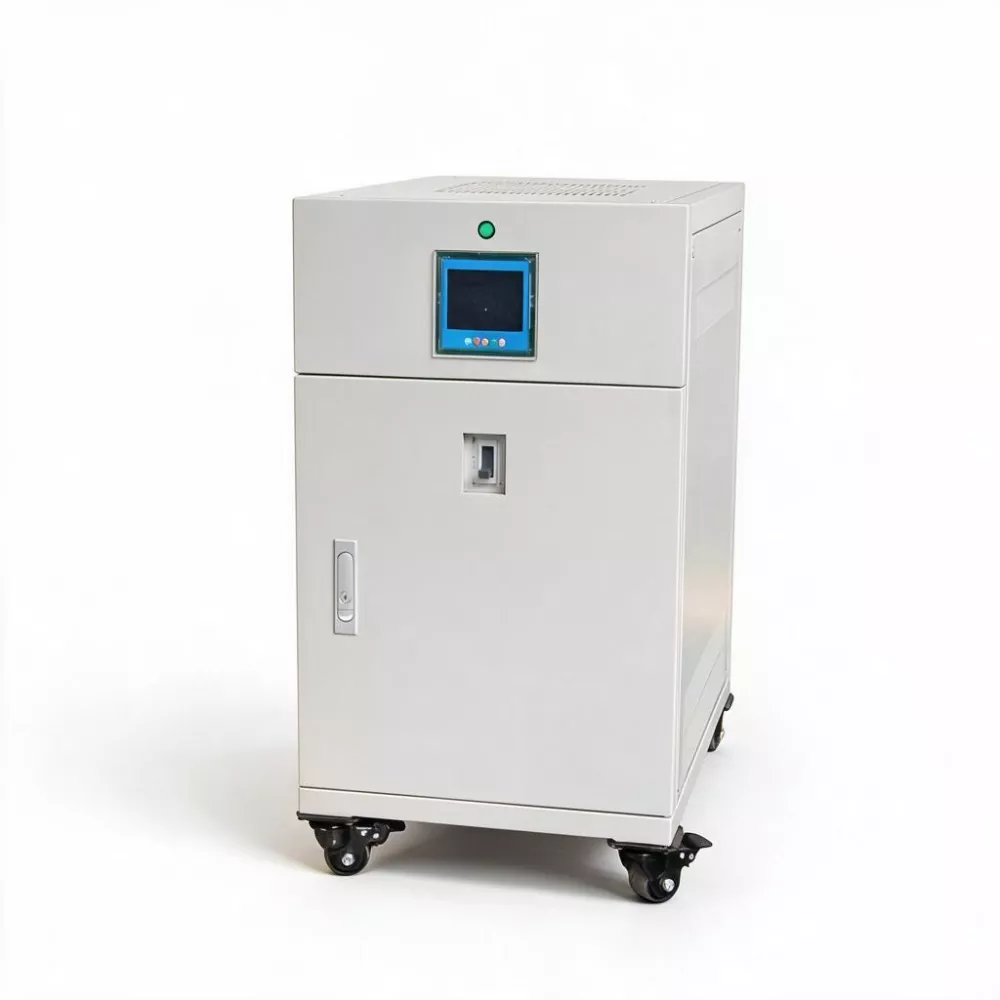

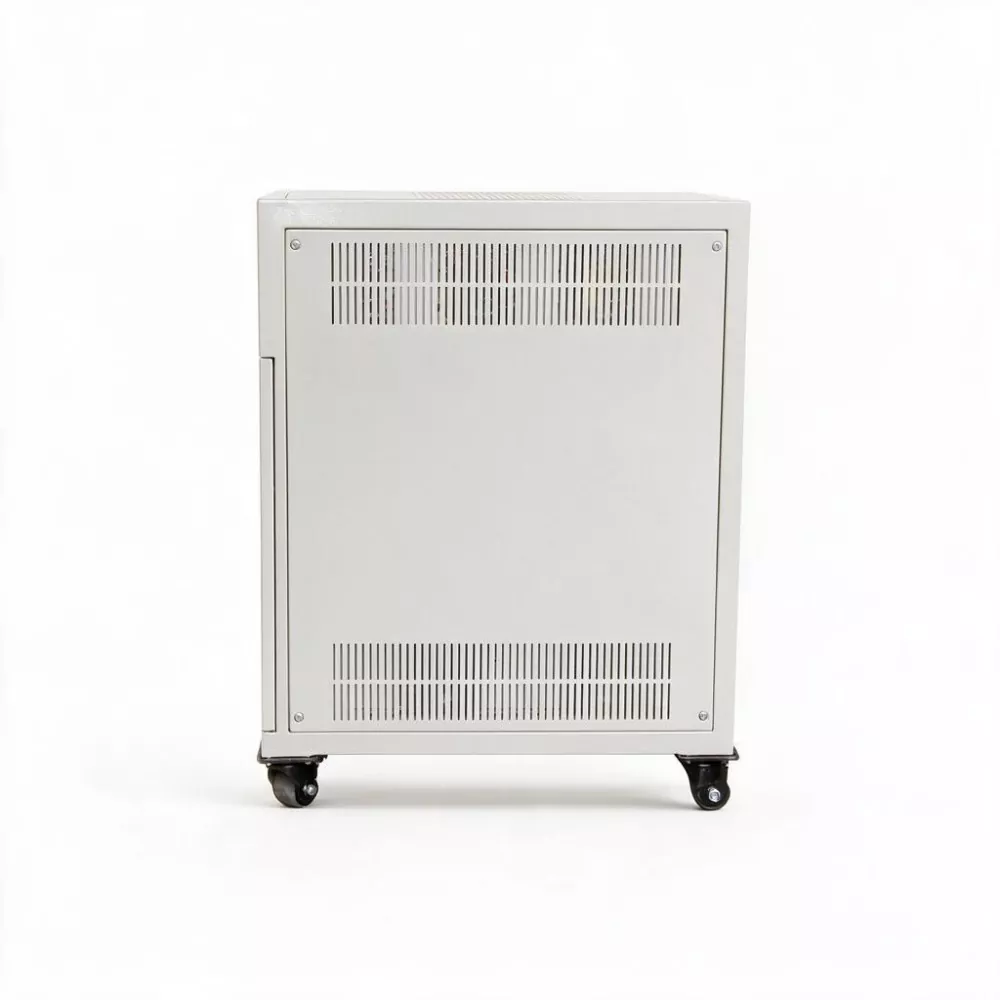

3 ফেজ 150kVA SCR স্ট্যাটিক AVR

একটি 3.0T চৌম্বকীয় অনুরণন ইমেজিং সিস্টেমের জন্য প্রধান চৌম্বক ক্ষেত্রের অভিন্নতা এক মিলিয়নে একটি অংশের স্তরে পৌঁছানোর জন্য প্রয়োজন, গ্রেডিয়েন্ট কয়েলের সুইচিং সঠিকতা মাইক্রোসেকেন্ড স্তরে হতে হবে এবং রেডিও ফ্রিকোয়েন্সি সিস্টেমের ফ্রিকোয়েন্সি স্থিতিশীলতা 0.1 পিপিএম-এর চেয়ে ভাল হতে হবে। এই সমস্ত অত্যন্ত সুনির্দিষ্ট ইলেকট্রনিক সিস্টেম শুধুমাত্র একটি সাধারণ প্রয়োজনীয়তা ভাগ করে - পাওয়ার সাপ্লাই।

হাসপাতালগুলোতে বিদ্যুৎ সরবরাহের পরিবেশ জটিল। CT রোটেটিং অ্যানোড এবং DSA হাই-ভোল্টেজ জেনারেটরের মতো বড় সরঞ্জামগুলি ঘন ঘন শুরু এবং বন্ধ করে, সংলগ্ন মেঝে নির্মাণের শক্তি ব্যবহার এবং মিউনিসিপ্যাল ​​পাওয়ার গ্রিডে দৈনিক ওঠানামা সবই বিদ্যুতের গুণমানের উপর প্রভাব ফেলে।

এমআরআই-এর সুপারকন্ডাক্টিং ম্যাগনেটের জন্য, ভোল্টেজের ওঠানামার কারণে চুম্বক "নিভিয়ে দিতে" (অতিপরিবাহীতা হারাতে) হতে পারে, অর্থাৎ, অতিপরিবাহী অবস্থা ব্যাহত হয় এবং তরল হিলিয়াম দ্রুত বাষ্পীভূত হয়। একটি একক নিভানোর ফলে 200,000 থেকে 500,000 ইউয়ানের প্রত্যক্ষ অর্থনৈতিক ক্ষতি (তরল হিলিয়াম পুনঃস্থাপন, চুম্বক উত্তেজনা, সিস্টেম ক্রমাঙ্কন) হতে পারে এবং পরোক্ষ ক্ষতি অনুমান করা আরও কঠিন।

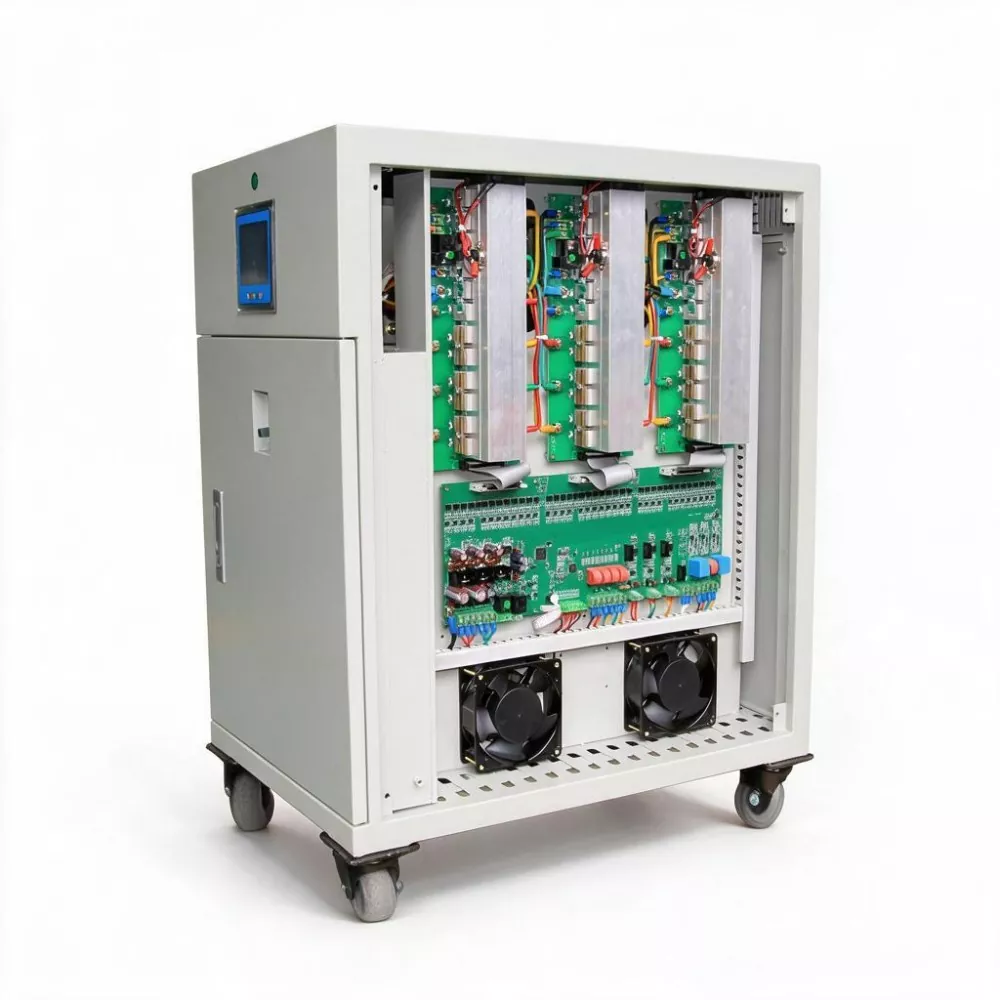

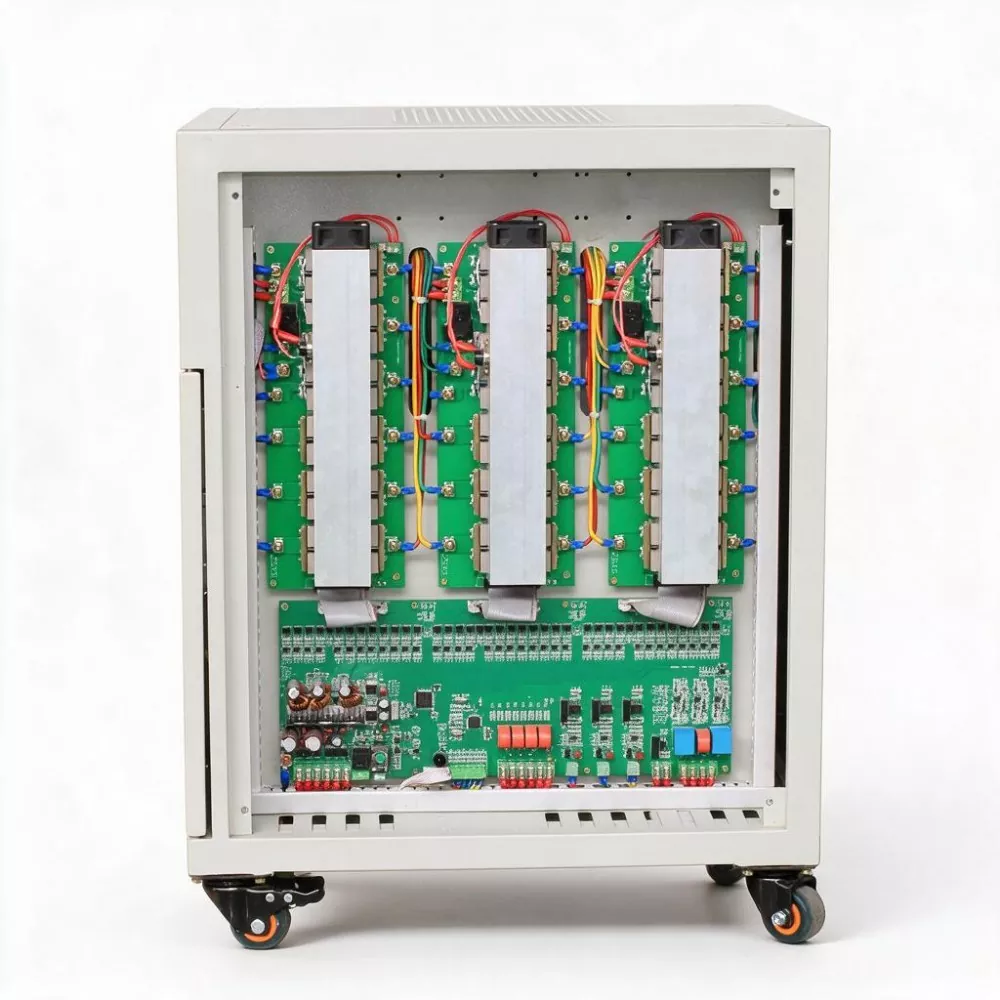

3 ফেজ 150KVA SCR স্ট্যাটিক AVR DSP ডিজিটাল কন্ট্রোল কোর এবং SCR যোগাযোগহীন দ্রুত ক্ষতিপূরণ প্রযুক্তি ব্যবহার করে। এটি 10ms থেকে 40ms এর মধ্যে নিয়ন্ত্রণ সম্পন্ন করতে পারে যখন গ্রিড ভোল্টেজ ওঠানামা করে, একটি স্থিতিশীল ভোল্টেজ নিয়ন্ত্রণ নির্ভুলতা ±1% এবং একটি তরঙ্গরূপ বিকৃতির হার <0.1%।

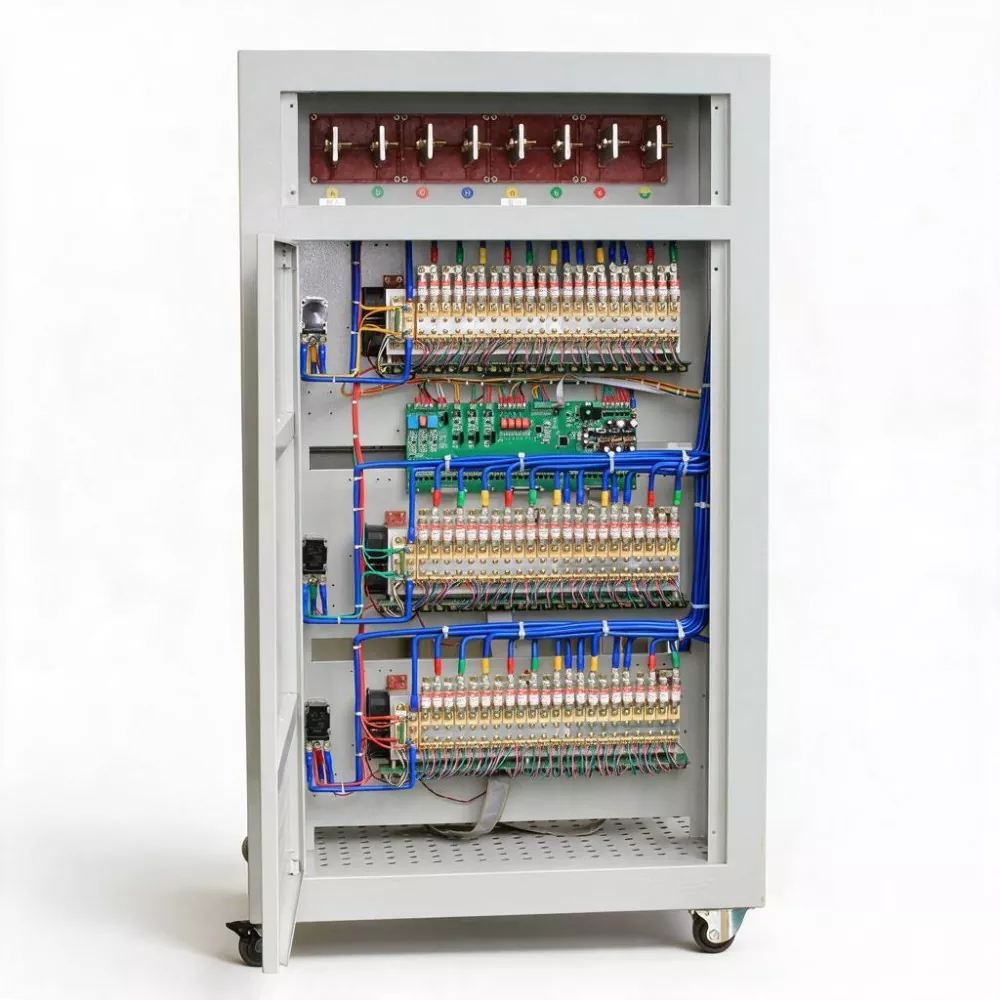

একই সময়ে, এই 3 ফেজ SCR স্ট্যাটিক AVR কার্বন ব্রাশ ছাড়াই, কোনও যান্ত্রিক চলমান অংশ ছাড়াই একটি সম্পূর্ণ-সংযোগবিহীন নকশা গ্রহণ করে, মৌলিকভাবে প্রথাগত সার্ভো-টাইপ ভোল্টেজ নিয়ন্ত্রকদের সম্ভাব্য বিপদ যেমন ল্যাগিং রেগুলেশন এবং দুর্বল কার্বন ব্রাশের যোগাযোগকে দূর করে।

সরঞ্জামগুলি একটি আদর্শ RS485 যোগাযোগ ইন্টারফেস দিয়ে সজ্জিত, যা হাসপাতালের বিল্ডিং অটোমেশন সিস্টেম (BAS) বা পাওয়ার মনিটরিং সিস্টেমের সাথে সংযুক্ত করা যেতে পারে। লজিস্টিক কর্মীরা ডিউটি ​​রুম থেকে রিয়েল টাইমে সরঞ্জাম পরিচালনার অবস্থা, তিন-ফেজ ভোল্টেজ, বর্তমান এবং লোডের হার দেখতে পারে। প্রোগ্রামেবল সুরক্ষা ফাংশন হাসপাতালকে ব্যক্তিগতকৃত অভিযোজন অর্জন করে, সরঞ্জামের প্রয়োজনীয়তা অনুসারে ওভারভোল্টেজ এবং আন্ডারভোল্টেজ সুরক্ষা থ্রেশহোল্ড সেট করতে দেয়।

পণ্য পরামিতি

মূল বৈশিষ্ট্য

1. মিলিসেকেন্ড-স্তরের দ্রুত প্রতিক্রিয়া

প্রতিক্রিয়া সময় 10ms থেকে 40ms হয়, এবং সামঞ্জস্য গ্রিড ওঠানামার অর্ধেক চক্রের মধ্যে সম্পন্ন হয়। এমআরআই এবং সিটির মতো ইমেজিং সরঞ্জামগুলির জন্য, এর মানে হল যে স্ক্যান করার সময় ছোট ভোল্টেজের ওঠানামা চিত্রের গুণমানকে প্রভাবিত করে না, বারবার স্ক্যান এড়িয়ে যাওয়া এবং পাওয়ার সাপ্লাই সমস্যার কারণে রোগীদের জন্য অপ্রয়োজনীয় বিকিরণ এক্সপোজার।

2.±1% উচ্চ-নির্ভুল ভোল্টেজ স্থিতিশীলতা

ফেজ ভোল্টেজের নির্ভুলতা ±1%, চিকিৎসা সরঞ্জামের জন্য সাধারণত প্রয়োজনীয় ±5% থেকে অনেক বেশি। স্থিতিশীল ভোল্টেজ এমআরআই-তে স্থির চৌম্বক ক্ষেত্রের অভিন্নতা, সিটি টিউবের ফিলামেন্ট হিটিং কারেন্ট এবং DSA-তে উচ্চ-ভোল্টেজ জেনারেটরের আউটপুটের সামঞ্জস্যতা নিশ্চিত করে, যার ফলে প্রতিটি চিত্রের ডায়গনিস্টিক মান নিশ্চিত করে।

3. সম্পূর্ণ যোগাযোগহীন নকশা

কার্বন ব্রাশ নেই, সার্ভো মোটর নেই, যান্ত্রিক পরিধান নেই। হাসপাতালের সরঞ্জামগুলির জন্য যা চব্বিশ ঘন্টা কাজ করে, এর অর্থ হল রক্ষণাবেক্ষণের জানালার সময়সূচী করার প্রয়োজন নেই এবং ভোল্টেজ স্টেবিলাইজারে ত্রুটির কারণে সরঞ্জামগুলি চালানো বন্ধ হবে না। নির্ভরযোগ্যতা "নির্ভরযোগ্যতার উচ্চ সম্ভাবনা" থেকে "প্রায় পরম নির্ভরযোগ্যতা" এ উন্নত করা হয়েছে।

4. অতি- কম আউটপুট বিকৃতি

বর্ধিত হারমোনিক্স তৈরি না করে আউটপুট তরঙ্গরূপ বিকৃতির হার 0.1% এর কম। ইলেক্ট্রোম্যাগনেটিক পরিবেশের প্রতি অত্যন্ত সংবেদনশীল মেডিকেল ইমেজিং সরঞ্জামগুলির জন্য এটি অত্যন্ত গুরুত্বপূর্ণ (বিশেষ করে এমআরআই-এর আরএফ গ্রহণকারী কয়েল), সুরেলা হস্তক্ষেপের কারণে চিত্রের শিল্পকর্ম এড়িয়ে যায়।

5. দক্ষতা≥99%

উচ্চ দক্ষতা মানে শুধুমাত্র শক্তি সঞ্চয় এবং খরচ কমানো নয়, এর মানে হল যে সরঞ্জামগুলি কম তাপ উৎপন্ন করে, হাসপাতালের শীতাতপনিয়ন্ত্রণ কুলিং সিস্টেমের উপর অতিরিক্ত বোঝা হ্রাস করে৷ বড় হাসপাতালের বিদ্যুৎ বিলে, 3 ফেজ 150KVA SCR স্ট্যাটিক AVR-এর স্ব-ক্ষতি প্রায় নগণ্য হতে পারে।

6. বুদ্ধিমান পর্যবেক্ষণ এবং ব্যক্তিগতকৃত পরামিতি সেটিং

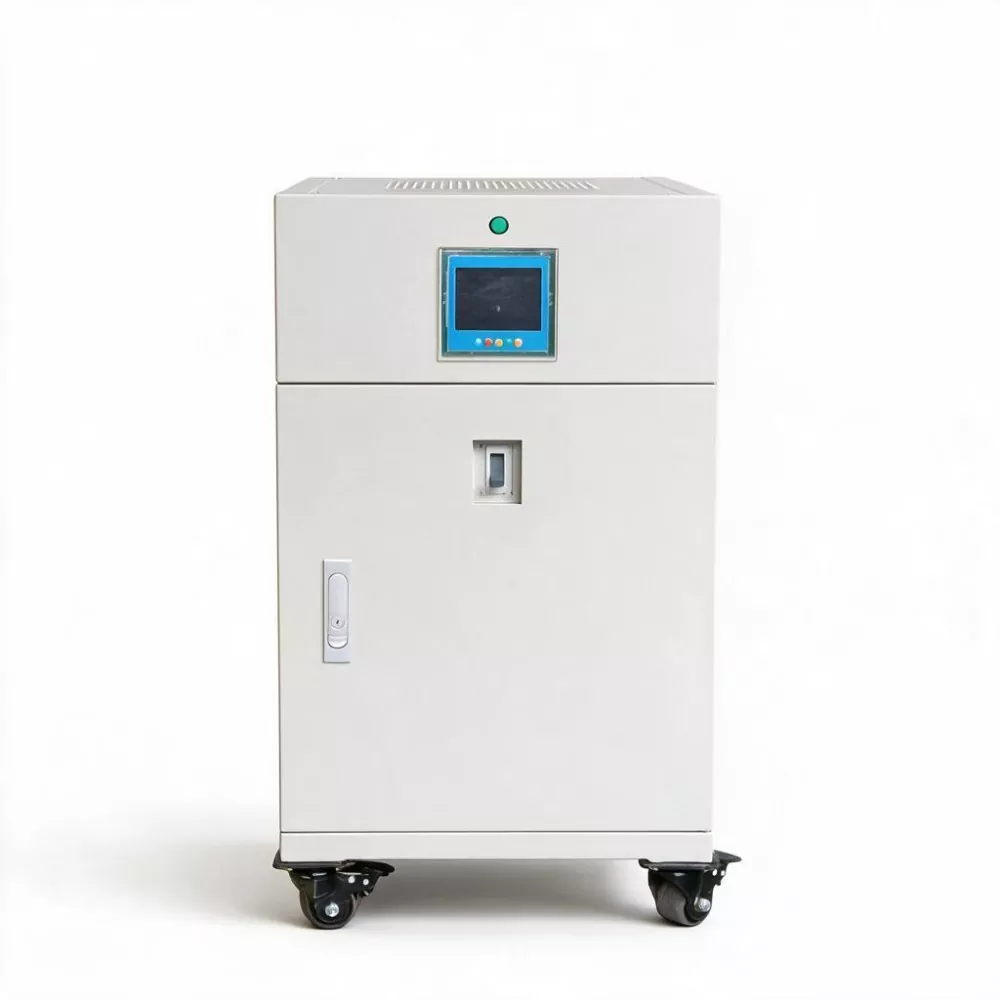

ব্যবহারকারীরা ওভারভোল্টেজ, আন্ডারভোল্টেজ, ওভারকারেন্ট সুরক্ষা থ্রেশহোল্ড এবং ভোল্টেজ স্থিতিশীলতা নির্ভুলতা প্রোগ্রাম এবং সেট করতে পারে। একটি ডিজিটাল LED স্ক্রিন রিয়েল-টাইম থ্রি-ফেজ ভোল্টেজ, কারেন্ট এবং পাওয়ার প্রদর্শন করে। RS485 যোগাযোগ ইন্টারফেস কেন্দ্রীভূত ব্যবস্থাপনা অর্জনের জন্য BAS বা পাওয়ার মনিটরিং সিস্টেমের সাথে সংযোগ সমর্থন করে।

পণ্য অ্যাপ্লিকেশন

1. মেডিকেল ইমেজিং সেন্টার: এমআরআই (ম্যাগনেটিক রেজোন্যান্স ইমেজিং), সিটি (কম্পিউটেড টোমোগ্রাফি), ডিএসএ (ডিজিটাল বিয়োগ অ্যাঞ্জিওগ্রাফি), এবং ডিআর (ডিজিটাল এক্স-রে ফটোগ্রাফি), ইমেজিং গুণমান নিশ্চিত করার মতো বড় ইমেজিং সরঞ্জামগুলির জন্য উচ্চ-বিশুদ্ধতা এবং স্থিতিশীল পাওয়ার সাপ্লাই প্রদান করে।

2. রেডিওথেরাপি বিভাগ: রেডিওথেরাপি সরঞ্জামগুলির নিয়ন্ত্রণ ব্যবস্থা এবং উচ্চ-ফ্রিকোয়েন্সি উত্পাদনকারী ডিভাইসগুলি যেমন লিনিয়ার এক্সিলারেটর, গামা ছুরি এবং প্রোটন চিকিত্সা সিস্টেমগুলিতে স্থিতিশীল শক্তি সরবরাহ করে, চিকিত্সার ডোজগুলির সঠিকতা নিশ্চিত করে৷

3. ল্যাবরেটরি এবং প্যাথলজি বিভাগ: পরীক্ষার ফলাফলের নির্ভুলতা নিশ্চিত করে বড় জৈব রাসায়নিক বিশ্লেষক, ফ্লো সাইটোমিটার, জিন সিকোয়েন্সার এবং ইলেক্ট্রন মাইক্রোস্কোপের মতো নির্ভুল পরীক্ষার সরঞ্জামগুলির জন্য স্থিতিশীল শক্তি সুরক্ষা প্রদান করে।

4. অপারেটিং রুম এবং আইসিইউ: লাইফ সাপোর্ট ইকুইপমেন্ট যেমন অপারেটিং রুম পিউরিফিকেশন এয়ার কন্ডিশনার, অ্যানেস্থেশিয়া মেশিন, মনিটর এবং ভেন্টিলেটরগুলিতে স্থিতিশীল শক্তি সরবরাহ করে, রোগীর নিরাপত্তা নিশ্চিত করে।

5. হাসপাতালের প্রধান বিতরণ কক্ষ: ইমেজিং বিল্ডিং বা মেডিকেল টেকনোলজি বিল্ডিংয়ের জন্য একটি ডেডিকেটেড ইনকামিং লাইন স্টেবিলাইজার হিসাবে কাজ করতে পারে, পুরো বিল্ডিংয়ের সমস্ত চিকিৎসা সরঞ্জামের জন্য কেন্দ্রীভূত ভোল্টেজ নিয়ন্ত্রণ প্রদান করে।

কাস্টমাইজেশন পরিষেবা

KTAC OEM/ODM পরিষেবা প্রদান করে, যার মধ্যে রয়েছে চেহারার রঙ, প্যাকেজিং পদ্ধতি, ইনপুট/আউটপুট ভোল্টেজ পরিসীমা, এবং বিশেষ ফাংশন মডিউল (যেমন EMI ফিল্টার ডিভাইস, লাইটনিং প্রোটেকশন ডিভাইস, RS232/RS485 মনিটরিং ইন্টারফেস) ইত্যাদি। কাস্টমাইজড সমাধানের জন্য আমাদের সাথে যোগাযোগ করুন।

FAQ

1. এমআরআই সরঞ্জামের জন্য নির্দিষ্ট শক্তি প্রয়োজনীয়তা কি?

এমআরআই-এর মূল উপাদান - সুপারকন্ডাক্টিং ম্যাগনেট - অত্যন্ত স্থিতিশীল উত্তেজনা কারেন্টের প্রয়োজন, গ্রেডিয়েন্ট কয়েলগুলির একটি লিনিয়ার গ্রেডিয়েন্ট ক্ষেত্র তৈরি করার জন্য সুনির্দিষ্ট ভোল্টেজের প্রয়োজন, এবং রেডিও ফ্রিকোয়েন্সি সিস্টেমে উদ্দীপিত এবং সংকেত গ্রহণ করার জন্য অত্যন্ত কম হারমোনিক্স সহ একটি পাওয়ার সাপ্লাই প্রয়োজন। যেকোন ভোল্টেজের ওঠানামা এবং সুরেলা হস্তক্ষেপ সরাসরি চিত্রের গুণমানকে প্রভাবিত করবে (ফলে আর্টিফ্যাক্ট বা সংকেত-থেকে-শব্দের অনুপাত হ্রাস) এবং গুরুতর ক্ষেত্রে, এমনকি চুম্বককে অতিরিক্ত গরম করে। SBWZ-150KVA এর ±1% নির্ভুলতা এবং <0.1% বিকৃতির হার সম্পূর্ণরূপে এই প্রয়োজনীয়তাগুলি পূরণ করতে পারে৷

2. যদি হাসপাতালে ইতিমধ্যেই একটি UPS থাকে, তাহলে কি এখনও একটি ভোল্টেজ স্টেবিলাইজার প্রয়োজন?

হ্যাঁ। UPS এর মূল কাজ হল বিদ্যুৎ বিভ্রাট পরিচালনা করা। যদিও এর আউটপুট স্থিতিশীল, UPS এর ইনপুট দিকটিও ভোল্টেজ ওঠানামার জন্য সংবেদনশীল - ঘন ঘন ভোল্টেজের ওঠানামা UPS-এর অভ্যন্তরীণ ব্যাটারির বার্ধক্যকে ত্বরান্বিত করবে এবং প্রতিস্থাপন চক্রকে ছোট করবে (3-5 বছর থেকে 1-2 বছর পর্যন্ত)। UPS-এর সামনের প্রান্তে SBWZ-150KVA স্থাপন করা UPS এবং ব্যাটারির সামগ্রিক আয়ু বাড়াতে পারে এবং হাসপাতালের দীর্ঘমেয়াদী অপারেশন এবং রক্ষণাবেক্ষণের খরচ কমাতে পারে।

3. সরঞ্জামের ব্যর্থতা কি চিকিৎসা সরঞ্জামের অপারেশনকে প্রভাবিত করবে?

নং SBWZ-150KVA এর একটি অন্তর্নির্মিত স্বয়ংক্রিয় বাইপাস ফাংশন রয়েছে। অভ্যন্তরীণ সরঞ্জামের ব্যর্থতা বা ওভারলোডের ক্ষেত্রে, এটি স্বয়ংক্রিয়ভাবে গ্রিড থেকে সরাসরি পাওয়ার সাপ্লাই মোডে স্যুইচ করবে, চিকিৎসা সরঞ্জামের জন্য অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ নিশ্চিত করবে। একই সময়ে, রক্ষণাবেক্ষণ কর্মীদের তাৎক্ষণিকভাবে পরিচালনা করার জন্য সতর্ক করার জন্য প্যানেলে একটি শ্রবণযোগ্য এবং ভিজ্যুয়াল অ্যালার্ম নির্গত হয়। রক্ষণাবেক্ষণ শেষ হওয়ার পরে, অপারেশন বন্ধ না করেই সরঞ্জামগুলিকে স্থিতিশীল ভোল্টেজ মোডে ফিরে যেতে পারে।

4. পুরানো হাসপাতালগুলির বিদ্যুৎ বিতরণ সংস্কারের জন্য এই সরঞ্জামগুলি কি উপযুক্ত?

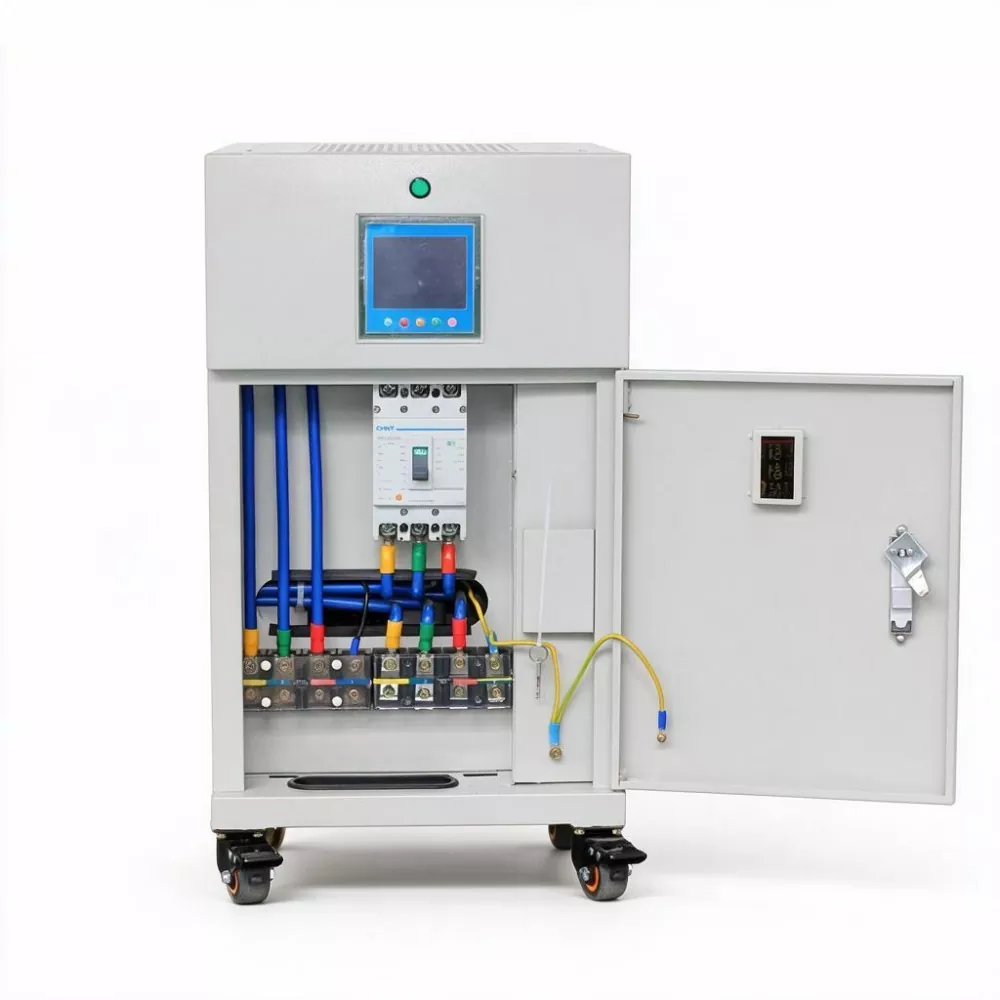

হ্যাঁ। 3 ফেজ 150KVA SCR স্ট্যাটিক AVR স্ট্যান্ডার্ড তিন-ফেজ পাঁচ-তারের সংযোগ গ্রহণ করে। ইনকামিং এবং বহির্গামী লাইন পদ্ধতি অন-সাইট প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে (টপ-ইন-টপ-আউট/বটম-ইন-বটম-আউট/সাইড-ইন-সাইড-আউট)। সীমিত বিদ্যুত বিতরণ স্থান সহ হাসপাতালের জন্য, আমাদের প্রকৌশলীরা সরঞ্জামগুলি মসৃণভাবে ইনস্টল করা হয়েছে তা নিশ্চিত করতে সাইটে তদন্ত এবং আকার অভিযোজন পরিষেবা সরবরাহ করতে পারেন।

5. এই সরঞ্জামের শব্দ মাত্রা কি? এটা কি হাসপাতালের পরিবেশে প্রভাব ফেলবে?

SBWZ-150KVA বুদ্ধিমান তাপমাত্রা-নিয়ন্ত্রিত ফ্যান ব্যবহার করে। যখন লোড হালকা হয় বা পরিবেষ্টিত তাপমাত্রা কম থাকে, তখন ফ্যানগুলি কম গতিতে কাজ করে বা থামে। শব্দ অত্যন্ত কম (55dB এর কম)। এমনকি পূর্ণ-লোড অবস্থার মধ্যেও, গোলমালের মাত্রা হাসপাতালের সরঞ্জাম ঘরের পটভূমির শব্দের চেয়ে অনেক কম এবং এটি হাসপাতালের পরিবেশে হস্তক্ষেপের কারণ হবে না।
