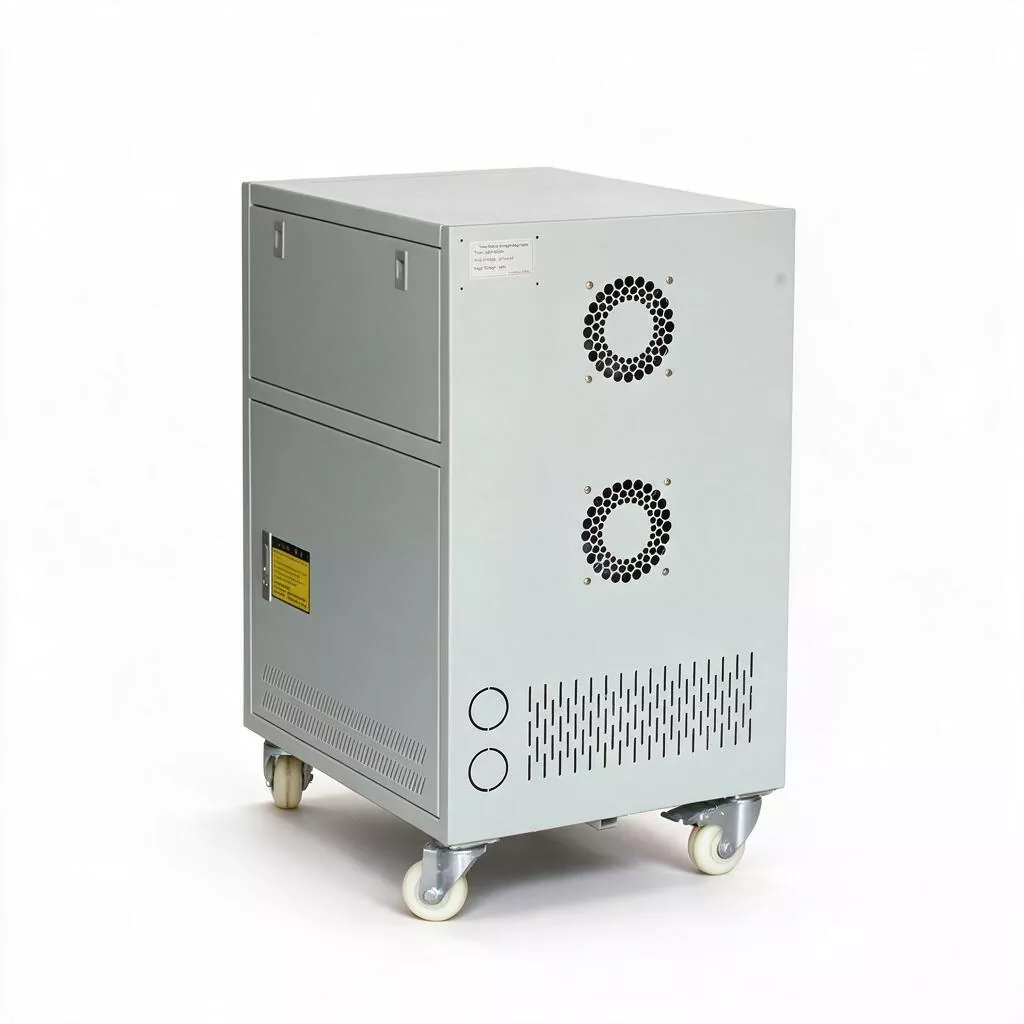

3 ফেজ 100kVA সার্ভো মোটর AVR

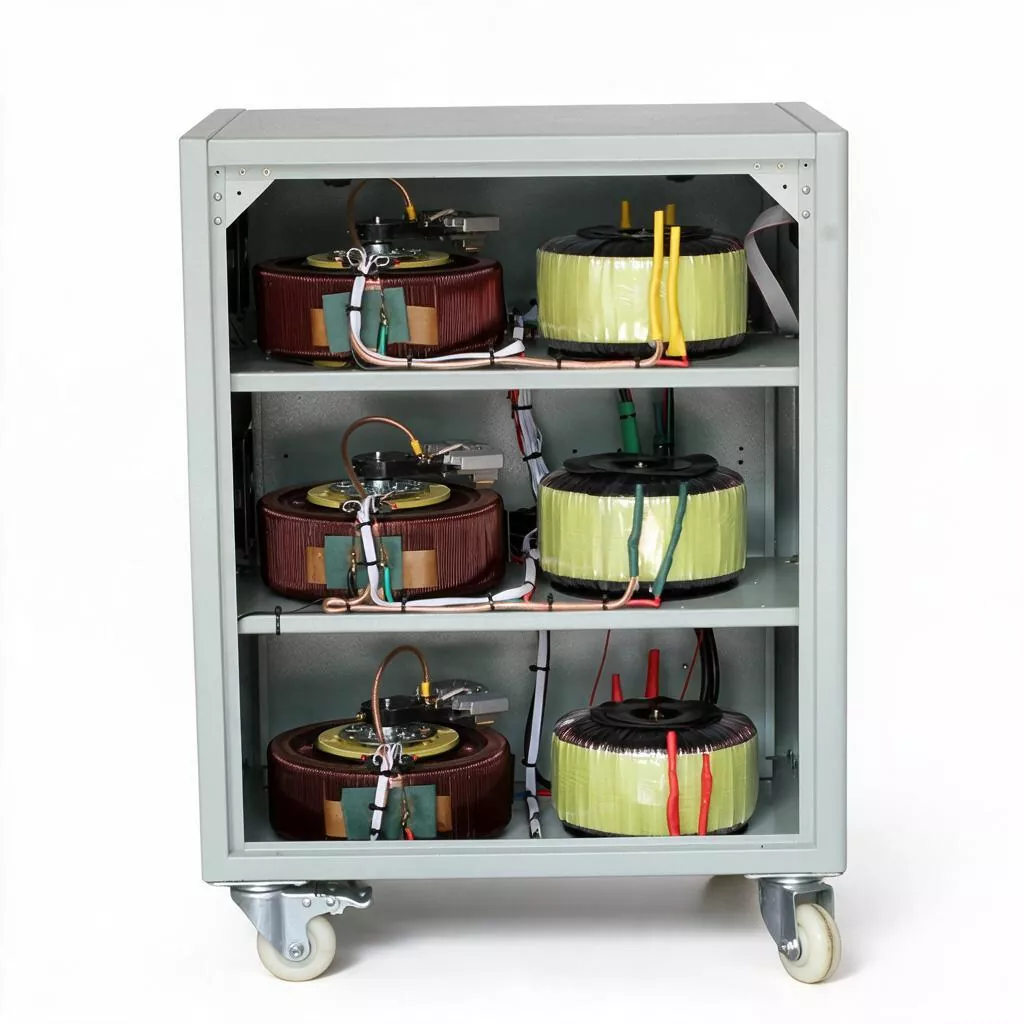

3 ফেজ 100KVA সার্ভো মোটর AVR অভ্যন্তরীণভাবে একটি প্রশস্ত কলাম-টাইপ ভোল্টেজ নিয়ন্ত্রক কয়েল এবং একটি বড় কার্বন ব্রাশ উপাদান দিয়ে সজ্জিত। ইলেক্ট্রোম্যাগনেটিক রিডানড্যান্সি ডিজাইন এটিকে চরম "পাওয়ার ফ্লাকচুয়েশন" ইভেন্টগুলি পরিচালনা করতে সক্ষম করে যেখানে আপস্ট্রিম পাওয়ার গ্রিড অস্থায়ীভাবে রেট করা ভোল্টেজের 60% এ নেমে আসে: ভোল্টেজ পুনরুদ্ধার করার পরে, স্টেবিলাইজার গ্রহণযোগ্য সীমার মধ্যে আউটপুটকে দ্রুত প্রতিক্রিয়া জানাতে পারে এবং স্থিতিশীল করতে পারে, ড্রাইভের নিচের ড্রাইভের ড্রাইভকে স্থগিত করতে এবং স্টপ ড্রাইভের ফ্রিকোয়েন্সি কনভার্ট হতে বাধা দেয়। এলার্ম

একই সময়ে, এর দৈত্যাকার ক্ষতিপূরণ ট্রান্সফরমারের চমৎকার চৌম্বকীয় স্যাচুরেশন বৈশিষ্ট্য রয়েছে, যা একাধিক বড়-শক্তির মোটর (মোট ক্ষমতা প্রায় 80KW) একই সাথে চালু হলে পর্যাপ্ত বর্তমান শক সমর্থন প্রদান করতে পারে, ইলেকট্রনিক সরঞ্জামের বিপরীতে যা তাত্ক্ষণিক ওভারকারেন্ট লকআউট সহজেই ট্রিগার করে।

পণ্য পরামিতি

মূল বৈশিষ্ট্য

1. ডিস্ট্রিবিউশন হাব-লেভেল ক্যাপাসিটি

রেটেড ক্ষমতা 100KVA, রেট করা বর্তমান প্রায় 152A (তিন-ফেজ 380V)। এটি সরাসরি কারখানার প্রধান বিতরণ কক্ষে বা বিল্ডিংয়ের প্রধান ইনকামিং ক্যাবিনেটে ইনস্টল করা যেতে পারে, পুরো ওয়ার্কশপ, পুরো বিল্ডিং বা পার্ক এলাকার জন্য একটি কেন্দ্রীভূত ভোল্টেজ রেগুলেশন নোড হিসাবে কাজ করে। এটি বিতরণ কাঠামোকে সরল করে এবং সমান্তরালভাবে সংযুক্ত একাধিক ছোট-ক্ষমতার ডিভাইসের সমন্বয় ঝুঁকি হ্রাস করে।

2. বিরোধী শক্তি ওঠানামা ক্ষমতা

ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন টাইপ আল্ট্রা-লার্জ ক্যাপাসিটি ট্রান্সফরমারের উপর ভিত্তি করে, এটির অত্যন্ত শক্তিশালী ভোল্টেজ হঠাৎ ড্রপ সহনশীলতা রয়েছে। যখন ইনপুট ভোল্টেজ রেট করা মানের 60% - 70% এ নেমে যায়, তখনও স্টেবিলাইজার স্থিতিশীল আউটপুট বজায় রাখতে পারে, কার্যকরভাবে বজ্রপাতের কারণে সৃষ্ট "বিদ্যুতের ওঠানামা" প্রতিরোধ করে, উপরের-স্তরের সুইচের ক্রিয়া বা বড় লোড স্যুইচিং এবং আন্ডার-ভোলের কারণে সংবেদনশীল যন্ত্রপাতি ট্রিপিং এড়াতে পারে।

3. গতিশীল এবং তাপ স্থায়িত্ব

চরম কাজের অবস্থার জন্য যেখানে একটি বড় ওয়ার্কশপে কয়েক ডজন মোটর একযোগে শুরু হয়, SBW-100KVA স্বল্পমেয়াদী (≤5 সেকেন্ড) স্রোত ট্রিপিং বা বাইপাস না করে রেট করা কারেন্টের কয়েকগুণ সহ্য করতে পারে, সরঞ্জাম গোষ্ঠীর মসৃণ স্ব-শুরু নিশ্চিত করে এবং "ঘন্টা স্তর" থেকে "ঘন্টা স্তর" পর্যন্ত উত্পাদন পুনরুদ্ধারের সময়কে সংকুচিত করে।

4. ভারী-শুল্ক যান্ত্রিক গঠন

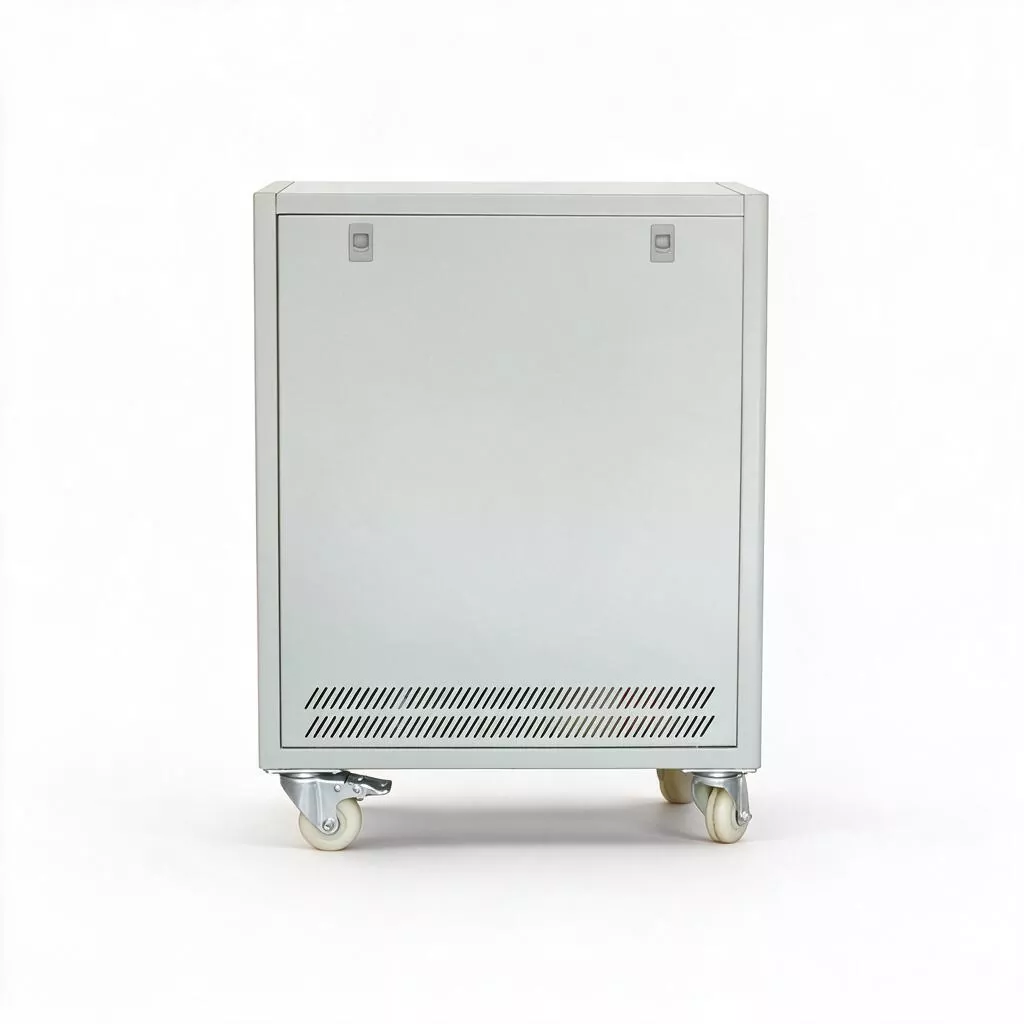

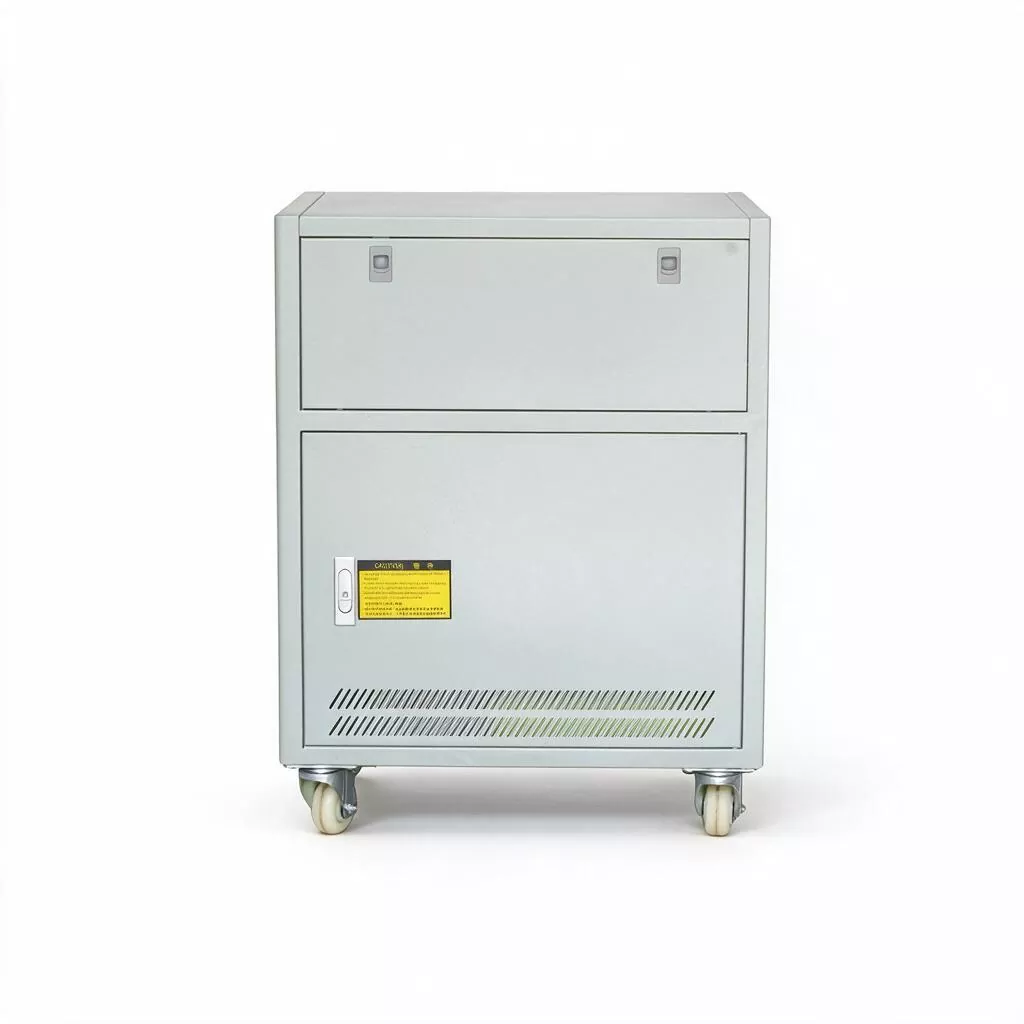

ক্যাবিনেটের আকার হল 700×550×1300mm, যার নেট ওজন 175kg। অভ্যন্তরীণ কাঠামোতে পুরু তামার কয়েল এবং উচ্চ চৌম্বকীয় ব্যাপ্তিযোগ্যতা ভিত্তিক সিলিকন স্টিল শীট কোর ব্যবহার করা হয়, যার একটি নিরোধক স্তর A গ্রেডের। পুরো মেশিনের যান্ত্রিক শক্তি এবং বৈদ্যুতিক মার্জিন যথেষ্ট, এবং নকশা পরিষেবা জীবন 15 বছরের বেশি। পুরো জীবনচক্র জুড়ে মূল উপাদানগুলির বড় আকারের প্রতিস্থাপনের প্রয়োজন নেই।

5. ন্যূনতম রক্ষণাবেক্ষণ নকশা

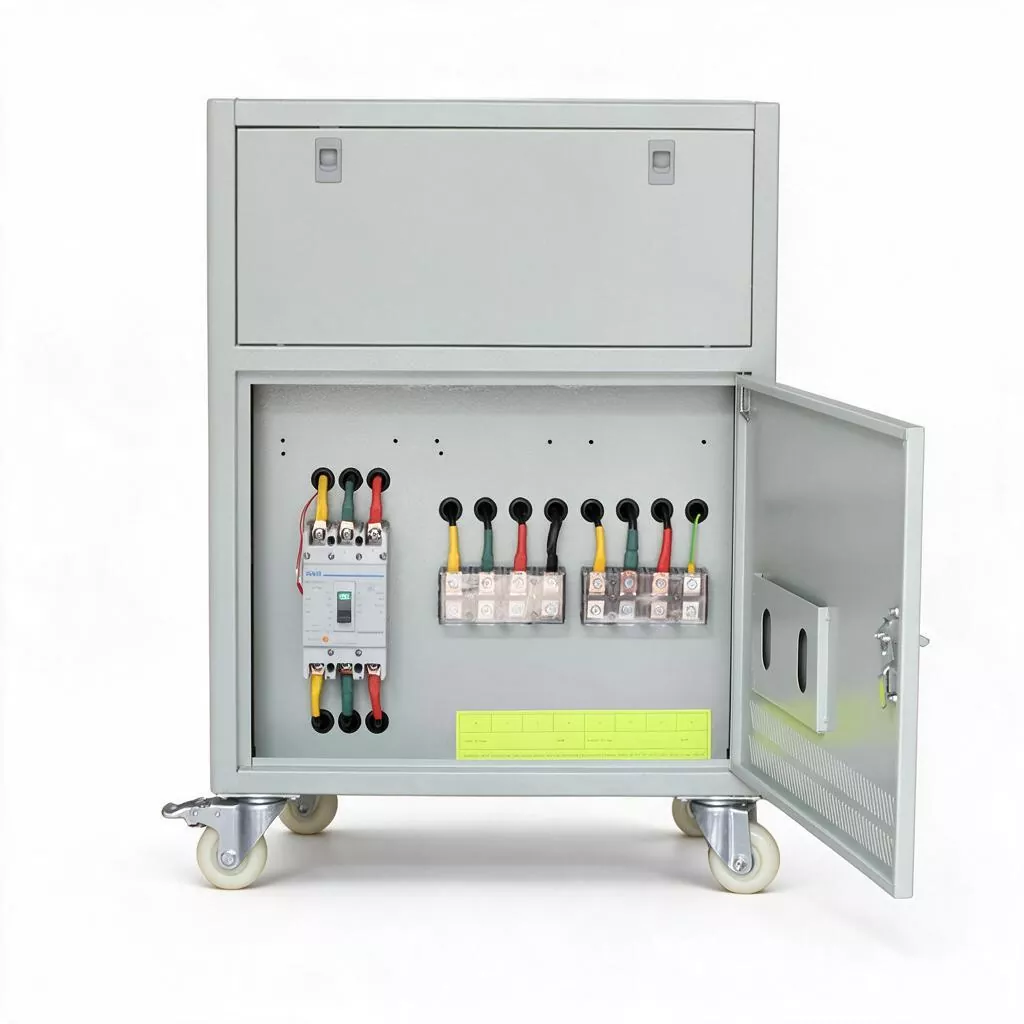

3 ফেজ 100KVA সার্ভো মোটর AVR আন্তর্জাতিক মানের আকারের ড্রয়ার-টাইপ কার্বন ব্রাশ উপাদান গ্রহণ করে, যা ভিজ্যুয়াল পরিদর্শন এবং বিচ্ছিন্ন না করে দ্রুত প্রতিস্থাপনের অনুমতি দেয়; অভ্যন্তরীণ বিন্যাস পরিষ্কার, এবং সংযোগ টার্মিনালগুলি সহজ নিয়মিত আঁটসাঁট এবং ইনফ্রারেড তাপমাত্রা পরিমাপ পরিদর্শনের জন্য স্ট্যান্ডার্ড কপার বাসবার ব্যবহার করে। খুচরা যন্ত্রাংশগুলি অত্যন্ত বহুমুখী, সংক্ষিপ্ত সংগ্রহ চক্র এবং কম খরচে।

6. মাল্টি-স্তরের সুরক্ষা এবং অপ্রয়োজনীয় বাইপাস

বৈদ্যুতিক সুরক্ষার ছয় স্তরের সাথে একত্রিত (ওভারলোড, ওভারভোল্টেজ, আন্ডারভোল্টেজ, শর্ট সার্কিট, ওভারহিটিং, ফেজ লস), এবং ম্যানুয়াল/স্বয়ংক্রিয় ডুয়াল বাইপাস সুইচ দিয়ে সজ্জিত। স্বয়ংক্রিয় বাইপাস সুইচগুলি লোডের জন্য অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ নিশ্চিত করতে অভ্যন্তরীণ অস্বাভাবিকতার ক্ষেত্রে তাত্ক্ষণিকভাবে সুইচ করতে পারে; ম্যানুয়াল বাইপাসটি উত্পাদন বাধা ছাড়াই সরঞ্জাম রক্ষণাবেক্ষণের জন্য সুবিধাজনক, বড় উদ্যোগগুলির জন্য অবিচ্ছিন্ন উত্পাদনের প্রয়োজনীয়তা পূরণ করে।

7. বুদ্ধিমান পর্যবেক্ষণ ইন্টারফেস

স্ট্যান্ডার্ড RS485 যোগাযোগ ইন্টারফেস (Modbus-RTU প্রোটোকল), এবং ঐচ্ছিক ইথারনেট যোগাযোগ মডিউল। এটি ইনপুট/আউটপুট ভোল্টেজ, লোড রেট, অভ্যন্তরীণ তাপমাত্রা, অ্যালার্ম ইভেন্ট এবং অন্যান্য অপারেশন ডেটা রিয়েল টাইমে উপরের কম্পিউটার সিস্টেমে আপলোড করতে পারে, অপারেশন এবং রক্ষণাবেক্ষণ কেন্দ্র দ্বারা কেন্দ্রীভূত পর্যবেক্ষণ এবং ত্রুটি সতর্কতা অর্জন করতে পারে।

পণ্য অ্যাপ্লিকেশন

1. বড় আকারের অটোমোবাইল উত্পাদন এবং ভারী শিল্প স্ট্যাম্পিং ওয়ার্কশপ: 1000T এবং তার উপরে স্ট্যাম্পিং লাইন, ওয়েল্ডিং রোবট ক্লাস্টার এবং বড় আকারের পেইন্টিং ওয়ার্কশপের জন্য মোট ইনকামিং লাইন ভোল্টেজ স্থিতিশীলতা প্রদান করুন, স্ট্যাম্পিং চক্র এবং ঢালাইয়ের গুণমানে ধারাবাহিকতা নিশ্চিত করুন।

2. টারশিয়ারি হাসপাতাল এবং মেডিকেল পার্ক: হাসপাতালের প্রধান বিতরণ কক্ষে ইনস্টল করা, ইমেজিং কেন্দ্রগুলির জন্য কেন্দ্রীভূত পাওয়ার সাপ্লাই ম্যানেজমেন্ট প্রদান করে (একাধিক MRI, CT, DSA), অপারেটিং রুম বিশুদ্ধকরণ এয়ার কন্ডিশনার, এবং সেন্ট্রাল সাপ্লাই রুমে বড় আকারের জীবাণুমুক্তকরণ সরঞ্জাম, রোগীর নিরাপত্তা নিশ্চিত করে এবং সরঞ্জাম সম্পদের নিরাপত্তা নিশ্চিত করে।

3. আঞ্চলিক-স্তরের ডেটা সেন্টার এবং যোগাযোগ হাব: মাঝারি আকারের IDC কম্পিউটার রুম বা প্রাদেশিক যোগাযোগ কনভারজেন্স কম্পিউটার রুমের ইনকামিং লাইন সাইডে অবস্থিত, উচ্চ-ফ্রিকোয়েন্সি স্যুইচিং পাওয়ার সাপ্লাই এবং নির্ভুলতা এয়ার কন্ডিশনার এবং ইউপিএস কম্প্রেসারের লাইফ স্প্যান প্রসারিত করার জন্য ফ্রন্ট-এন্ড ভোল্টেজ ওঠানামার প্রভাব হ্রাস করে।

4. বড় বাণিজ্যিক কমপ্লেক্স এবং প্রদর্শনী কেন্দ্র: আলোর শক্তি, কেন্দ্রীয় এয়ার কন্ডিশনার প্রধান ইউনিট, পাঁচতারা হোটেলে এসকেলেটর সিস্টেম, বড় শপিং সেন্টার এবং আন্তর্জাতিক প্রদর্শনী কেন্দ্রগুলির জন্য সম্পূর্ণ-রেঞ্জের ভোল্টেজ স্থিতিশীলতা প্রদান করুন, গ্রাহকের অভিযোগ এড়ানো এবং ভোল্টেজ ওঠানামার কারণে অপারেশনাল ক্ষতি।

5. মিউনিসিপ্যাল ​​ওয়াটার সাপ্লাই এবং স্যুয়ারেজ ট্রিটমেন্ট: শহুরে জল সরবরাহ পাম্প রুম এবং বড় স্যুয়ারেজ ট্রিটমেন্ট প্ল্যান্টের বায়ুচলাচল ফ্যান রুমের ইনকামিং লাইনের প্রান্তে ইনস্টল করা হয়েছে, বর্ষায় পাওয়ার গ্রিড ওঠানামার সময় জনসাধারণের পরিষেবার জন্য গুরুত্বপূর্ণ অবকাঠামোর অবিচ্ছিন্ন এবং নিরবচ্ছিন্ন অপারেশন নিশ্চিত করে।

6. বড় কোল্ড স্টোরেজ এবং খাদ্য প্রক্রিয়াকরণ: অ্যামোনিয়া রেফ্রিজারেশন কম্প্রেসার গ্রুপ, দ্রুত হিমায়িত টানেল ফ্যান এবং স্বয়ংক্রিয় প্যাকেজিং লাইনের পাওয়ার ডিস্ট্রিবিউশন সিস্টেমের জন্য ভোল্টেজ স্থিতিশীলতা সুরক্ষা প্রদান করে, অস্বাভাবিক ভোল্টেজকে ঠান্ডা স্টোরেজে তাপমাত্রার পতন ঘটাতে বাধা দেয় এবং এর ফলে বিশাল ক্ষতি হয়।

কেন এই 3 ফেজ সার্ভো মোটর AVR বেছে নিন?

1. 3 ফেজ 100KVA সার্ভো মোটর AVR অল-কপার কয়েল উইন্ডিং এবং হাই-গ্রেড এ-লেভেল ইনসুলেশন সিস্টেম ব্যবহার করে। প্রকৃত তামা এবং লোহার ব্যবহার শিল্পের গড় মাত্রা ছাড়িয়ে গেছে, যা সম্পূর্ণ-লোড অবস্থায় অত্যন্ত কম হিস্টেরেসিস এবং এডি কারেন্ট লস (দক্ষতা ≥ 96%) নিশ্চিত করে। এর একমাত্র দুর্বল উপাদান - কার্বন ব্রাশ - আন্তর্জাতিক মান-আকারের তামা-গ্রাফাইট উপাদান ব্যবহার করে, যার প্রতিস্থাপন চক্র 3-5 বছর পর্যন্ত, এবং খুচরা যন্ত্রাংশগুলি অত্যন্ত বহুমুখী, খুব কম এককালীন প্রতিস্থাপন খরচ সহ।

2. সামগ্রিক নকশা পর্যাপ্ত বৈদ্যুতিক এবং যান্ত্রিক মার্জিন সংরক্ষণ করে, "কাউন্টডাউন-স্টাইল" ব্যর্থতার সমস্যাগুলিকে দূর করে যা পাওয়ার ইলেকট্রনিক সরঞ্জাম যেমন ইলেক্ট্রোলাইটিক ক্যাপাসিটর শুকিয়ে যাওয়া এবং পরিষেবা জীবনের সময় IGBT মডিউল বার্ধক্যের সম্মুখীন হয়৷ আর্থিক বিভাগের জন্য, এটি একটি স্থির সম্পদ যা 15 বছরেরও বেশি সময় ধরে অবমূল্যায়ন করা যেতে পারে, একটি অত্যন্ত প্রতিযোগিতামূলক বার্ষিক পরিশোধিত খরচ সহ।

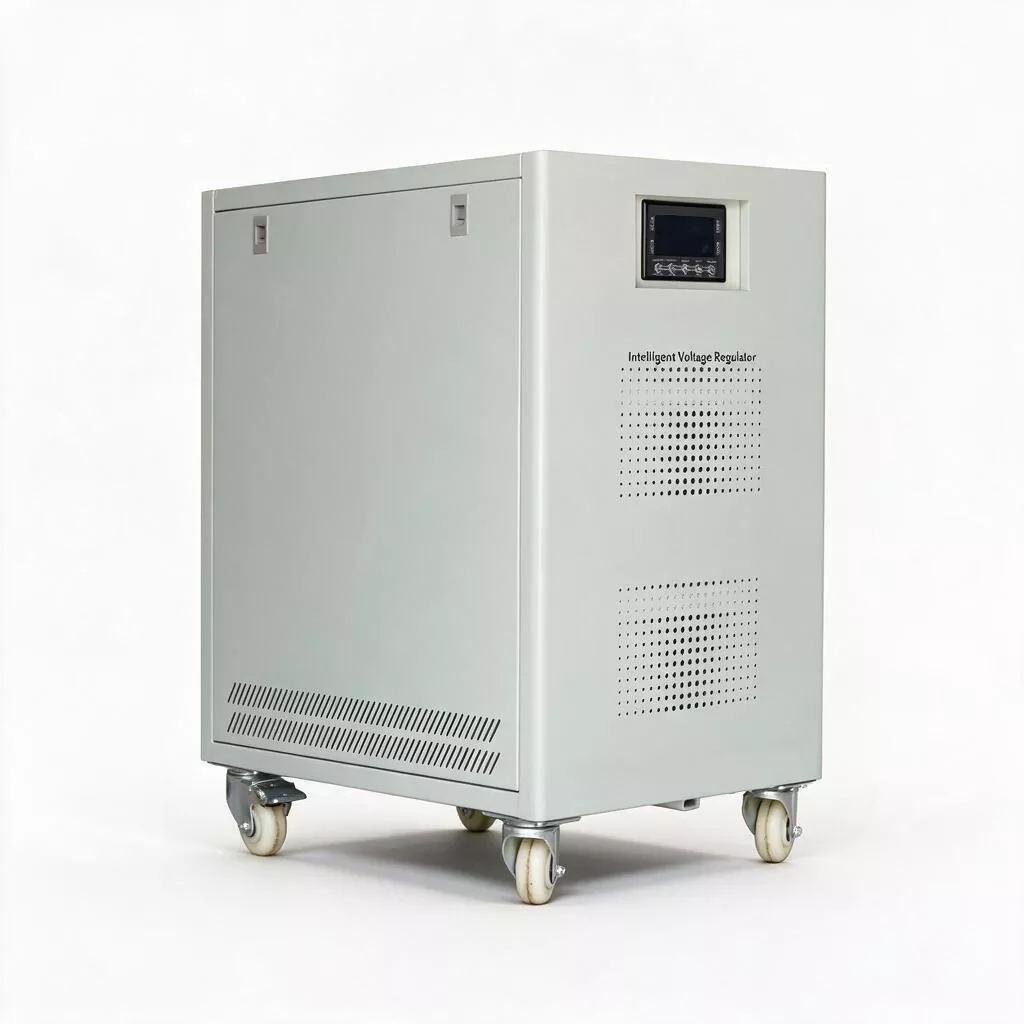

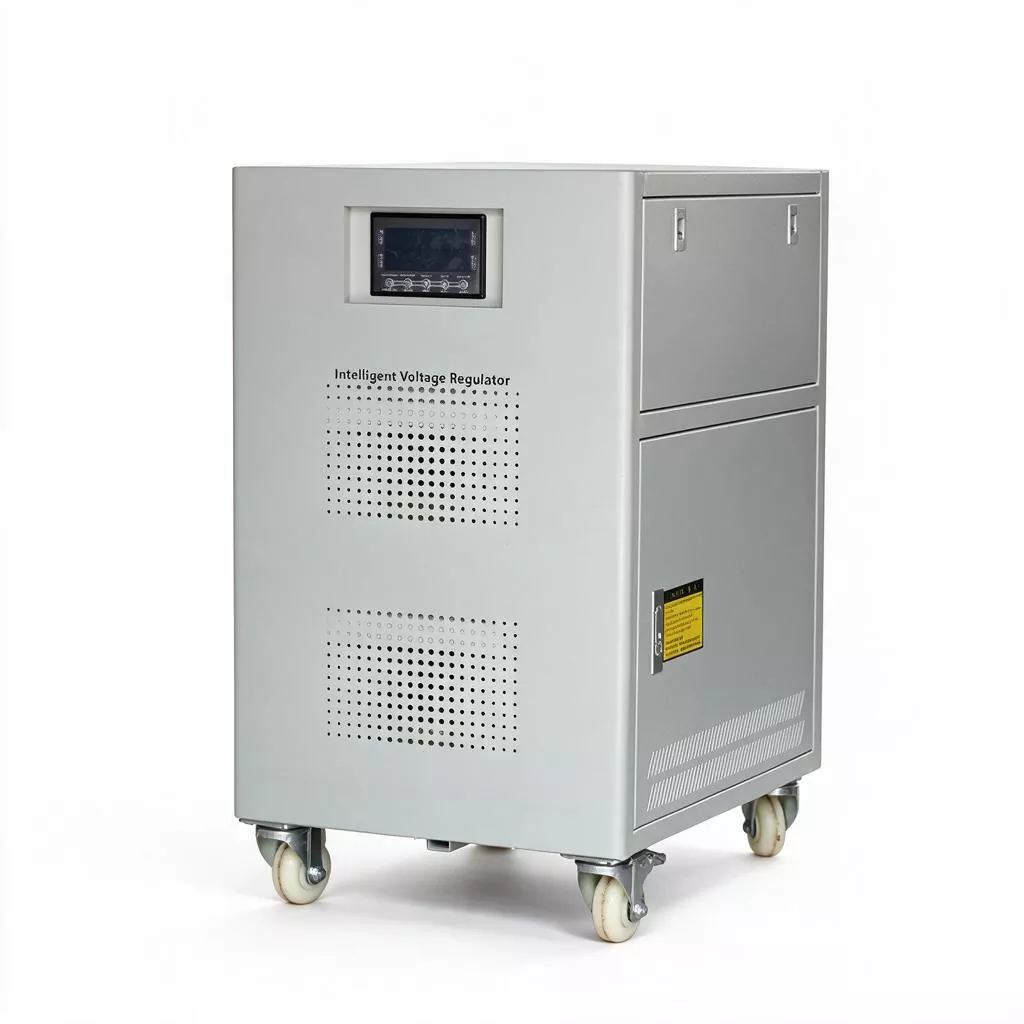

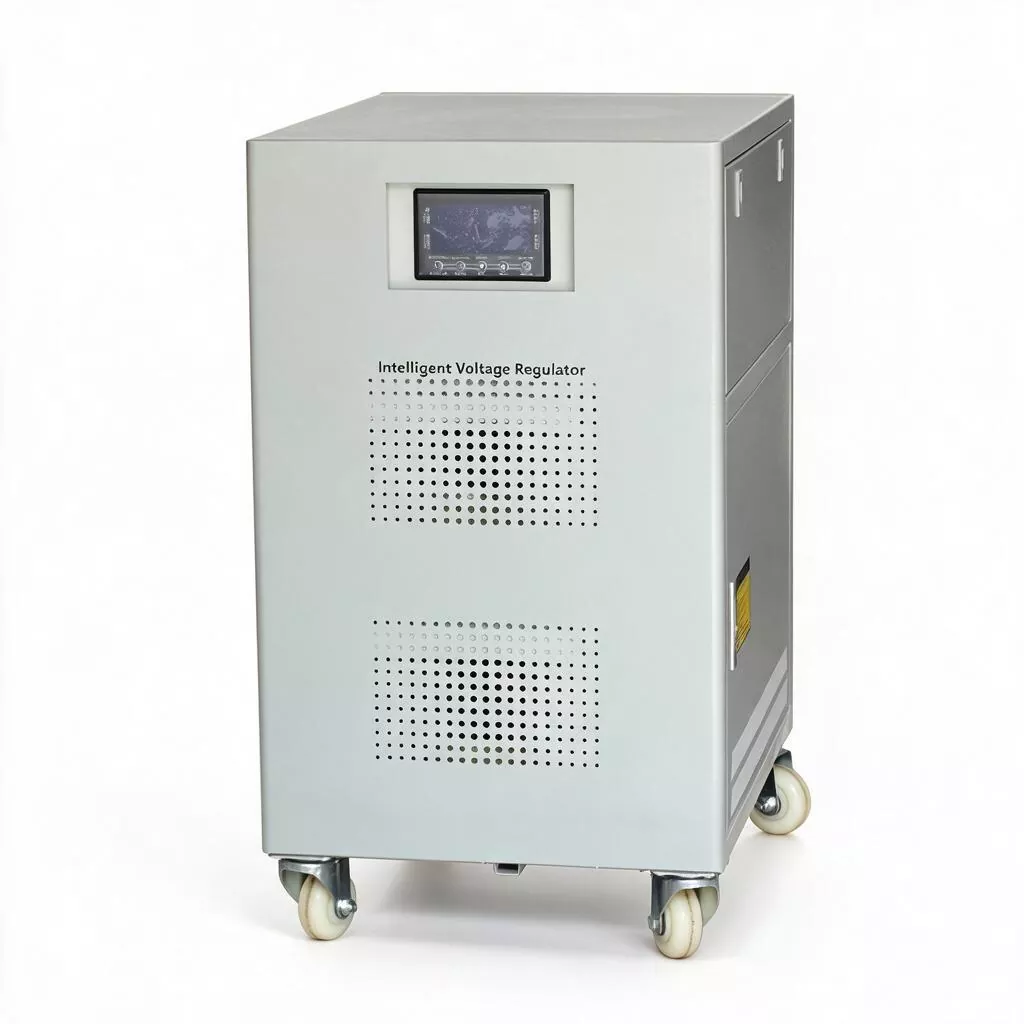

3. 100KVA মডেলের স্ট্রাকচারাল ডিজাইন বৃহৎ-স্কেল ব্যবহারকারীদের ব্যবহারিক প্রয়োজনগুলি সম্পূর্ণরূপে বিবেচনা করে: আগত লাইনের প্রধান সার্কিট সংযোগ বিচ্ছিন্ন করার প্রয়োজন ছাড়াই, কার্বন ব্রাশ পরিদর্শন এবং প্রতিস্থাপনের 20 মিনিটের মধ্যে সম্পন্ন করা সাইড-ওপেনিং রক্ষণাবেক্ষণের দরজা এবং ড্রয়ার-টাইপ কার্বন ব্রাশ ফ্রেম গ্রহণ করে; বড়-স্ক্রীনের LED ডিজিটাল মিটার এবং ফল্ট কোড নির্দেশক দিয়ে সজ্জিত, একজন প্রথম সারির ইলেকট্রিশিয়ানকে দ্রুত সমস্যাটি সনাক্ত করতে দেয়; সংরক্ষিত RS485 যোগাযোগ ইন্টারফেসগুলি DCS বা পাওয়ার মনিটরিং সিস্টেমের সাথে সংযোগ সমর্থন করে, দূরবর্তী পরিমাপ, দূরবর্তী সংকেত এবং দূরবর্তী নিয়ন্ত্রণ সক্ষম করে।

কাস্টমাইজেশন পরিষেবা

KTAC OEM/ODM পরিষেবা প্রদান করে, যার মধ্যে রয়েছে চেহারার রঙ, প্যাকেজিং পদ্ধতি, ইনপুট/আউটপুট ভোল্টেজ পরিসীমা, এবং বিশেষ ফাংশন মডিউল (যেমন EMI ফিল্টার ডিভাইস, লাইটনিং প্রোটেকশন ডিভাইস, RS232/RS485 মনিটরিং ইন্টারফেস) ইত্যাদি। কাস্টমাইজড সমাধানের জন্য আমাদের সাথে যোগাযোগ করুন।

FAQ

1. 100KVA স্টেবিলাইজারের রেট করা কারেন্ট কি? ফ্রন্ট-এন্ড ইনকামিং তারের জন্য প্রয়োজনীয়তা কি?

তিন-ফেজ 380V স্টেবিলাইজারের রেট করা বর্তমান প্রায় 152A। স্টেবিলাইজারের কার্যক্ষমতার ক্ষতি (প্রায় 4%) এবং সম্ভাব্য স্বল্প-মেয়াদী ওভারলোড বিবেচনা করে, 3 ফেজ 100KVA সার্ভো মোটর AVR কে সামনের প্রান্তে 200A এর কম ক্ষমতা সহ একটি মোল্ডেড কেস সার্কিট ব্রেকার (MCCB) কনফিগার করার সুপারিশ করা হয়। ইনকামিং ক্যাবলকে YJV 3×70mm² + 2×35mm² বা উচ্চতর স্পেসিফিকেশন (তামার কোর) ব্যবহার করার পরামর্শ দেওয়া হয় এবং ভোল্টেজ ড্রপ গণনা করার জন্য প্রকৃত পাড়া দূরত্ব (≤50 মিটার) এর উপর ভিত্তি করে নির্দিষ্ট নির্বাচন যাচাই করা উচিত। আমরা আপনাকে একটি বিনামূল্যে তারের নির্বাচন গণনা শীট প্রদান করতে পারেন.

2. ফ্রন্ট-এন্ড ট্রান্সফরমারের (যেমন 1250KVA) সাথে এই সরঞ্জামটি কীভাবে মেলে?

SBW-100KVA 500KVA থেকে 1600KVA ক্ষমতার ট্রান্সফরমারগুলির নিম্ন-ভোল্টেজ সাইড প্রধান ফিডার শাখার জন্য উপযুক্ত। এটি ট্রান্সফরমার এবং ওয়ার্কশপ লোডের মধ্যে ঢোকানো "স্থিরকরণ বিচ্ছিন্নকরণ স্তর" হিসাবে কাজ করে। স্টেবিলাইজারের সামনের প্রান্তে একটি আইসোলেশন সার্কিট ব্রেকার এবং একটি লাইটনিং অ্যারেস্টার ইনস্টল করার এবং গ্রেডেড সুরক্ষা অর্জনের জন্য ওয়ার্কশপের বিভিন্ন প্রক্রিয়া অনুসারে পিছনের প্রান্তে বিভিন্ন প্রক্রিয়া অঞ্চলের জন্য বিতরণ ক্যাবিনেটগুলি কনফিগার করার পরামর্শ দেওয়া হয়।

3. "অ্যান্টি-ভাইব্রেশন শক" ক্ষমতার নির্দিষ্ট স্তর কী?

যখন ইনপুট ভোল্টেজ 100ms (যেমন, 228V) এর মধ্যে রেট করা মানের 60% এ নেমে যায়, তখন SBW-100KVA-এর আউটপুট ভোল্টেজ এখনও ±3% (অর্থাৎ, 369V - 392V) এর মধ্যে বজায় রাখতে পারে। এটি পিছন-এন্ড ফ্রিকোয়েন্সি রূপান্তরকারী এবং কন্টাক্টরদের ব্যস্ততা বজায় রাখার জন্য অত্যন্ত গুরুত্বপূর্ণ। দীর্ঘ সময়ের গভীর ড্রপের জন্য, সমন্বিত প্রতিক্রিয়ার জন্য ফ্রন্ট-এন্ড ATS এবং জেনারেটর সিস্টেমকে একত্রিত করা প্রয়োজন। আমরা একটি সামগ্রিক পাওয়ার সাপ্লাই ধারাবাহিকতা সমাধান প্রদান করতে পারেন.

4. প্রধান ওভারহল চক্র এবং প্রধান খুচরা যন্ত্রাংশ প্রতিস্থাপনের খরচ কিভাবে হয়?

প্রতি 5 বছরে একটি ব্যাপক রক্ষণাবেক্ষণ পরিচালনা করার পরামর্শ দেওয়া হয় (কার্বন ব্রাশ প্রতিস্থাপন, ভারবহন তৈলাক্তকরণ, টার্মিনাল শক্ত করা এবং নিরোধক পরীক্ষা সহ)। কার্বন ব্রাশ সমাবেশ একমাত্র নিয়মিত ব্যবহারযোগ্য, এবং ব্যাচ প্রতিস্থাপনের খরচ ইলেকট্রনিক স্টেবিলাইজারের সম্পূর্ণ পাওয়ার বোর্ড প্রতিস্থাপনের খরচের তুলনায় অনেক কম। মেশিনের সামগ্রিক নকশা জীবন> 15 বছর, এবং মূল ট্রান্সফরমার 20 বছরেরও বেশি সময় ধরে কাজ করতে পারে।

5. কিভাবে ডুয়াল-বাইপাস ফাংশন প্রকৃত অপারেশনে ক্রমাগত উত্পাদন নিশ্চিত করে?

সরঞ্জাম প্যানেলে একটি "স্থিরকরণ/বাইপাস" নির্বাচন সুইচ রয়েছে। রক্ষণাবেক্ষণের প্রয়োজন হলে, সুইচটিকে "বাইপাস" অবস্থানে স্যুইচ করুন (এই সময়ে, অভ্যন্তরীণ যোগাযোগকারী সরাসরি লোডটিকে মেইন পাওয়ারের সাথে সংযুক্ত করবে), স্টেবিলাইজার বডিটি রক্ষণাবেক্ষণের জন্য নিরাপদে বন্ধ করা যেতে পারে এবং লোড পাওয়ার সাপ্লাই বাধাগ্রস্ত হবে না। রক্ষণাবেক্ষণ সম্পন্ন হওয়ার পরে, "স্থিরকরণ" মোডে ফিরে যান। সম্পূর্ণ প্রক্রিয়াটি নন-স্টপ প্রোডাকশন অপারেশনকে সমর্থন করে, তবে এটি অবশ্যই একজন প্রত্যয়িত ইলেক্ট্রিশিয়ান দ্বারা সঞ্চালিত হতে হবে।

6. 175 কেজি ওজনের জন্য ইনস্টলেশন গ্রাউন্ডের জন্য কোন বিশেষ প্রয়োজন আছে কি?

সরঞ্জামটিতে একটি লোড-ভারবহন বেস এবং চারটি ইনস্টলেশন ফিক্সিং গর্ত রয়েছে। একটি নিয়মিত সিমেন্ট মেঝে জন্য, এটি সরাসরি স্থাপন এবং ইনস্টল করা যেতে পারে; একটি ওভারহেড অ্যান্টি-স্ট্যাটিক ফ্লোর বা ফ্লোর স্ল্যাবের জন্য, কাঠামোগত বিম এবং কলামগুলিতে ওজন বিতরণ করার জন্য সরঞ্জামের নীচে একটি 10# চ্যানেল ইস্পাত লোড-বেয়ারিং বেস ইনস্টল করার পরামর্শ দেওয়া হয়। আমাদের ইনস্টলেশন অঙ্কন স্পষ্টভাবে লোড প্রয়োজনীয়তা এবং নির্দিষ্ট মাত্রা নির্দেশ করবে.
