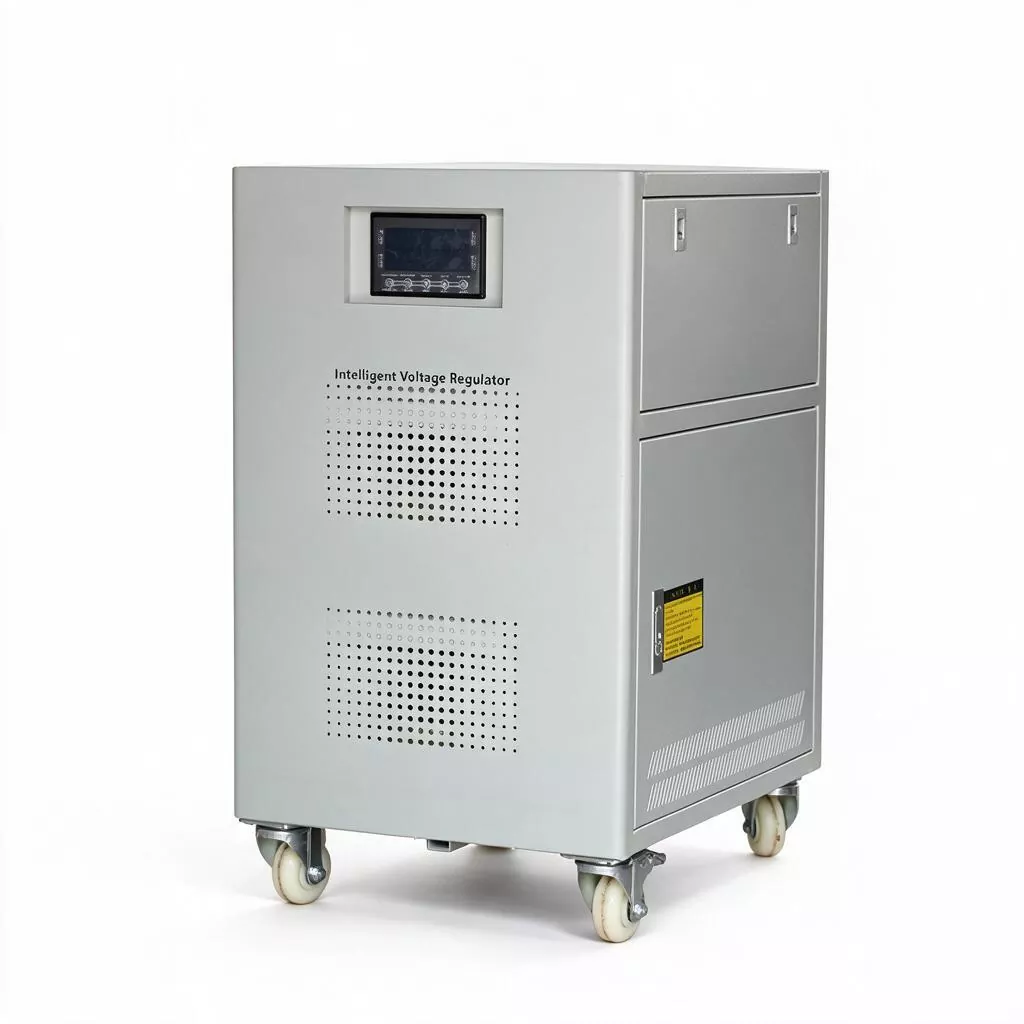

3 ফেজ 20kVA সার্ভো মোটর AVR

আধুনিক উৎপাদনে প্রতিযোগিতা মূলত সামগ্রিক সরঞ্জাম দক্ষতা (OEE) এর একটি প্রতিযোগিতা। OEE কে প্রভাবিত করে এমন অনেক কারণের মধ্যে, পাওয়ারের গুণমানকে প্রায়শই উপেক্ষা করা হয়, তবুও এটি প্রায়শই অপরিকল্পিত ডাউনটাইমের পিছনে একটি প্রাথমিক অপরাধী।

ভোল্টেজ স্যাগগুলি PLC কন্ট্রোল প্রোগ্রামগুলিকে ব্যাহত করতে পারে এবং সার্ভো ড্রাইভে অ্যালার্ম শাটডাউন ট্রিগার করতে পারে; টেকসই উচ্চ ভোল্টেজ মোটর নিরোধক বার্ধক্যকে ত্বরান্বিত করে এবং VFD DC-বাস ক্যাপাসিটারের আয়ুষ্কালকে ছোট করে; এবং থ্রি-ফেজ ভারসাম্যহীনতার কারণে মোটর টর্ক রিপল হয়, যা মেশিনিং নির্ভুলতার সাথে আপস করে।

এন্ট্রি-লেভেল 10KVA বা মধ্যবর্তী 15KVA মডেলের তুলনায়, 3 ফেজ 20KVA সার্ভো মোটর AVR শুধুমাত্র মোটর এবং কম্প্রেসারের মতো ইন্ডাকটিভ লোড শুরু করার সাথে যুক্ত উচ্চ ইনরাশ স্রোত (সাধারণত 5-7 গুণ রেট করা) পরিচালনা করে না, তবে এটির স্বতন্ত্রভাবে তিনটি ভারসাম্যের সময় স্বতন্ত্রভাবে ভারসাম্য বজায় রাখার জন্য ধন্যবাদ। আকস্মিক একক-ফেজ লোড ওঠানামা, সমগ্র উত্পাদন লাইন অবিচ্ছিন্ন থাকা নিশ্চিত করে।

পণ্য পরামিতি

অন্যান্য পণ্যের তুলনায় সুবিধা কি?

সিস্টেমের সামঞ্জস্যের ক্ষেত্রে, 20KVA ক্ষমতা প্রায় 30A (3-ফেজ 380V) রেট করা কারেন্টের সাথে মিলে যায়, এটি বাজারে 40A (বা নিম্ন) সার্কিট ব্রেকার এবং কন্টাক্টরগুলির জন্য একটি নিখুঁত মিল তৈরি করে, যা ব্যয়বহুল বিদ্যুৎ বিতরণ ক্যাবিনেট আপগ্রেডের প্রয়োজনীয়তা দূর করে।

অধিকন্তু, 3-ফেজ 20KVA সার্ভো মোটর AVR 10KVA এবং 15KVA মডেলের মতো একই মাত্রা (500×380×670mm) এবং ওজন (82kg) শেয়ার করে। ফুটপ্রিন্ট এবং স্ট্রাকচারাল লোডের প্রয়োজনীয়তার এই সামঞ্জস্য গ্রাহকদের তাদের বিদ্যমান লেআউট পরিবর্তন না করেই উচ্চ ক্ষমতায় আপগ্রেড করতে দেয়, একই সাথে ভবিষ্যতে আরও এক বা দুটি মেশিন যোগ করার জন্য পর্যাপ্ত পাওয়ার হেডরুম সুরক্ষিত করে।

3 ফেজ 20KVA সার্ভো মোটর AVR সার্ভো-মোটর কাঠামোর অন্তর্নিহিত সুবিধাগুলি উত্তরাধিকার সূত্রে পায়: উচ্চ প্রভাব প্রতিরোধ, ভঙ্গুর পাওয়ার ইলেকট্রনিক্সের সাথে যুক্ত ঝুঁকি থেকে মুক্তি এবং কম খরচে, সহজ কার্বন ব্রাশ প্রতিস্থাপন। একটি বুদ্ধিমান তাপমাত্রা-নিয়ন্ত্রিত ফ্যান এবং একটি মাল্টি-লেয়ার সুরক্ষা সিস্টেমের সাথে সজ্জিত, এই মডেলটি অবিচ্ছিন্ন 24-ঘন্টা, তিন-শিফট উত্পাদন পরিবেশের জন্য ডিজাইন করা হয়েছে, এটিকে বিশেষ করে অ্যাসেম্বলি লাইন অপারেশনের জন্য উপযুক্ত করে তোলে যা উচ্চ পাওয়ার সাপ্লাই ধারাবাহিকতার দাবি করে।

মূল বৈশিষ্ট্য

1. সর্বোত্তম ক্ষমতা পজিশনিং

20KVA রেটেড পাওয়ার সঠিকভাবে 15KVA এবং 30KVA মডেলের মধ্যে বাজারের ব্যবধান পূরণ করে। আনুমানিক 15-18KW এর মোট ইনস্টল ক্ষমতা সহ লোড গ্রুপগুলির জন্য, 20KVA ইউনিট একটি যুক্তিসঙ্গত 10%-15% মার্জিন প্রদান করে। এটি অত্যধিক ক্ষমতার কারণে হালকা-লোড জোনে অপারেটিং এর অদক্ষতা এড়াতে সহজে মোটর স্টার্টআপ সার্জগুলি পরিচালনা করতে দেয়, স্টেবিলাইজারটি তার সর্বোচ্চ দক্ষতা সীমার মধ্যে (60%–80% লোড) ধারাবাহিকভাবে চলে তা নিশ্চিত করে।

2. উৎপাদনের ধারাবাহিকতা নিশ্চিত করা

এটি ±20% এর একটি বিস্তৃত ইনপুট ভোল্টেজ সহনশীলতা বৈশিষ্ট্যযুক্ত; স্টেবিলাইজার একটি স্থিতিশীল আউটপুট বজায় রাখে এমনকি যখন গ্রিড ভোল্টেজ 304V এ নেমে যায় বা 456V এ স্পাইক হয়। এক সেকেন্ডেরও কম সময়ের প্রতিক্রিয়ার সাথে, এটি কার্যকরভাবে বজ্রঝড়ের ঋতুতে ভোল্টেজের ঝিকিমিকি এবং ভারী যন্ত্রপাতি স্যুইচ করার কারণে ভোল্টেজের ওঠানামাকে কার্যকরভাবে প্রশমিত করে, বিদ্যুৎ সরবরাহে বাধার ঝুঁকি কমিয়ে দেয়।

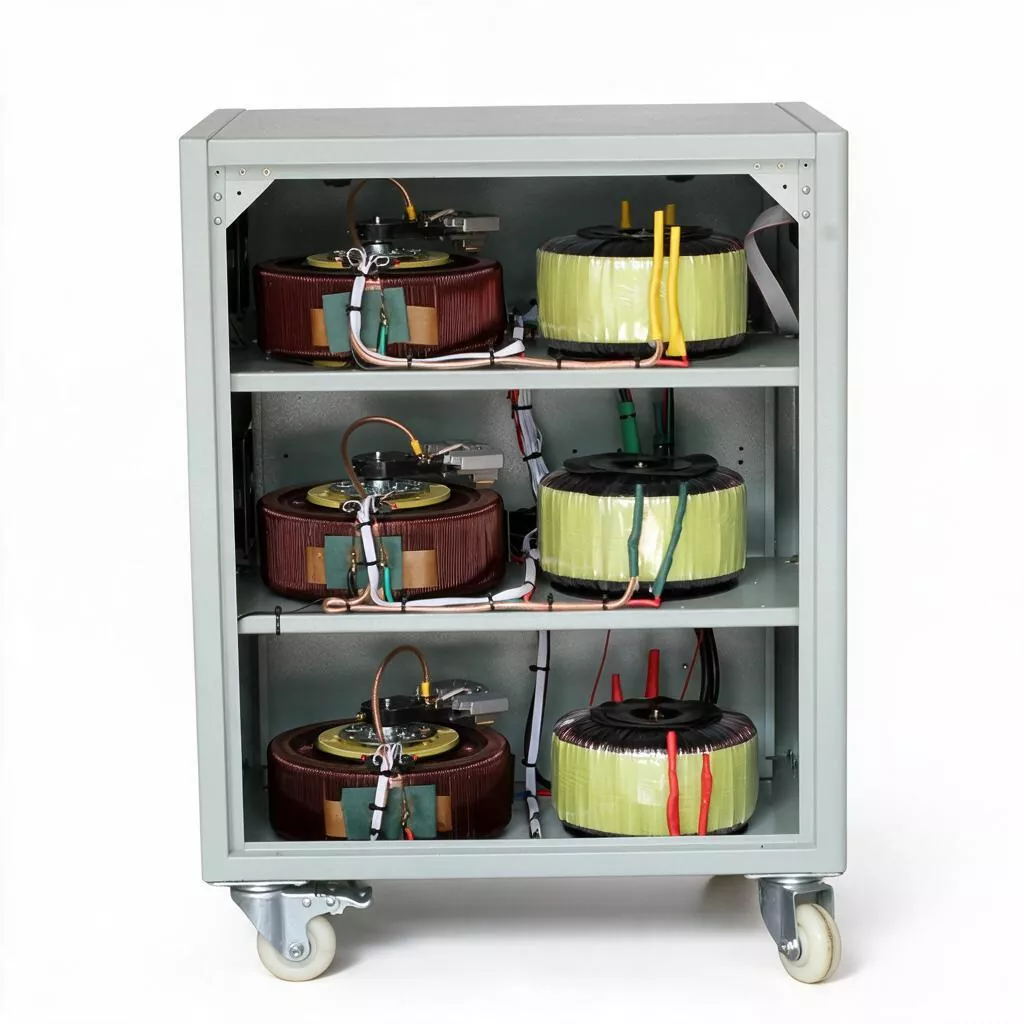

3. স্বাধীন থ্রি-ফেজ রেগুলেশন

মিশ্র লোড জড়িত কারখানা পরিস্থিতির জন্য ডিজাইন করা হয়েছে-যেমন একক-ফেজ আলো এবং তিন-ফেজ পাওয়ার সরঞ্জামের পাশাপাশি আউটলেট-এটি স্বাধীন ফেজ স্যাম্পলিং এবং নিয়ন্ত্রণ প্রযুক্তি ব্যবহার করে। এমনকি পর্যায় জুড়ে উল্লেখযোগ্য লোড ভারসাম্যহীনতার সাথেও, এটি প্রতিটি ফেজ ভোল্টেজকে প্রয়োজনীয় নির্ভুল সীমার মধ্যে স্থিতিশীল করে, নিরপেক্ষ বিন্দু পরিবর্তনের ফলে ওভারভোল্টেজের ফলে সৃষ্ট নির্ভুল নিয়ন্ত্রণ বোর্ডের ক্ষতি প্রতিরোধ করে।

4. উচ্চ-স্থায়িত্ব নকশা

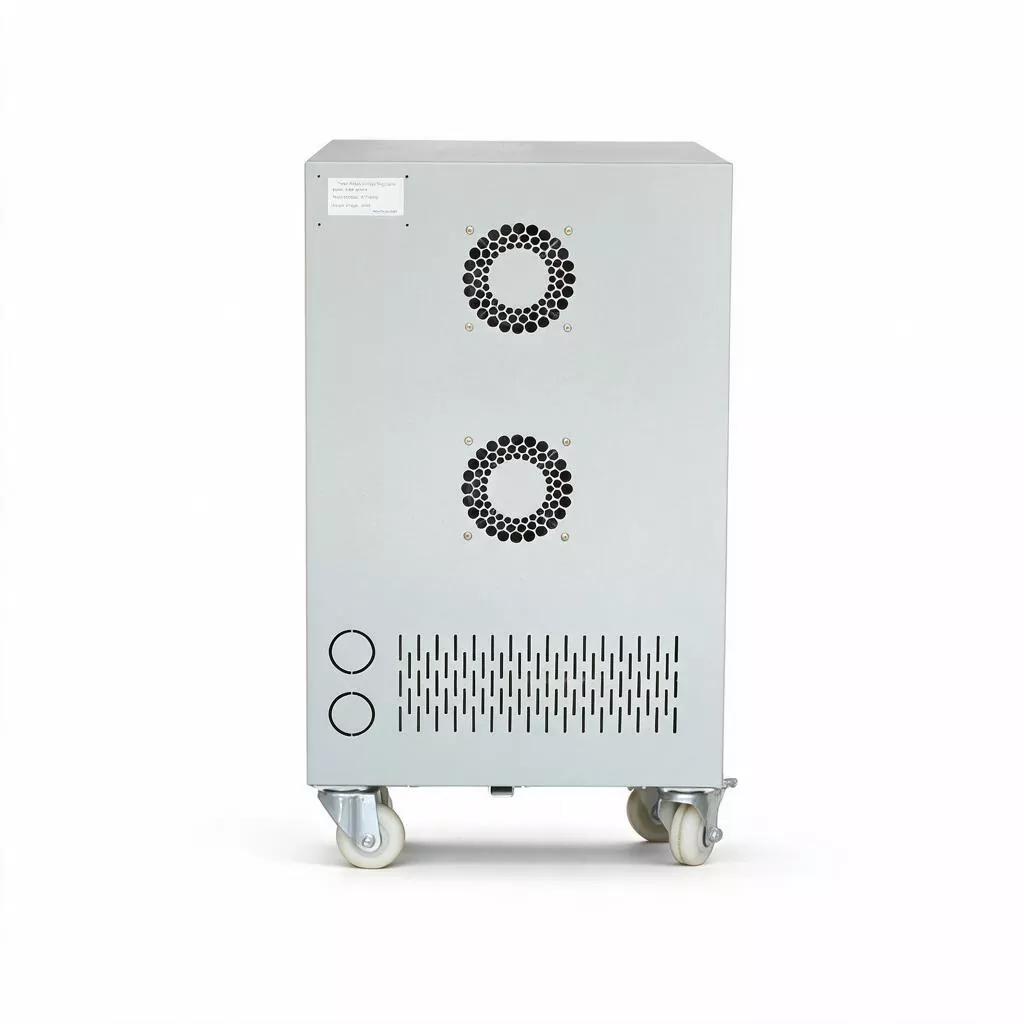

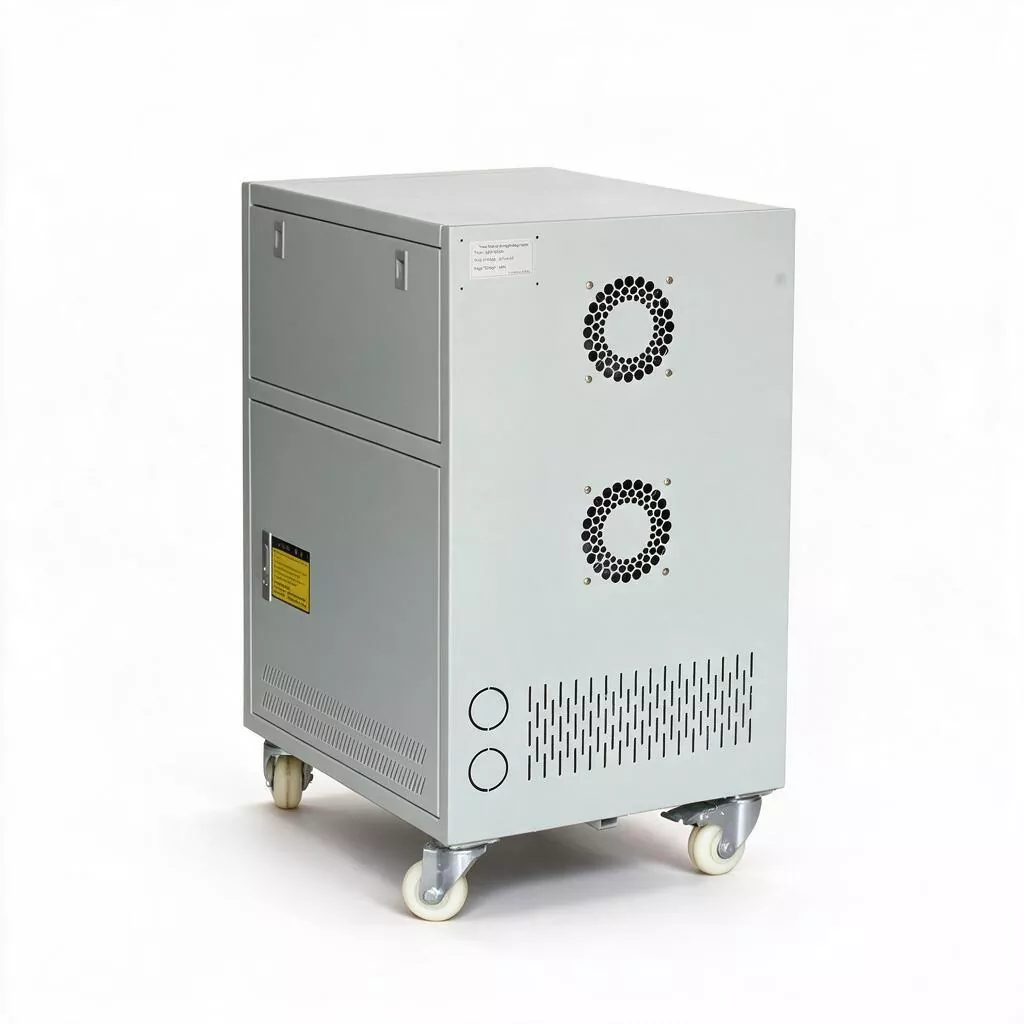

শিল্প-গ্রেড ক্লাস A নিরোধক উপকরণ দিয়ে নির্মিত, এটি ডাইলেক্ট্রিক ব্রেকডাউন ছাড়াই AC 2000V/1min সহ্য করে। <60°C এর নেট তাপমাত্রা বৃদ্ধি এবং একটি বিল্ট-ইন ইন্টেলিজেন্ট ফোর্সড-এয়ার কুলিং সিস্টেমের সাথে, এটি -5°C থেকে 40°C এর পরিবেষ্টিত তাপমাত্রা এবং 90% এর নিচে আর্দ্রতা স্তরে দীর্ঘমেয়াদে স্থিরভাবে কাজ করে, এটি উচ্চ-তাপমাত্রা, উচ্চ-আদ্রতা পরিবেশের জন্য উপযুক্ত করে তোলে যেমন ইনজেকশন ছাঁচনির্মাণ, ওয়ার্কশপ এবং পাওয়ার রুম ফাইন্ডিং এর অধীনে।

5. মডুলার রক্ষণাবেক্ষণ

কার্বন ব্রাশই একমাত্র ভোগ্য অংশ; প্রতিস্থাপন সহজ এবং কম খরচে (সম্পূর্ণ ইউনিট বিচ্ছিন্ন করার প্রয়োজন নেই)। কন্ট্রোল বোর্ড প্লাগ-ইন টার্মিনাল সংযোগ ব্যবহার করে, উল্লেখযোগ্যভাবে সমস্যা সমাধান এবং মেরামতের সময় হ্রাস করে। ইউনিটটির একটি ডিজাইনের জীবনকাল 15 বছরের বেশি, যার ফলে মালিকানার দীর্ঘমেয়াদী মোট খরচ ইলেকট্রনিক ভোল্টেজ স্টেবিলাইজারের তুলনায় অনেক কম।

6. প্লাগ-এন্ড-প্লে

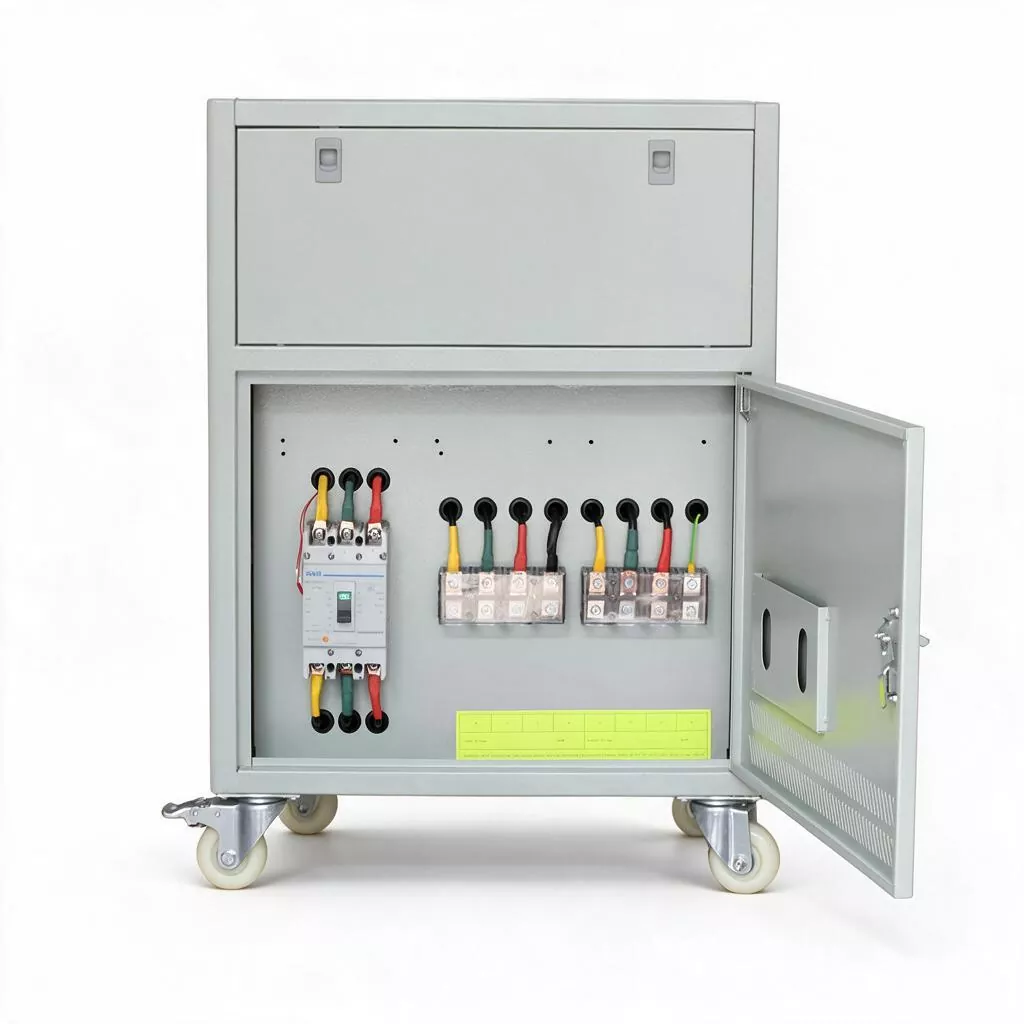

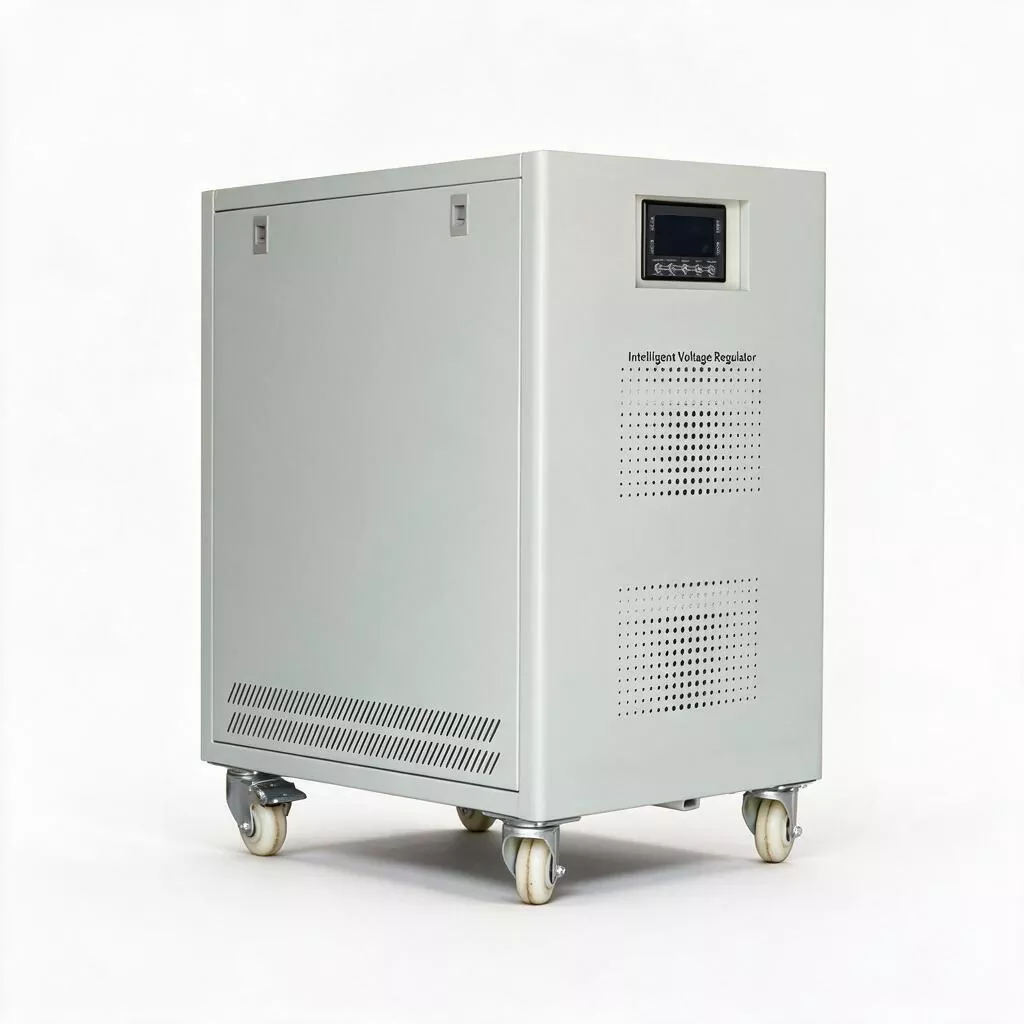

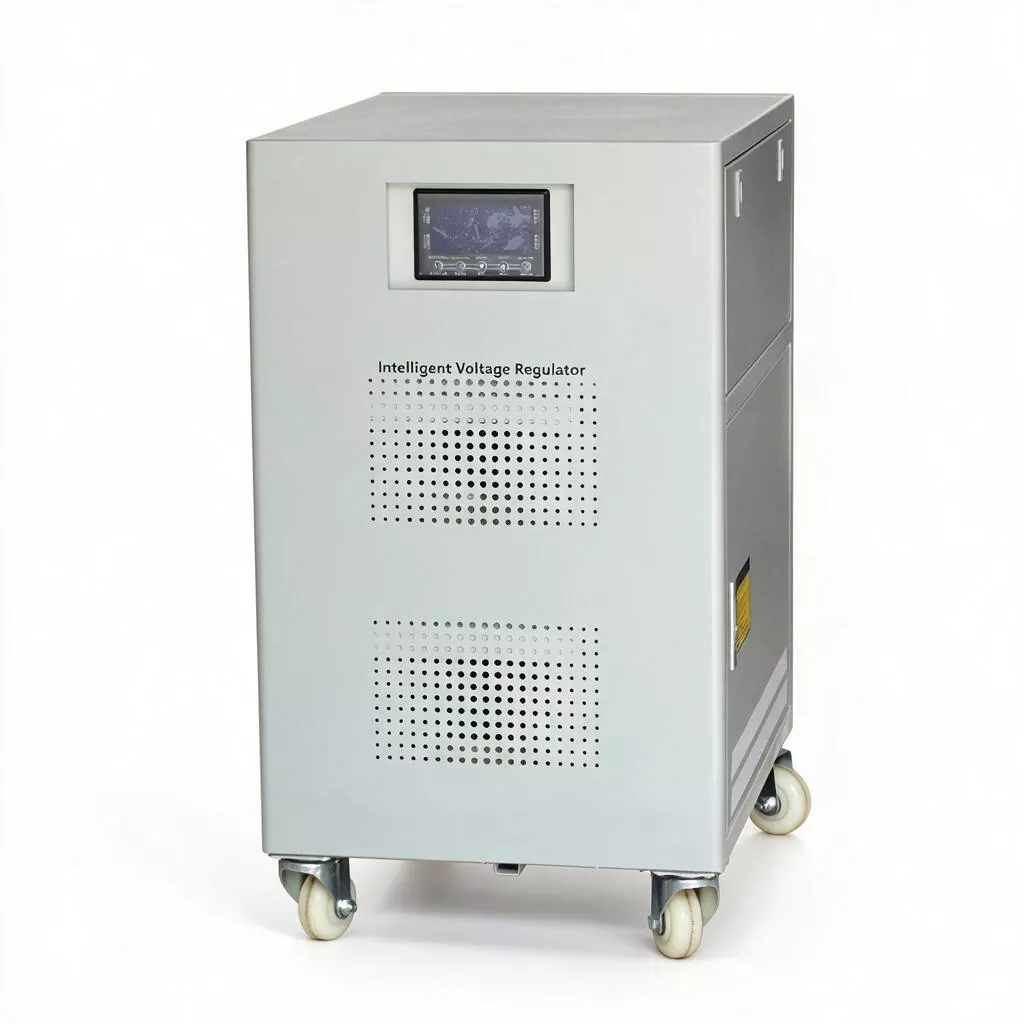

স্ট্যান্ডার্ড থ্রি-ফেজ ফোর-ওয়্যার ওয়্যারিং (A/B/C/N/PE) বৈশিষ্ট্যযুক্ত এবং ডুয়াল-ফ্রিকোয়েন্সি অপারেশন (50/60Hz) সমর্থন করে। 3 ফেজ 20KVA সার্ভো মোটর AVR ডিজেল জেনারেটর সেট, ইউপিএস সিস্টেম এবং বিভিন্ন পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভের (ভিএফডি) ইনপুট ধাপগুলির সাথে সামঞ্জস্যপূর্ণ। একটি ডিজিটাল এলইডি প্যানেল ফেজ ভোল্টেজের একটি স্বজ্ঞাত ডিসপ্লে প্রদান করে, যা দ্রুত অন-সাইট পরিদর্শনের সুবিধা দেয়।

পণ্য অ্যাপ্লিকেশন

1. ছোট এবং মাঝারি আকারের ম্যানুফ্যাকচারিং লাইন: CNC লেদ, মিলিং মেশিন, মেশিনিং সেন্টার, ছোট স্ট্যাম্পিং লাইন এবং স্বয়ংক্রিয় সমাবেশ লাইনগুলির জন্য স্থিতিশীল শক্তি সরবরাহ করে, মেশিনের নির্ভুলতা নিশ্চিত করে এবং উত্পাদন চক্রের সময় বজায় রাখে।

2. বড় বিল্ডিং পাওয়ার ইকুইপমেন্ট: প্রধান লিফট ব্যাঙ্ক, সেন্ট্রাল এয়ার-কন্ডিশনিং চিলার ইউনিট, ফায়ার পাম্প, এবং হাই-রাইজ অফিস বিল্ডিং, শপিং মল এবং হাসপাতালে ভেন্টিলেশন সিস্টেমের জন্য উপযুক্ত; লিফট আটকানো বা ভোল্টেজ ওঠানামার কারণে কুলিং সিস্টেমের প্রতিরক্ষামূলক শাটডাউন প্রতিরোধ করে।

3. প্যাকেজিং এবং খাদ্য যন্ত্রপাতি: যে সরঞ্জামগুলি ঘন ঘন স্টার্ট-স্টপ চক্রের মধ্য দিয়ে যায় - যেমন বালিশ প্যাকেজিং মেশিন, ফিলিং মেশিন, সিলিং মেশিন এবং ওভেনগুলির জন্য ভোল্টেজ স্থিতিশীলকরণ সুরক্ষা প্রদান করে - যার ফলে যোগাযোগকারী এবং মোটরগুলির পরিষেবা জীবন বৃদ্ধি করে৷

4. লেজার এবং শীট মেটাল প্রসেসিং: CNC কন্ট্রোল ইউনিট এবং লেজার এবং প্লাজমা কাটিয়া মেশিনের সহায়ক গ্যাস পাম্পে পরিষ্কার শক্তি সরবরাহ করে, উচ্চ-ভোল্টেজ ভাঙ্গন বা মানের সমস্যা কাটাতে বাধা দেয়।

5. কমিউনিকেশন অ্যাগ্রিগেশন রুম: ভোল্টেজের অসামঞ্জস্যতার কারণে যোগাযোগ সরঞ্জামের ডাউনটাইম রোধ করতে আঞ্চলিক একত্রীকরণ কক্ষ এবং প্রান্ত ডেটা সেন্টারে পাওয়ার সাপ্লাই এবং নির্ভুল এয়ার কন্ডিশনার ইউনিট স্যুইচ করার ইনপুট পর্যায়ে মোতায়েন করা হয়।

6. পরীক্ষা এবং পরিদর্শন সরঞ্জাম: পরিবেশগত পরীক্ষার চেম্বার, ডায়নামোমিটার এবং উচ্চ-শক্তি চার্জ/ডিসচার্জ পরীক্ষকদের জন্য বিশ্ববিদ্যালয়ের পরীক্ষাগার এবং গুণমান পরিদর্শন কেন্দ্রগুলিতে একটি স্থিতিশীল ভোল্টেজ রেফারেন্স প্রদান করে, পরীক্ষার ডেটা পুনরাবৃত্তিযোগ্যতা নিশ্চিত করে।

কাস্টমাইজেশন পরিষেবা

KTAC বাহ্যিক রঙের কাস্টমাইজেশন, প্যাকেজিং পদ্ধতি, ইনপুট/আউটপুট ভোল্টেজ রেঞ্জ এবং বিশেষ ফাংশন মডিউল (যেমন EMI ফিল্টার, বজ্র সুরক্ষা ডিভাইস এবং RS232/RS485 মনিটরিং ইন্টারফেস) সহ OEM/ODM পরিষেবাগুলিকে সমর্থন করে। একটি কাস্টমাইজড সমাধান জন্য আমাদের সাথে যোগাযোগ করুন.

FAQ

1. আমার সরঞ্জামের জন্য 15kVA এর পরিবর্তে 20kVA প্রয়োজন কিনা তা আমি কীভাবে নির্ধারণ করব?

সমস্ত একযোগে অপারেটিং সরঞ্জামের মোট শক্তি (kVA) গণনা করুন এবং বৃহত্তম একক মোটরের প্রারম্ভিক সার্জ কারেন্টের জন্য হিসাব করুন। যদি মোট অপারেটিং শক্তি 12kVA এবং 15kVA-এর মধ্যে পড়ে—এবং এতে বড় মোটর বা যন্ত্রপাতি জড়িত থাকে যা ঘন ঘন শুরু হয় এবং বন্ধ হয়ে যায়-আমরা পর্যাপ্ত হেডরুম নিশ্চিত করতে 20kVA মডেলের সুপারিশ করি। যদি মোট শক্তি ধারাবাহিকভাবে 10kVA এর নিচে থাকে, 15kVA মডেলটি যথেষ্ট। আমরা একটি বিনামূল্যে লোড গণনা কার্যপত্রক প্রদান করতে পারেন.

2. 20kVA ভোল্টেজ স্টেবিলাইজার বর্ধিত সময়ের জন্য কম লোডে কাজ করলে কি সমস্যা হবে?

না। SBW সিরিজ সার্ভো-মোটর ভোল্টেজ নিয়ন্ত্রণ ব্যবহার করে এবং ইলেকট্রনিক ভোল্টেজ স্টেবিলাইজারগুলিতে পাওয়া "ন্যূনতম লোড" প্রয়োজনীয়তা নেই। এমনকি 20%-30% হালকা লোডের ক্ষেত্রেও, কার্যক্ষমতা 90% এর উপরে থাকে এবং নিম্ন তাপমাত্রা বৃদ্ধি আসলে কার্বন ব্রাশ এবং ট্রান্সফরমারের আয়ু বাড়াতে সাহায্য করে।

3. স্বাধীন থ্রি-ফেজ রেগুলেশন কি তিন-ফেজ ভারসাম্যহীনতার সমস্যাগুলি সম্পূর্ণরূপে সমাধান করতে পারে?

হ্যাঁ। 3 ফেজ 20KVA সার্ভো মোটর AVR প্রতিটি ফেজের জন্য পৃথকভাবে ভোল্টেজ স্যাম্পলিং এবং ক্ষতিপূরণ নিয়ন্ত্রণ করে, প্রতিটি ফেজের আউটপুট ভোল্টেজকে ±3% নির্ভুলতার মধ্যে স্থিতিশীল করে। যাইহোক, দয়া করে মনে রাখবেন যে এটি সক্রিয় শক্তি বিতরণের পরিবর্তে ভোল্টেজ নিয়ন্ত্রণ করে; যদি থ্রি-ফেজ লোড কারেন্ট মারাত্মকভাবে ভারসাম্যহীন হয় (যেমন, 50% এর বেশি পার্থক্য), আমরা লোড বিতরণকে অপ্টিমাইজ করার পরামর্শ দিই।

4. কিভাবে সরঞ্জামের বাইপাস ফাংশন কাজ করে?

অভ্যন্তরীণ ওভারলোড, শর্ট-সার্কিট, অতিরিক্ত উত্তাপ বা উপাদান ব্যর্থতার ক্ষেত্রে, নিয়ন্ত্রণ সার্কিট স্বয়ংক্রিয়ভাবে লোডটিকে মেইন বাইপাস সার্কিটে স্যুইচ করে। এই মুহুর্তে, ইউনিটটি কেবল একটি পরিবাহী হিসাবে কাজ করে; ভোল্টেজ নিয়ন্ত্রণ অক্ষম থাকাকালীন, ডাউনস্ট্রিম সরঞ্জামগুলিতে অবিচ্ছিন্ন বিদ্যুৎ সরবরাহ বজায় রাখা হয়। একই সাথে, প্যানেল রক্ষণাবেক্ষণ কর্মীদের সতর্ক করার জন্য একটি শ্রবণযোগ্য এবং চাক্ষুষ অ্যালার্ম ট্রিগার করে।

5. কত ঘন ঘন কার্বন ব্রাশ প্রতিস্থাপন করা প্রয়োজন?

কার্বন ব্রাশের আয়ুষ্কাল নির্ভর করে ভোল্টেজের ওঠানামার ফ্রিকোয়েন্সি এবং লোড কারেন্টের মাত্রার উপর। গড় গ্রিড গুণমান সহ স্ট্যান্ডার্ড অপারেটিং অবস্থার অধীনে, স্বাভাবিক পরিষেবা জীবন প্রায় 3 থেকে 5 বছর। যখন উল্লেখযোগ্য আউটপুট ভোল্টেজের ওঠানামা দেখা যায় বা যখন ব্রাশটি তার মূল দৈর্ঘ্যের এক-তৃতীয়াংশে জীর্ণ হয়ে যায় তখন আমরা প্রতিস্থাপনের সুপারিশ করি। প্রতিস্থাপন সহজ এবং 15 মিনিটের মধ্যে সম্পন্ন করা যেতে পারে।

6. ক্ষমতা বৃদ্ধির জন্য ইউনিট কি সমান্তরালভাবে সংযুক্ত করা যেতে পারে?

দুটি SBW ভোল্টেজ স্টেবিলাইজারের আউটপুট সরাসরি সমান্তরালে সংযুক্ত করার সুপারিশ করা হয় না। যদি উচ্চতর পাওয়ার আউটপুট প্রয়োজন হয়, তাহলে একটি SBW-30K, SBW-50K, বা উচ্চ-রেটেড মডেল নির্বাচন করা বা কাস্টম উচ্চ-ক্ষমতা কেন্দ্রীভূত ভোল্টেজ স্থিতিশীলকরণ সমাধানের জন্য আমাদের সাথে যোগাযোগ করার পরামর্শ দেওয়া হয়।
