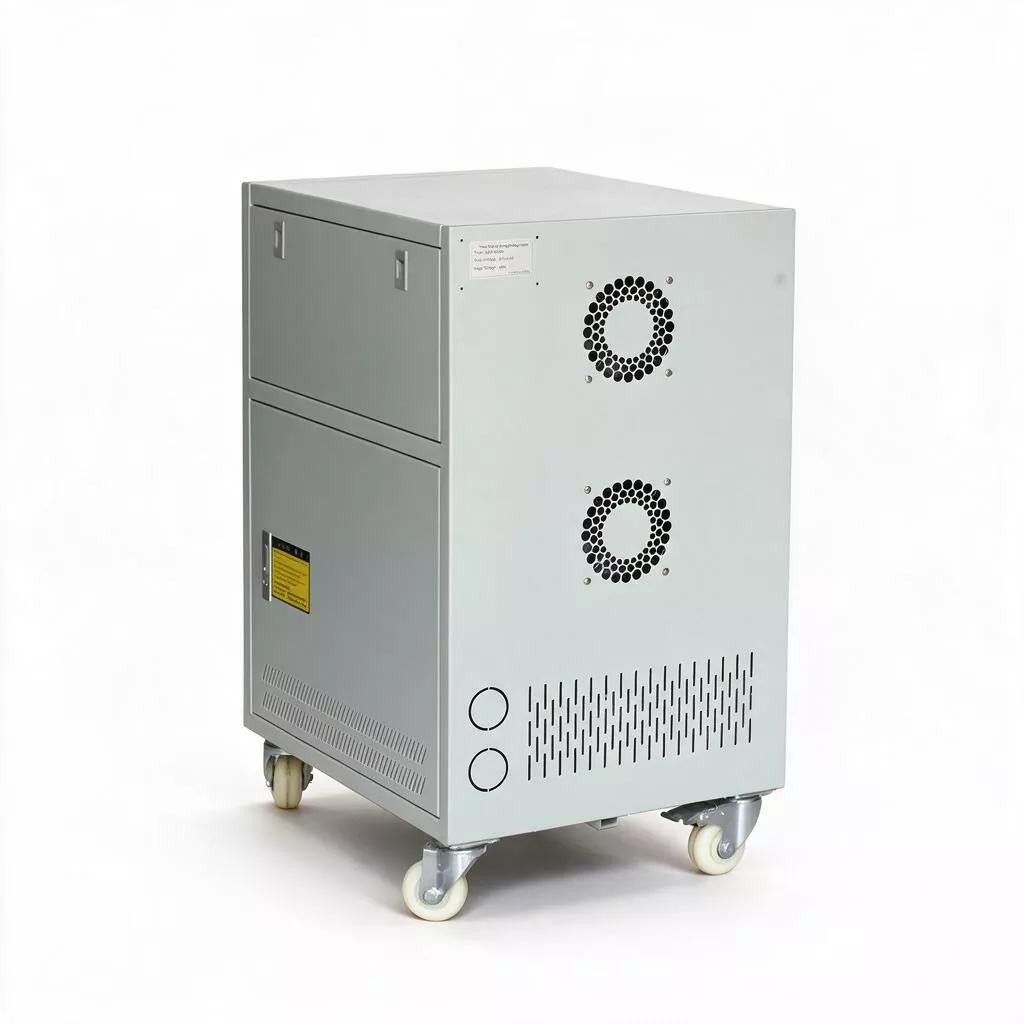

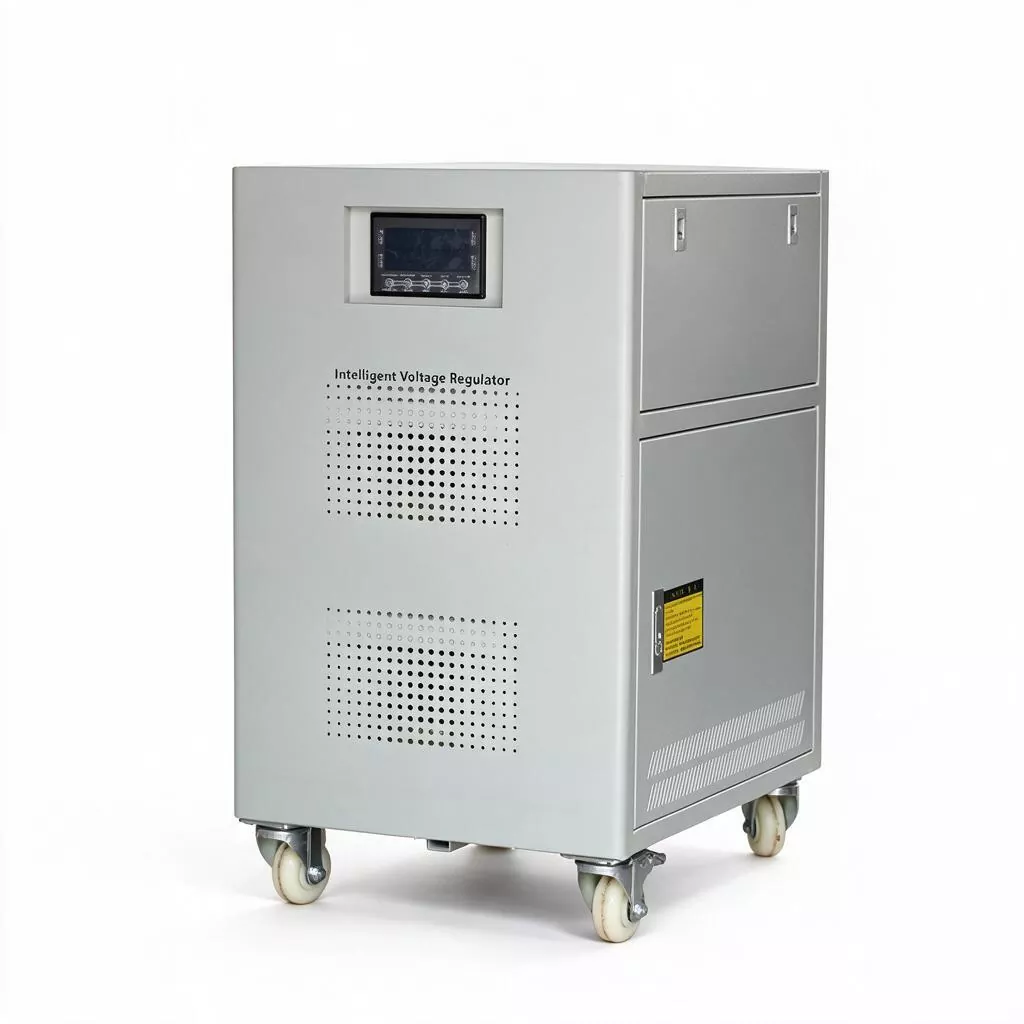

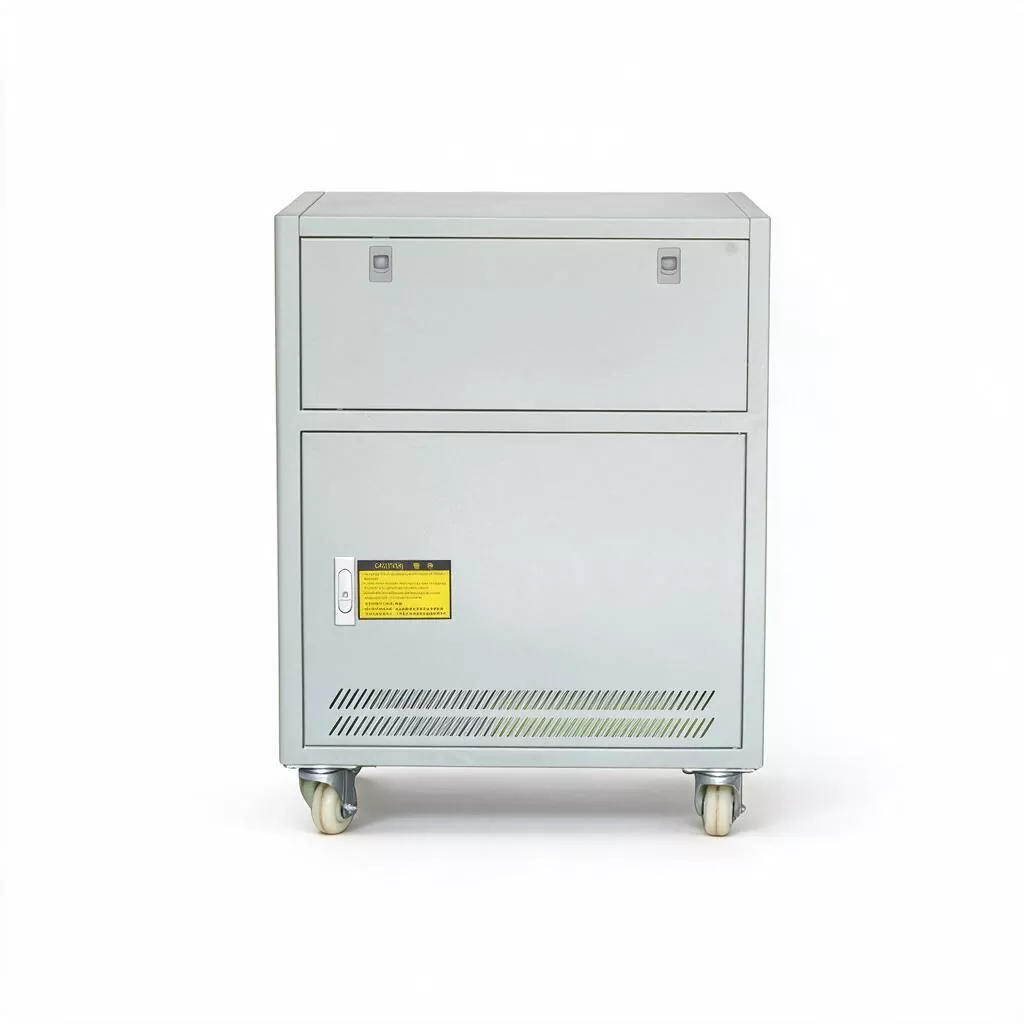

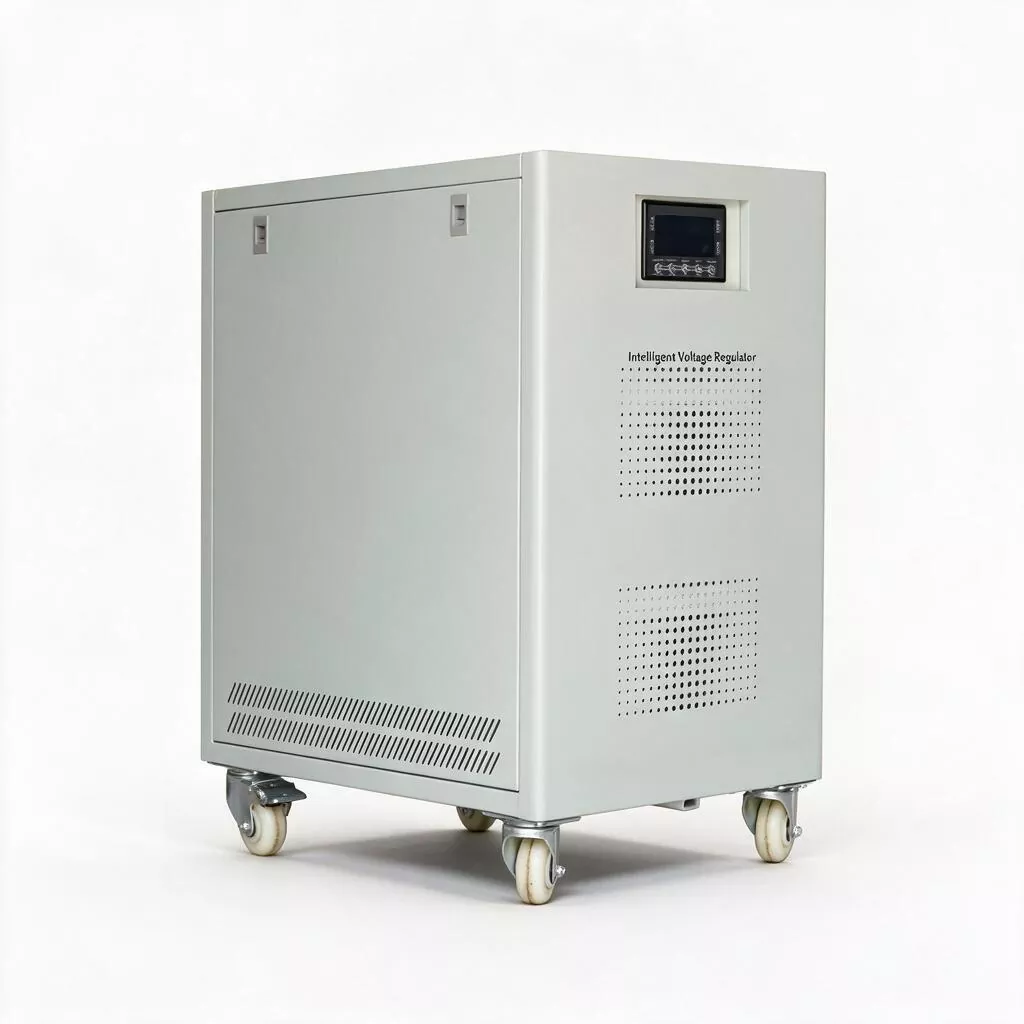

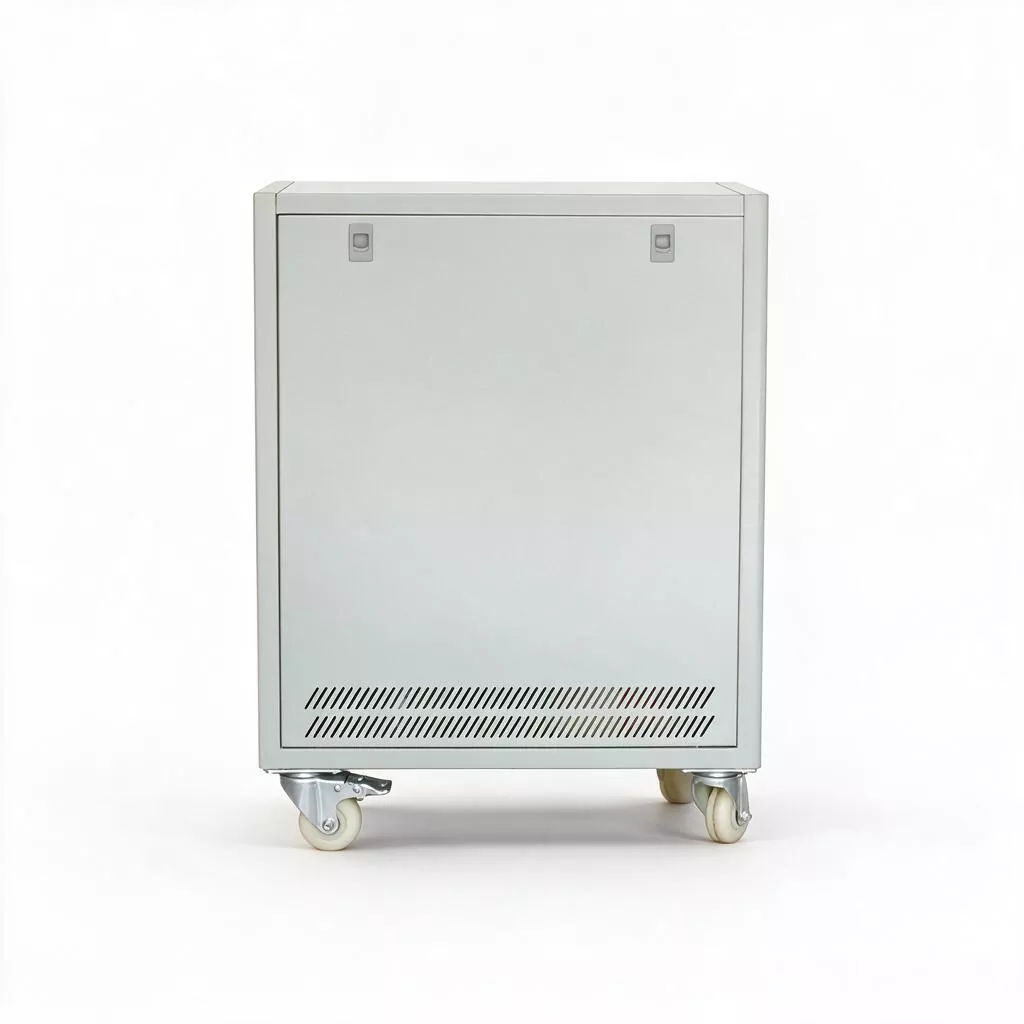

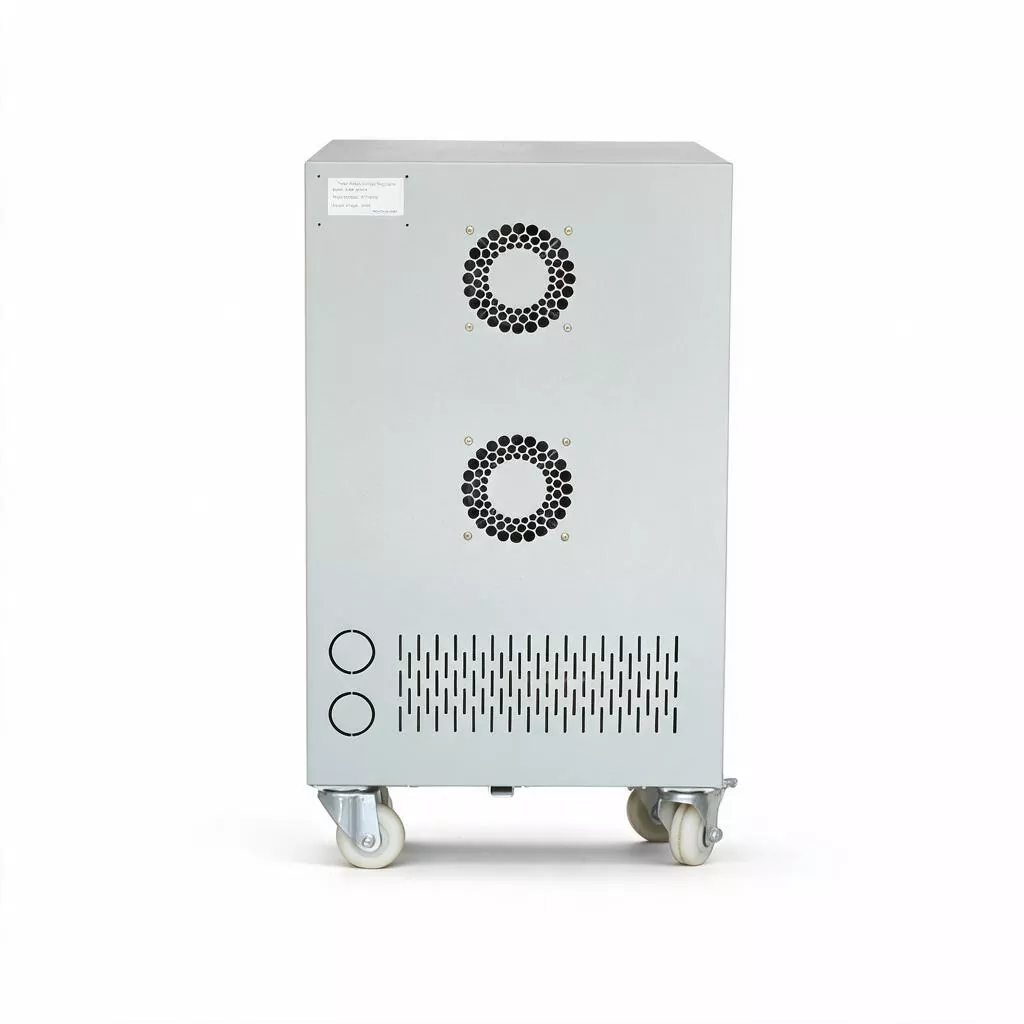

3 ফেজ 30kVA সার্ভো মোটর AVR

কারখানার প্রধান প্রকৌশলী এবং সরঞ্জাম রক্ষণাবেক্ষণের তত্ত্বাবধায়কের জন্য, পাওয়ার সিস্টেমের পরিকল্পনা করার সময়, "স্পেস" এবং "পাওয়ার" সর্বদা পরস্পরবিরোধী কারণগুলির একটি জোড়া যা সতর্ক বিবেচনার প্রয়োজন। বিশেষ করে শহুরে শিল্প পার্কগুলিতে যেখানে জমির অভাব রয়েছে, কারখানা ভবন নির্মাণের সময় বিতরণ কক্ষের এলাকা প্রায়ই স্থির করা হয় এবং সিভিল ইঞ্জিনিয়ারিং এর পরবর্তী সম্প্রসারণ ব্যয় অত্যন্ত বেশি এবং প্রক্রিয়াটি দীর্ঘ।

3 ফেজ 30KVA সার্ভো মোটর AVR কার্যকরভাবে এই সমস্যার সমাধান করতে পারে। এটি হুবহু একই চ্যাসিস আকার, একই ইনস্টলেশন বেস হোল অবস্থান, এবং নিম্ন-ক্ষমতা SBW-20KVA এর সাথে একই ইনকামিং এবং আউটগোয়িং টার্মিনাল লেআউট ভাগ করে, তবে এটি একটি বড় আকারের ক্ষতিপূরণ ট্রান্সফরমার এবং ভোল্টেজ নিয়ন্ত্রক কয়েল মিটমাট করে। রেট করা আউটপুট ক্ষমতা 20KVA থেকে 30KVA পর্যন্ত বৃদ্ধি পায়।

এর মানে হল যে যখন আপনার প্রোডাকশন লাইন 15-18KW লোড থেকে 22-27KW লোডে আপগ্রেড হয়, তখন আপনাকে দেয়াল ছিঁড়ে ফেলার জন্য এবং ছিদ্র ছিদ্র করার জন্য নির্মাণ দলের সাথে যোগাযোগ করতে হবে না, ডিস্ট্রিবিউশন ক্যাবিনেটের ফাউন্ডেশন স্টিল বারগুলি পুনরায় তৈরি করতে হবে না, বা আসল ইনকামিং এবং আউটগোয়িং খুব কম হচ্ছে কিনা তা নিয়ে চিন্তা করতে হবে না। শুধু 20KVA পুরো মেশিনটি টানুন, এটিকে 30KVA হিসাবে জায়গায় ঠেলে দিন এবং "ক্যাপাসিটি লিপ-লাইক" আপগ্রেড সম্পূর্ণ করতে তারগুলি পুনরায় সংযোগ করুন৷

পণ্য পরামিতি

কর্মক্ষমতা সুবিধা

30KVA এর রেট করা ক্ষমতা প্রায় 46A (তিন-ফেজ 380V) এর একটি রেটেড কারেন্টের সাথে মিলে যায়, যা ছোট এবং মাঝারি আকারের কারখানার পুরো সমাবেশ লাইন, বড় স্ক্রু-টাইপ এয়ার কম্প্রেসার (37KW লেভেল), 200-300 টন ইনজেকশন এবং সেন্ট্রাল হাইড্রোলিক ওয়েল ঢালাই মেশিন, বৃহৎ এয়ার ঢালাই মেশিনের মতো ইনজেকশন এবং হাইড্রোলিক কন্ডিশন। শপিং মল এবং অফিস ভবনে ইউনিট।

মোটরের প্রারম্ভিক কারেন্ট রেট করা বর্তমানের 7-8 গুণে পৌঁছাতে পারে। সাধারণ ইলেকট্রনিক ভোল্টেজ স্টেবিলাইজারগুলি তাত্ক্ষণিক ওভারকারেন্টের কারণে ত্রুটি বাইপাস বা ক্ষতির ঝুঁকিতে থাকে। যদিও SBW-30KVA ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন সার্ভো রেগুলেশন গ্রহণ করে, পাওয়ার সেমিকন্ডাক্টর ডিভাইস ওভারকারেন্ট ব্রেকডাউনের কোন ঝুঁকি নেই। এর ট্রান্সফরমার এবং কার্বন ব্রাশের উপাদানগুলির অত্যন্ত শক্তিশালী স্বল্পমেয়াদী ওভারলোড ক্ষমতা রয়েছে, যা বড় মোটরগুলির ঘন ঘন স্টার্ট-স্টপ দ্বারা আনা গুরুতর পরীক্ষার সাথে শান্তভাবে মোকাবেলা করতে পারে।

উপরন্তু, 3 ফেজ 30KVA সার্ভো মোটর AVR তিন-ফেজ ফেজ-বাই-ফেজ স্বাধীন নিয়ন্ত্রণ প্রযুক্তি গ্রহণ করে। এমনকি ভারী-লোড অবস্থায় যেখানে তিন-ফেজ কারেন্ট ভারসাম্যহীন, এটি প্রতিটি ফেজের আউটপুট ভোল্টেজকে ±3% নির্ভুলতার মধ্যে স্থিতিশীল করতে পারে। বুদ্ধিমান তাপমাত্রা-নিয়ন্ত্রিত ফ্যানটিকে উচ্চ-গ্রেডের A-স্তরের নিরোধক সিস্টেমের সাথে একত্রিত করা হয় যাতে 40℃ এর পরিবেশে সম্পূর্ণ লোডে অবিচ্ছিন্ন 24-ঘন্টা অপারেশন নিশ্চিত করা হয়, যা এটিকে সত্যিকারের "শিল্প-গ্রেডের ভারী-শুল্ক প্লেয়ার" করে তোলে।

মূল বৈশিষ্ট্য

1. অতি উচ্চ শক্তি ঘনত্ব

বাহ্যিক মাত্রা হল 500×380×670mm, ঠিক 20KVA মডেলের মতো, কিন্তু 50% এর ক্ষমতা বৃদ্ধির সাথে। বিদ্যুতের ঘনত্ব শিল্প-নেতৃস্থানীয়, বিশেষ করে সীমিত স্থান এবং সম্প্রসারণের সম্ভাবনা নেই এমন বিতরণ কক্ষে সংস্কার এবং আপগ্রেড প্রকল্পের জন্য উপযুক্ত। ইনস্টলেশনের গর্ত এবং তারের টার্মিনালগুলি সামঞ্জস্যপূর্ণ, কয়েক মিনিটের মধ্যে দ্রুত প্রতিস্থাপন সক্ষম করে।

2. উচ্চ প্রভাব লোড সহনশীলতা

উচ্চ-শক্তির মোটর, কম্প্রেসার এবং হাইড্রোলিক পাম্পের মতো ইন্ডাকটিভ লোডের জন্য বিশেষভাবে অপ্টিমাইজ করা, 3 ফেজ 30KVA সার্ভো মোটর AVR স্বল্প-মেয়াদী প্রভাব স্রোতকে 8 গুণ রেট করা কারেন্ট অতিক্রম করে ট্রিপিং বা বাইপাস না করে সহ্য করতে পারে, হেভি-লোড ড্রপিং ইকুইপমেন্টের মসৃণ স্টার্টআপ নিশ্চিত করে।

3. ভারী লোড অবস্থার অধীনে দীর্ঘমেয়াদী স্থায়িত্ব

ঘন ক্ষতিপূরণ ট্রান্সফরমার কয়েল এবং বড় আকারের বুরুশ উপাদান ব্যবহার করে, নিম্ন তাপ উৎপাদনের সাথে রেট করা বর্তমান বহন ক্ষমতা 46A-এ বৃদ্ধি করা হয়। নেট তাপমাত্রা বৃদ্ধি 60 ডিগ্রি সেলসিয়াসের কম, এবং একটি জোরপূর্বক বায়ু কুলিং সিস্টেমের সাথে মিলিত, এটি উচ্চ-তাপমাত্রা এবং ধূলিময় শিল্প পরিবেশে ক্রমাগত তিন-শিফট অপারেশন করতে পারে।

4. স্বাধীন তিন-ফেজ উচ্চ-নির্ভুলতা নিয়ন্ত্রণ

স্যাম্পলিং সার্কিট স্বাধীনভাবে প্রতিটি ফেজ ভোল্টেজ সনাক্ত করে এবং চালনা করে, এমনকি যখন তিন-ফেজ লোড গুরুতরভাবে ভারসাম্যহীন হয় (যেমন একযোগে প্রচুর পরিমাণে একক-ফেজ আলো এবং তিন-ফেজ পাওয়ার সংযোগ করা), এটি স্বাধীনভাবে প্রতিটি ফেজ আউটপুটকে ±3%-এর মধ্যে স্থিতিশীল করতে পারে কার্যকরভাবে ভোল্টেজ-সংবেদনশীল তাপমাত্রা এবং তাপমাত্রা নিয়ন্ত্রণে পিএলসি ড্রাইভ নিয়ন্ত্রণ।

5. উচ্চ-নির্ভরযোগ্যতা ইলেক্ট্রোম্যাগনেটিক টপোলজি গঠন

সমস্ত বৈদ্যুতিক ভোল্টেজ স্টেবিলাইজার থেকে ভিন্ন, এই মেশিনটি একটি সার্ভো মোটর + কলাম-টাইপ ভোল্টেজ নিয়ন্ত্রক কাঠামো গ্রহণ করে, দুর্বল পাওয়ার স্যুইচিং ডিভাইস ছাড়াই, বজ্রপাতের শক্তিশালী প্রতিরোধের সাথে এবং দুর্বল গ্রিড গুণমান (গুরুতর হারমোনিক্স, কঠোর ভোল্টেজ) সহ দূরবর্তী শিল্প এলাকার জন্য উপযুক্ত। পরিকল্পিত পরিষেবা জীবন 15 বছরের বেশি, সমগ্র জীবন চক্র জুড়ে একটি অত্যন্ত কম ব্যর্থতার হার সহ।

6. ব্যাপক সিস্টেম-স্তরের সুরক্ষা এবং বাইপাস

ওভারলোড, ওভারভোল্টেজ, আন্ডারভোল্টেজ, শর্ট সার্কিট, ওভারহিটিং এবং ফেজ লস এবং বিল্ট-ইন মেকানিক্যাল/ইলেকট্রিকাল ডুয়াল বাইপাস ফাংশন সহ সমন্বিত ছয়-স্তর সুরক্ষা। যখন একটি অভ্যন্তরীণ অসঙ্গতি ঘটে, তখন এটি স্বয়ংক্রিয়ভাবে মেইন থেকে সরাসরি পাওয়ার সাপ্লাইতে স্যুইচ করে, নিশ্চিত করে যে গুরুত্বপূর্ণ লোডগুলি কখনই বন্ধ না হয়, যখন প্যানেলটি শ্রবণযোগ্য এবং ভিজ্যুয়াল অ্যালার্ম ইঙ্গিত দেয়।

7. নমনীয় ইন্টারফেস সম্প্রসারণ ক্ষমতা

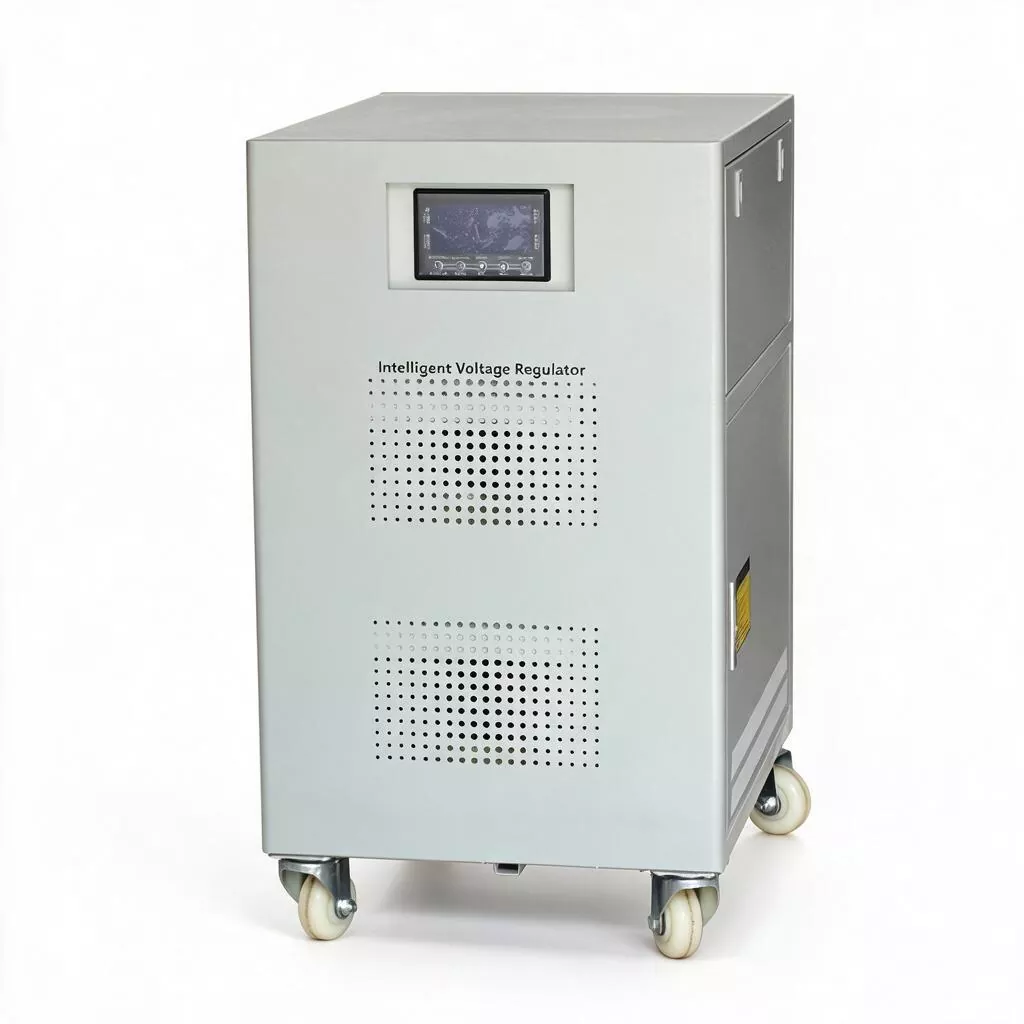

স্ট্যান্ডার্ড কনফিগারেশন ডিজিটাল LED তিন-ফেজ ভোল্টেজ প্রদর্শন অন্তর্ভুক্ত; ঐচ্ছিক RS485 কমিউনিকেশন ইন্টারফেস, Modbus-RTU প্রোটোকল সমর্থন করে, ফ্যাক্টরি DCS সিস্টেম বা এনার্জি ম্যানেজমেন্ট প্ল্যাটফর্ম (EMS) এর সাথে সংযুক্ত হতে পারে, রিমোট মনিটরিং, ভোল্টেজ ট্রেন্ড রেকর্ডিং এবং ফল্ট সতর্কতা সক্ষম করে।

পণ্য অ্যাপ্লিকেশন

1. ছোট এবং মাঝারি আকারের কারখানাগুলির জন্য কেন্দ্রীভূত বিদ্যুৎ বিতরণ ব্যবস্থাপনা: ওয়ার্কশপের প্রধান ইনকামিং ক্যাবিনেটে ইনস্টল করা, এটি সমগ্র উত্পাদন লাইনের জন্য কেন্দ্রীভূত ভোল্টেজ স্থিতিশীলতা প্রদান করে (সংখ্যাসূচক নিয়ন্ত্রণ মেশিন গ্রুপ, ওয়েল্ডিং সরঞ্জাম, উত্তোলন সরঞ্জাম), সমগ্র কর্মশালার পাওয়ার গুণমান উন্নত করে।

2. বড় আকারের ইনজেকশন ছাঁচনির্মাণ এবং ডাই-কাস্টিং শিল্প: 200T থেকে 350T ইনজেকশন ছাঁচনির্মাণ মেশিনের হিটিং রিং এবং হাইড্রোলিক অয়েল পাম্প মোটরগুলির জন্য স্থিতিশীল পাওয়ার সাপ্লাই প্রদান করে, অনিয়ন্ত্রিত হিটিং তাপমাত্রা বা অস্থির চাপ এবং স্ক্র্যাপ রেটকে অস্থির করে ভোল্টেজের ওঠানামা প্রতিরোধ করে।

3. কম্প্রেসড এয়ার সিস্টেম: 37KW এবং নীচের স্ক্রু এয়ার কম্প্রেসার এবং পিস্টন এয়ার কম্প্রেসার দিয়ে সজ্জিত, এটি স্টার্টআপের সময় বড় বর্তমান প্রভাবের সমস্যা সমাধান করে, কম্প্রেসড এয়ার সিস্টেমের স্থিতিশীল চাপ নিশ্চিত করে এবং কন্টাক্টর এবং তাপীয় রিলে রক্ষা করে।

4. বাণিজ্যিক বৃহৎ-স্কেল HVAC সিস্টেম: সেন্ট্রাল এয়ার কন্ডিশনার ওয়াটার-কুলড ইউনিট, কুলিং টাওয়ার ফ্যান, এবং বৃহৎ মাপের শপিং মল, হোটেল এবং অফিস বিল্ডিংগুলিতে জলের পাম্পের সঞ্চালনের জন্য উপযুক্ত, কম ভোল্টেজের কারণে কম্প্রেসার ওভারহিটিং সুরক্ষা ট্রিপিং এড়াতে স্থিতিশীল ভোল্টেজ পাওয়ার সাপ্লাই প্রদান করে।

5. মেটাল প্রসেসিং এবং শীট মেটাল গঠন: হাইড্রোলিক সিস্টেম এবং বড় শিয়ারিং মেশিন, বেন্ডিং মেশিন এবং পাঞ্চিং মেশিনের সিএনসি কন্ট্রোলারের জন্য বিশুদ্ধ পাওয়ার সাপ্লাই প্রদান করে, প্রক্রিয়াকরণের সঠিকতা এবং ছাঁচের জীবনকাল নিশ্চিত করে।

6. জল চিকিত্সা এবং পৌর সুবিধা: পাবলিক অবকাঠামোর স্থিতিশীল অপারেশন নিশ্চিত করতে জলের পাম্প, স্যুয়ারেজ ট্রিটমেন্ট প্ল্যান্টে বায়ুচলাচল ফ্যান, এবং পৌর ড্রেনেজ পাম্প স্টেশন ইত্যাদির জন্য বড় পাওয়ার স্টেশনগুলিতে ব্যবহৃত হয়।

কাস্টমাইজেশন পরিষেবা

KTAC OEM/ODM পরিষেবা প্রদান করে, যার মধ্যে রয়েছে চেহারার রঙ, প্যাকেজিং পদ্ধতি, ইনপুট/আউটপুট ভোল্টেজ পরিসীমা, এবং বিশেষ ফাংশন মডিউল (যেমন EMI ফিল্টার ডিভাইস, লাইটনিং প্রোটেকশন ডিভাইস, RS232/RS485 মনিটরিং ইন্টারফেস) ইত্যাদি। কাস্টমাইজড সমাধানের জন্য আমাদের সাথে যোগাযোগ করুন।

FAQ

1. SBW-30KVA এবং 20KVA ঠিক একই মাত্রা আছে। কিভাবে ক্ষমতা বৃদ্ধি অভ্যন্তরীণভাবে অর্জন করা হয়?

ক্যাবিনেটের ফ্রেম পরিবর্তন না করেই, আমরা চৌম্বকীয় উপকরণ (উচ্চ-ব্যপ্তিযোগ্যতা উচ্চ-পারফরম্যান্স সিলিকন স্টিল শীট ব্যবহার করে) অপ্টিমাইজ করে এবং কয়েল উইন্ডিং প্রক্রিয়া উন্নত করে প্রতি ইউনিট আয়তনে শক্তি রূপান্তর ঘনত্ব বাড়াই। একই সময়ে, তাপমাত্রা বৃদ্ধি মান সীমার মধ্যে থাকে তা নিশ্চিত করতে আমরা তাপ অপচয় বায়ু নালী নকশাকে শক্তিশালী করি। এই "ছোট আকার, উচ্চ ক্ষমতা" ডিজাইন পরিপক্ক ভর-উত্পাদিত মডেলগুলিতে সম্পূর্ণরূপে যাচাই করা হয়েছে।

2. আমার কারখানা মূলত একটি 20KVA স্টেবিলাইজার ব্যবহার করছিল। এখন বোঝা বেড়েছে। আমি কি সরাসরি এই 30KVA এর সাথে এটি প্রতিস্থাপন করতে পারি?

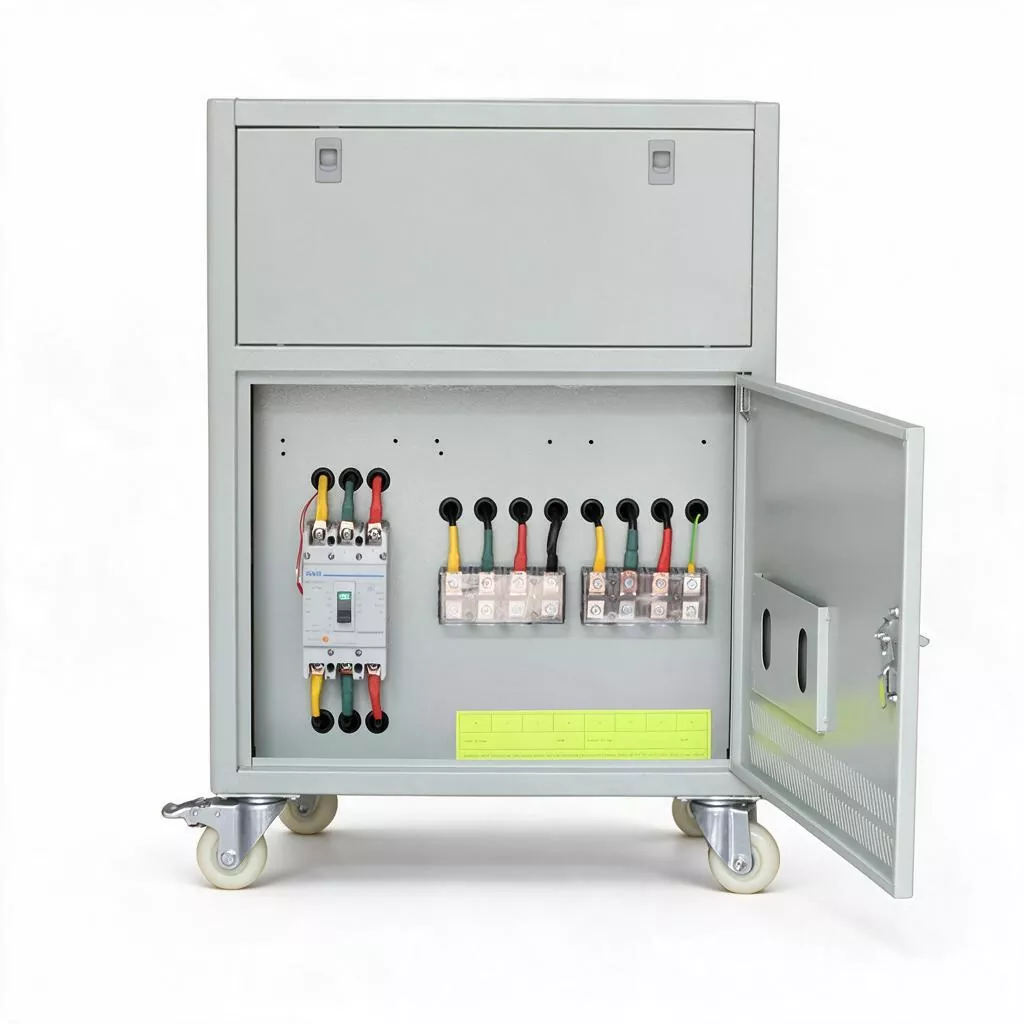

বেশিরভাগ ক্ষেত্রে, এটি সম্ভব। ইনস্টলেশন বেস হোলের মাত্রা এবং দুটির ইনপুট/আউটপুট কপার স্ট্রিপের মধ্যে ব্যবধান ঠিক একই। যাইহোক, ফ্রন্ট-এন্ড ইনকামিং ক্যাবল এবং সার্কিট ব্রেকারের স্পেসিফিকেশন যথেষ্ট কিনা তা নিশ্চিত করার জন্য অনুগ্রহ করে নোট করুন - 30KVA-এর রেটেড কারেন্ট প্রায় 46A। সামনের প্রান্তে একটি ≥63A সার্কিট ব্রেকার এবং একটি ≥10mm² কপার কোর তার ব্যবহার করার পরামর্শ দেওয়া হয়। প্রতিস্থাপনের আগে আমাদের প্রযুক্তিগত দল অন-সাইট পরিদর্শন পরিষেবা সরবরাহ করতে পারে।

3. বড় মোটর স্টার্ট-আপের সময় 30KVA কীভাবে প্রভাব কারেন্ট পরিচালনা করে?

সার্ভো মোটর টাইপ ভোল্টেজ রেগুলেটর মূলত একটি বড় পরিবর্তনশীল ট্রান্সফরমার। এর ইলেক্ট্রোম্যাগনেটিক জড়তা নির্ধারণ করে যে এটি স্বল্পমেয়াদী ওভারলোডের অনুমতি দেয়। কার্বন ব্রাশ এবং কয়েলের মধ্যে স্লাইডিং যোগাযোগ রেট করা বর্তমান তাত্ক্ষণিক প্রভাবের কয়েকগুণ সহ্য করতে পারে। কন্ট্রোল সার্কিট বিচারকে বিলম্বিত করবে এবং ইলেকট্রনিক স্টেবিলাইজারের মতো ওভারকারেন্ট সুরক্ষা ট্রিগার করবে না। যতক্ষণ না প্রভাব কারেন্ট 5 সেকেন্ডের মধ্যে কমে যায়, ততক্ষণ স্টেবিলাইজার স্বাভাবিক অপারেশনে থাকতে পারে।

4. 3 ফেজ 30KVA সার্ভো মোটর AVR কি সত্যিই 96% দক্ষতা অর্জন করতে পারে? হালকা লোড অবস্থার অধীনে এটি এখনও শক্তি-দক্ষ?

হ্যাঁ, ফুল-লোড অপারেশনের অধীনে, দক্ষতা ≥96%। হালকা লোডের অধীনে (40% - 60% লোড রেট), লোহার ক্ষয় আপেক্ষিক বৃদ্ধির কারণে, কার্যক্ষমতা সামান্য কমে প্রায় 93% - 95% এ চলে যাবে, তবে এটি এখনও প্রথাগত ম্যাগনেটিক স্যাচুরেশন স্টেবিলাইজারের তুলনায় অনেক বেশি। সর্বোত্তম সামগ্রিক শক্তি দক্ষতা অর্জনের জন্য আমরা লোডের হার 50% - 80% এর মধ্যে রাখার পরামর্শ দিই।

5. কিভাবে তিন-পর্যায়ের স্বাধীন প্রবিধান কাজ করে?

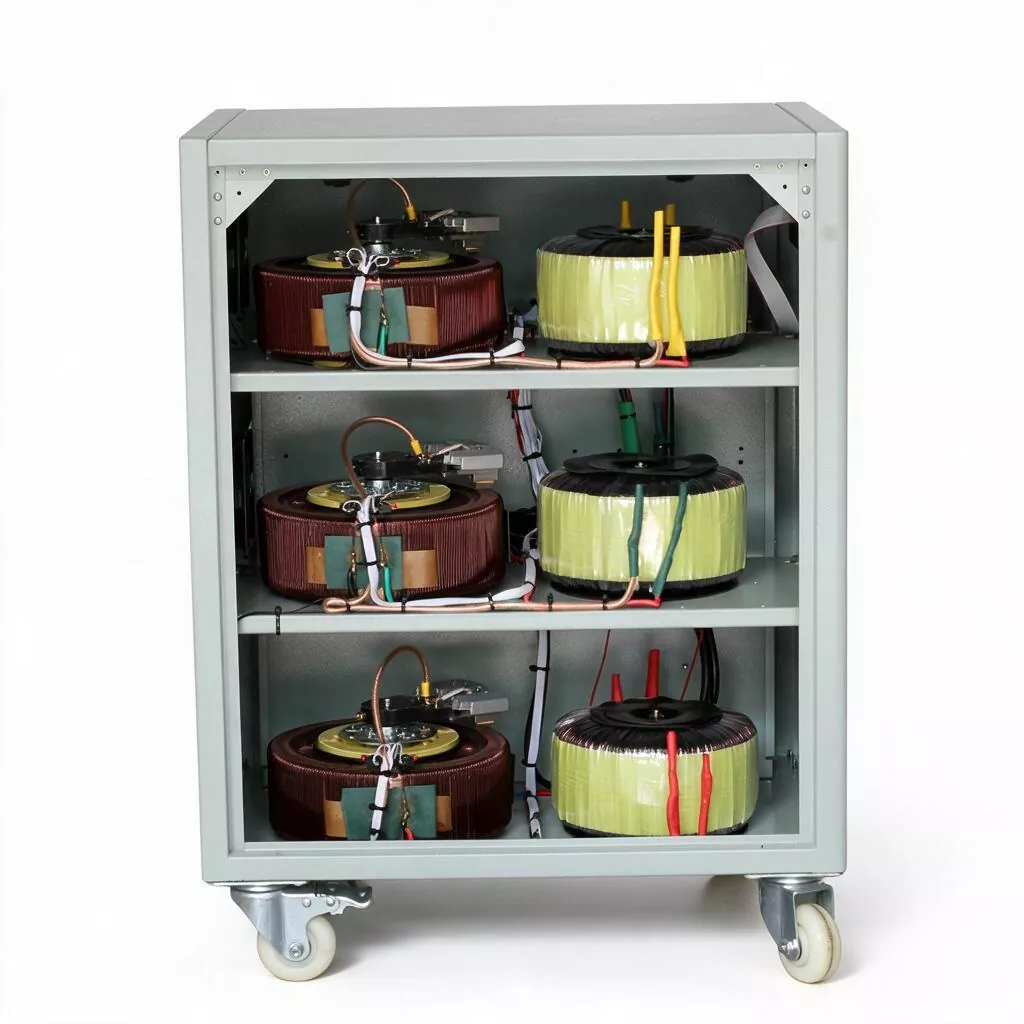

সরঞ্জামের ভিতরে, তিনটি সম্পূর্ণ স্বাধীন স্যাম্পলিং ট্রান্সফরমার, কন্ট্রোল সার্কিট বোর্ড এবং সার্ভো মোটর ড্রাইভ প্রক্রিয়া রয়েছে। যখন ফেজ A-এর ভোল্টেজ কম থাকে, তখন পর্যায় A-তে শুধুমাত্র কার্বন ব্রাশ সম্পূরক চাপের জন্য উপরের দিকে সরানো হয়, যখন পর্যায় B এবং C একেবারেই প্রভাবিত হয় না। এটি তিন-ফেজ আউটপুট ভোল্টেজের সম্পূর্ণ ডিকপলিং নিয়ন্ত্রণ নিশ্চিত করে। এমনকি যদি ব্যবহারকারীর দিকে তিন-ফেজ লোড গুরুতরভাবে ভারসাম্যহীন হয়, আউটপুট প্রান্তে তিন-ফেজ ভোল্টেজ এখনও একটি উচ্চ প্রতিসাম্য বজায় রাখে।

6. সরঞ্জামগুলির জন্য দৈনিক রক্ষণাবেক্ষণের প্রধান কাজগুলি কী কী?

প্রতিদিনের রক্ষণাবেক্ষণ খুব সহজ: প্রতি ত্রৈমাসিকে, কার্বন ব্রাশের ধুলো পরীক্ষা করুন এবং পরিষ্কার করুন (এটি বায়ুচলাচল পোর্ট থেকে অপসারণ করতে একটি ভ্যাকুয়াম ক্লিনার ব্যবহার করে), প্রতি অর্ধ বছরে, কার্বন ব্রাশের দৈর্ঘ্য চিহ্নিতকরণ লাইনের নীচে পরেছে কিনা তা পরীক্ষা করুন এবং বছরে একবার ইনকামিং এবং আউটগোয়িং টার্মিনালের স্ক্রুগুলি শক্ত করুন। ইলেকট্রনিক যন্ত্রপাতির তুলনায় যেগুলির জন্য ইলেক্ট্রোলাইটিক ক্যাপাসিটরের ক্ষমতা নিয়মিত সনাক্তকরণের প্রয়োজন হয়, SBW সিরিজের রক্ষণাবেক্ষণের পরিমাণ এবং খুচরা যন্ত্রাংশের খরচ অত্যন্ত সুবিধাজনক।
